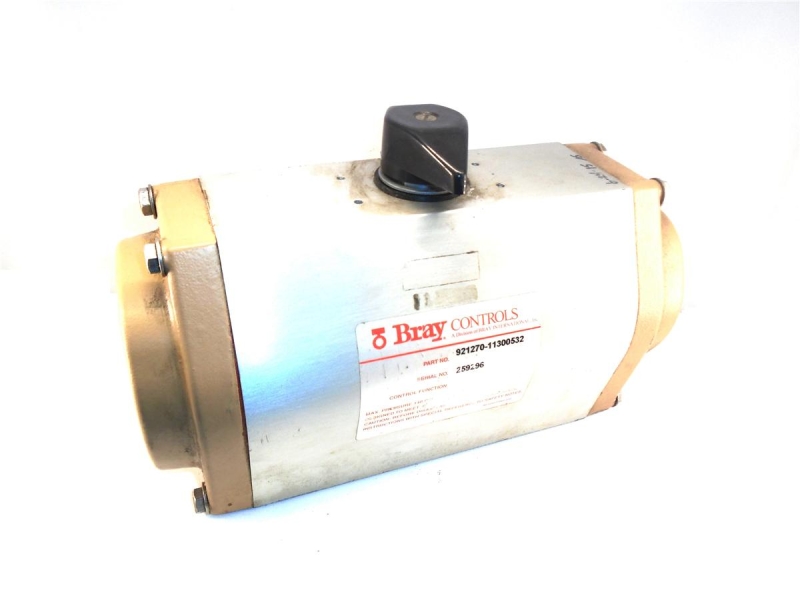

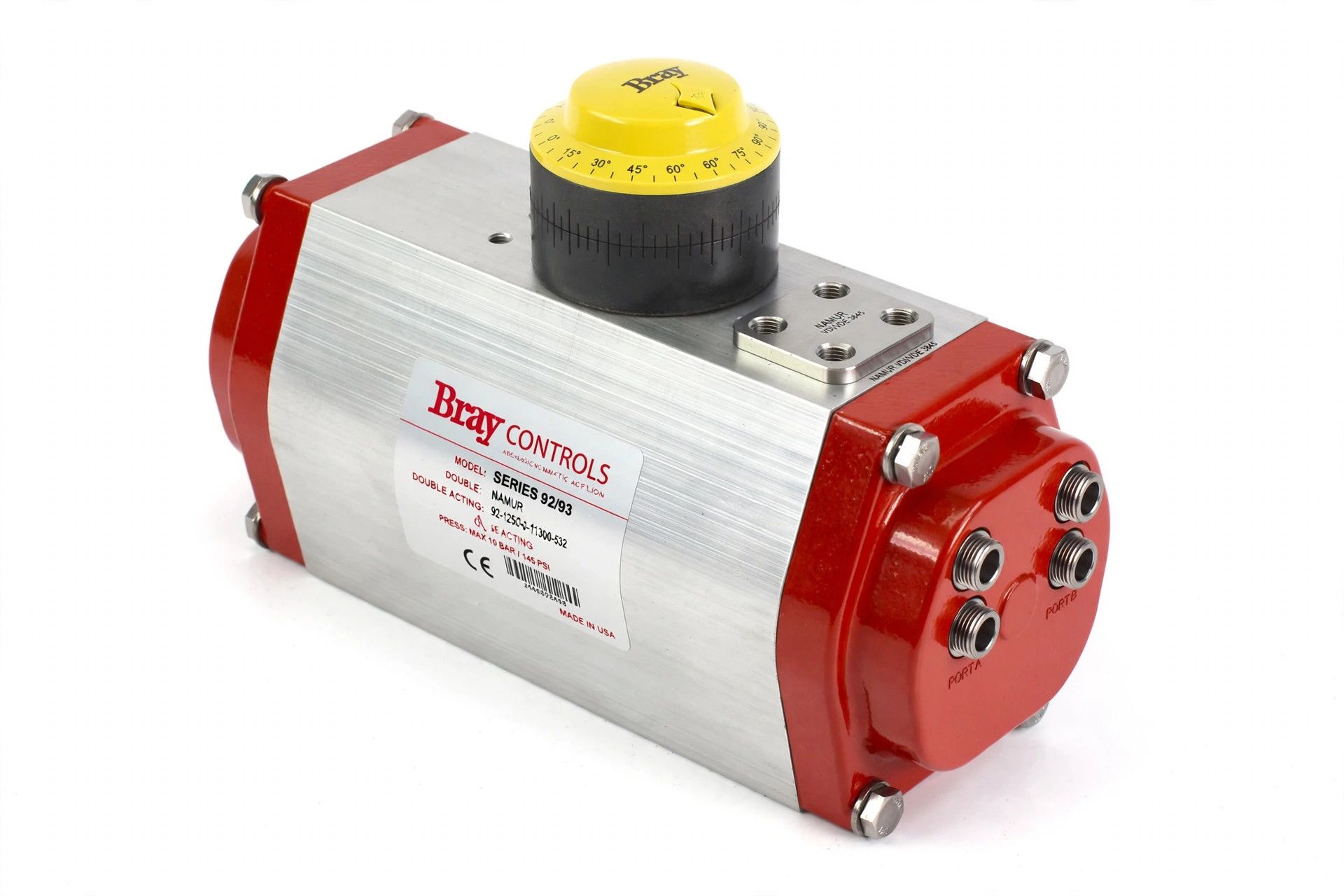

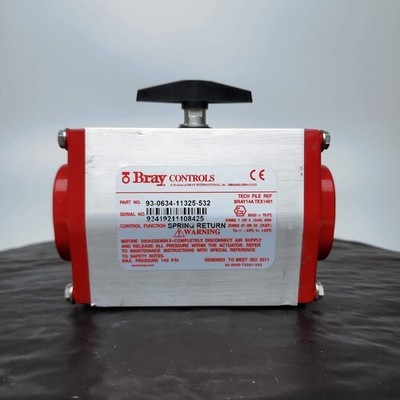

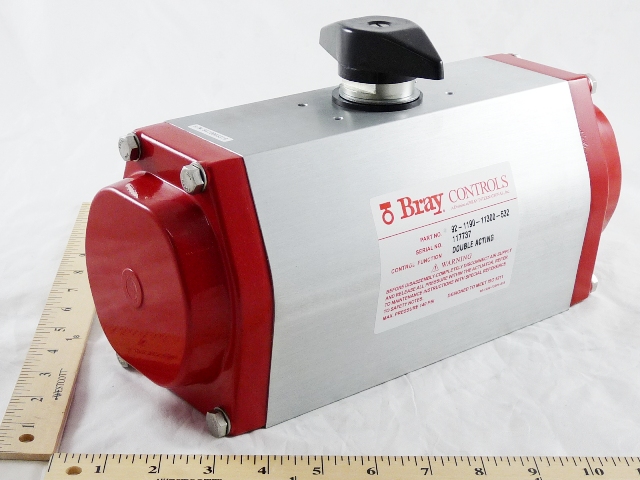

1. Tổng Quan Về Bộ Truyền Động Khí Nén Bray Series 92/93

Bray Series 92/93 là dòng actuator khí nén rack & pinion kiểu piston đối xứng, được thiết kế để điều khiển van bướm, van bi và các loại van xoay góc 90° trong công nghiệp. Series 92 là phiên bản tác động kép (double acting) với các góc quay 90°, 135° và 180°, còn Series 93 là phiên bản lò xo hồi về (spring return) cho góc quay 90° — lò xo tự động đưa van về vị trí an toàn khi mất khí nén, đáp ứng yêu cầu fail-safe của các quy trình quan trọng.

Thiết kế khép kín hoàn toàn, thân actuator bằng hợp kim nhôm đùn anod hóa cứng, kèm các tùy chọn thân inox 316 hoặc phủ chống ăn mòn, giúp thiết bị chống chịu tốt môi trường công nghiệp khắc nghiệt. Hệ phụ kiện của Bray được thiết kế mô-đun, lắp trực tiếp lên actuator mà không cần giá chuyển đổi — bao gồm công tắc hành trình, bộ định vị (positioner), van điện từ và bộ lọc điều áp — giúp rút gọn kích thước tổng thể và tiết kiệm chi phí lắp đặt.

Các tính năng kỹ thuật nổi bật:

• Mô-men xoắn lớn: Lên tới 4.986 Nm (44.130 lb-in), đáp ứng van cỡ lớn.
• Hai phiên bản: Series 92 tác động kép và Series 93 lò xo hồi về fail-safe.
• Góc quay linh hoạt: 90°, 135° và 180° (bản tác động kép).
• Chịu môi trường khắc nghiệt: IP66/IP67M, dải nhiệt -40°C đến 149°C, chứng nhận ATEX, PED, SIL 3.
• Lắp đặt chuẩn quốc tế: Mặt bích ISO 5211, tương thích van bướm Bray và van bi.
• Phụ kiện mô-đun: Công tắc hành trình, positioner, van điện từ gắn trực tiếp, không cần giá đỡ.
• Vận hành đa môi chất: Khí nén khô, khí trơ; có tùy chọn dầu thủy lực hoặc nước.

2. Bảng Thông Số Kỹ Thuật Bộ Truyền Động Khí Nén Bray Series 92/93

3. Tải Tài Liệu Kỹ Thuật: Catalogue Actuator Bray Series 92/93

Nhằm hỗ trợ đội ngũ kỹ sư tra cứu bảng mô-men, kích thước lắp đặt và chọn size actuator theo van:

• Xem thông số Series 92/93 — Bray International
• Trang chủ hãng Bray (Mỹ)

*Lưu ý: Việc chọn đúng size actuator quyết định độ bền của hệ van. Hãy gửi thông số van (cỡ, áp suất, mô-men) về cho TMP Automation để được tính toán chọn Series 92 hoặc 93 phù hợp, kèm phụ kiện công tắc hành trình, positioner và van điện từ.

4. Ứng Dụng Của Bộ Truyền Động Khí Nén Bray Series 92/93 Trong Công Nghiệp

• Cấp thoát nước: Điều khiển van bướm cỡ lớn trên tuyến ống cấp nước đô thị và xử lý nước thải.
• Dầu khí: Van đóng ngắt fail-safe với chứng nhận ATEX, SIL 3 cho môi trường nguy hiểm.
• Hóa chất: Điều tiết lưu lượng van bi với bản lò xo hồi về đảm bảo an toàn khi mất khí.
• Thực phẩm & đồ uống: Actuator thân inox, cấp bảo vệ IP66/IP67M cho khu vực vệ sinh.
• Năng lượng: Điều khiển van hơi, van nước làm mát trong nhà máy điện.
• HVAC: Đóng mở van gió, van nước lạnh trong hệ thống điều hòa trung tâm.

5. Tại Sao Nên Chọn Mua Thiết Bị Bray Tại TMP Automation?

• Cam kết chính hãng 100%: Đầy đủ chứng từ xuất xứ CO (Certificate of Origin) và chất lượng CQ (Certificate of Quality).
• Tư vấn chọn size chính xác: Tính toán mô-men theo van, áp suất khí và hệ số an toàn, tránh chọn thiếu hoặc thừa size.
• Cung cấp trọn bộ: Actuator kèm công tắc hành trình, positioner, van điện từ, bộ lọc điều áp theo yêu cầu.
• Giá cạnh tranh & hỗ trợ dự án: Nhập khẩu trực tiếp, chính sách chiết khấu tốt cho nhà thầu và nhà máy.
• Giao hàng toàn quốc: Hỗ trợ giao hàng nhanh tại TP.HCM, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai, Hải Phòng...
