Công tắc giật dây Kiepe NTS 004 - Dừng khẩn cấp | Kiepe

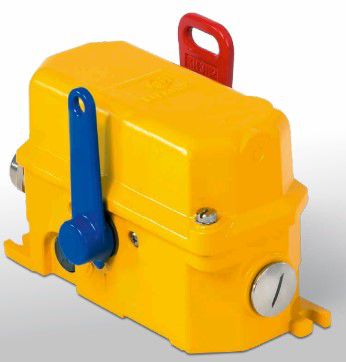

Công tắc giật dây Kiepe NTS 004 là thiết bị dừng khẩn cấp dạng dây kéo của hãng Kiepe Electric (Đức), dùng làm biện pháp an toàn bổ sung trên hệ thống băng tải theo EN 620 và BGI 710. Thiết bị có 1 tiếp điểm thường đóng (NC) và 1 tiếp điểm thường mở (NO), tích hợp đèn LED báo hiệu 230 V, tác động hai chiều bằng dây kéo căng đối xứng ở hai bên cần nhả màu đỏ. Vỏ nhựa BMC, cấp bảo vệ IP67, chiều dài dây kéo tối đa 2 x 50 m cho mỗi công tắc. TMP Automation phân phối chính hãng Kiepe tại Việt Nam.

Tổng quan sản phẩm

Kiepe Electric GmbH là hãng thiết bị điện công nghiệp của Đức với kinh nghiệm lâu đời trong lĩnh vực an toàn băng tải, nổi tiếng với các dòng công tắc giật dây, công tắc lệch băng và thiết bị giám sát băng tải dùng trong khai khoáng, xi măng, cảng biển và nhà máy công nghiệp nặng. Tại Việt Nam, TMP Automation là đại lý phân phối Kiepe, cung cấp thiết bị chính hãng kèm chứng từ CO/CQ và hỗ trợ kỹ thuật lắp đặt, đấu nối cho từng tuyến băng tải cụ thể.

Công tắc dừng khẩn cấp dây kéo Kiepe loại NTS tuân thủ Chỉ thị về Máy móc 2006/42/EC và phù hợp với DIN EN ISO 13850 như thiết bị dừng khẩn cấp, đồng thời đáp ứng EN 620 và BGI 710 cho hệ thống băng tải. Vỏ nhựa BMC của dòng NTS cung cấp không gian cho tối đa 3 tiếp điểm NO và NC chuyển đổi đồng thời. Xét đến dữ liệu an toàn và khuyến nghị bảo trì, công tắc dừng khẩn cấp dây kéo loại NTS có thể được sử dụng trong các mạch an toàn theo DIN EN ISO 13849 đến mức hiệu suất e (PLe). Biến thể NTS 004 giữ nguyên cấu hình 1 tiếp điểm NC + 1 tiếp điểm NO của biến thể 001 và bổ sung đèn LED báo hiệu tích hợp dùng nguồn 230 V, giúp nhận biết trạng thái công tắc ngay tại hiện trường. Thiết bị chỉ được sử dụng trong các mạch điều khiển.

Bảng thông số kỹ thuật Công tắc giật dây Kiepe NTS 004

Đánh giá chi tiết

Công tắc giật dây Kiepe NTS 004 thuyết phục trước hết bằng cấu hình tiếp điểm gọn nhẹ mà vẫn đủ cho mạch dừng khẩn cấp tiêu chuẩn: 1 tiếp điểm thường đóng (NC) thực hiện chức năng dừng theo nguyên tắc mạch kín và 1 tiếp điểm thường mở (NO) để báo trạng thái hoặc liên động, cả hai tác động đồng thời nhờ đĩa cam có lò xo hỗ trợ. Điểm khác biệt của biến thể 004 so với biến thể 001 tiêu chuẩn là đèn LED báo hiệu tích hợp dùng nguồn 230 V, giúp người vận hành nhận biết nhanh trạng thái của công tắc. Dây kéo tác động hai chiều, căng đối xứng ở hai bên cần nhả màu đỏ; chỉ cần giật dây tại bất kỳ điểm nào dọc tuyến, cơ cấu chuyển mạch sẽ cắt mạch điều khiển và khóa ở vị trí tắt "0". Chiều dài dây kéo tối đa 2 x 50 m cho mỗi công tắc, tức một thiết bị duy nhất bảo vệ được tuyến băng tải dài tới 100 m, giúp giảm số lượng công tắc phải lắp trên tuyến dài và đơn giản hóa hệ thống dây dẫn. Vỏ nhựa BMC nhẹ, chỉ 2,0 kg, cấp bảo vệ IP67 chống bụi và nước xâm nhập, phù hợp lắp đặt ngoài trời. Cơ chế chốt giữ ở vị trí tắt "0" sau khi kích hoạt và chỉ cho phép vận hành trở lại bằng cần đặt lại màu xanh là yếu tố an toàn then chốt: băng tải không thể tự khởi động lại khi chưa xác nhận hiện trường an toàn. Trong thực tế, ứng dụng của Công tắc giật dây Kiepe NTS 004 trong công nghiệp trải rộng từ băng tải khai thác mỏ và vận chuyển vật liệu rời, băng tải xi măng và nhà máy nhiệt điện, băng tải cảng biển và kho bãi, đến băng tải chế biến thực phẩm và sản xuất vật liệu xây dựng. Khi chọn mua, cần đối chiếu cấu hình tiếp điểm với sơ đồ mạch điều khiển và chuẩn bị nguồn cấp 230 V cho đèn LED — đội ngũ của đại lý phân phối Kiepe tại Việt Nam là TMP Automation sẽ hỗ trợ báo giá đúng biến thể.

Tải tài liệu: Tờ rơi kỹ thuật công tắc giật dây Kiepe NTS (Leaflet No. Kiepe 638, PDF tiếng Anh) — xem và tải tờ rơi kỹ thuật Kiepe NTS. Tờ rơi phụ kiện hệ thống dây kéo (Leaflet No. Kiepe 680) — xem và tải tờ rơi phụ kiện dây kéo Kiepe. Bản vẽ lắp đặt và hướng dẫn vận hành theo từng biến thể, liên hệ TMP Vietnam để nhận file theo đúng mã đặt hàng.

Tính năng nổi bật

• Cấu hình 1 tiếp điểm NC + 1 tiếp điểm NO, tác động đồng thời bằng đĩa cam có lò xo hỗ trợ, phù hợp mạch dừng khẩn cấp tiêu chuẩn.
• Đèn LED báo hiệu tích hợp dùng nguồn 230 V, nhận biết trạng thái công tắc nhanh ngay tại hiện trường.
• Chiều dài dây kéo tối đa 2 x 50 m cho mỗi công tắc, bảo vệ tuyến băng tải dài tới 100 m chỉ với một thiết bị.
• Vỏ nhựa BMC nhẹ 2,0 kg, cấp bảo vệ IP67 chống bụi và nước xâm nhập, lắp đặt ngoài trời bền bỉ.
• Chốt giữ ở vị trí tắt "0" sau khi kích hoạt, đặt lại bằng cần màu xanh; thao tác đặt lại không tự khởi động lại băng tải.
• Khả năng đóng cắt AC-15 ở 230 V và 6 A; giá trị B10d 24.000 lần tác động.
• Dùng được trong mạch an toàn theo DIN EN ISO 13849-1 đến mức hiệu suất e (PLe), tuân thủ Chỉ thị Máy móc 2006/42/EC.

Ứng dụng

• Băng tải khai thác mỏ, vận chuyển quặng và vật liệu rời: dừng khẩn cấp dọc tuyến dài ngoài trời.
• Băng tải xi măng, nhà máy nhiệt điện và sản xuất vật liệu xây dựng: bảo vệ tuyến băng tải trong môi trường nhiều bụi.
• Băng tải cảng biển, kho bãi và logistics: dừng khẩn cấp tại bất kỳ vị trí nào dọc tuyến bốc dỡ.
• Băng tải chế biến thực phẩm, nhà máy giấy và công nghiệp chế biến: an toàn bổ sung cho người vận hành dọc tuyến.
• Hệ thống băng tải trong nhà máy thép, hóa chất và công nghiệp nặng có biên độ nhiệt ngày đêm lớn.
• Tích hợp vào mạch an toàn của PLC và hệ thống điều khiển băng tải, giám sát trạng thái dừng khẩn cấp theo thời gian thực.
