Lưu lượng kế Vortex KTV-700 - Đo lỏng, khí, hơi nước | Kometer

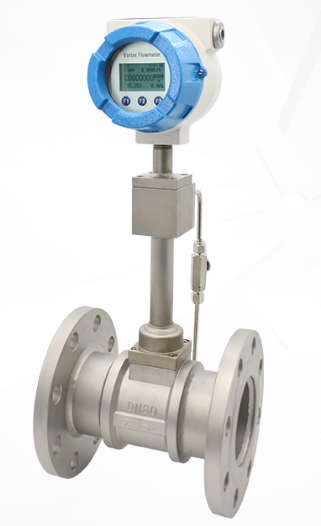

Đồng hồ đo lưu lượng KTV-700 của hãng Kometer là đồng hồ đo lưu lượng Vortex đo được chất lỏng, khí và hơi nước trên cùng một thiết bị, với cỡ ống từ 15A đến 300A và độ chính xác ±1,0% F.S. Thiết bị đo nước từ 0,7 đến 1.800 m3/h và khí từ 3,5 đến 11.000 Nm3/h, chịu nhiệt độ lưu chất tới 250 °C và áp suất tối đa 20 kgf/cm².G. Nhờ không có bộ phận chuyển động, KTV-700 bền bỉ, ít bảo trì và có chi phí lắp đặt thấp hơn nhiều dòng đồng hồ khác. Sản phẩm phù hợp cho hóa chất, dầu khí, nhà máy điện, dược phẩm và thực phẩm. Sản phẩm do TMP Vietnam phân phối chính hãng tại Việt Nam, kèm tư vấn chọn cỡ và hỗ trợ kỹ thuật.

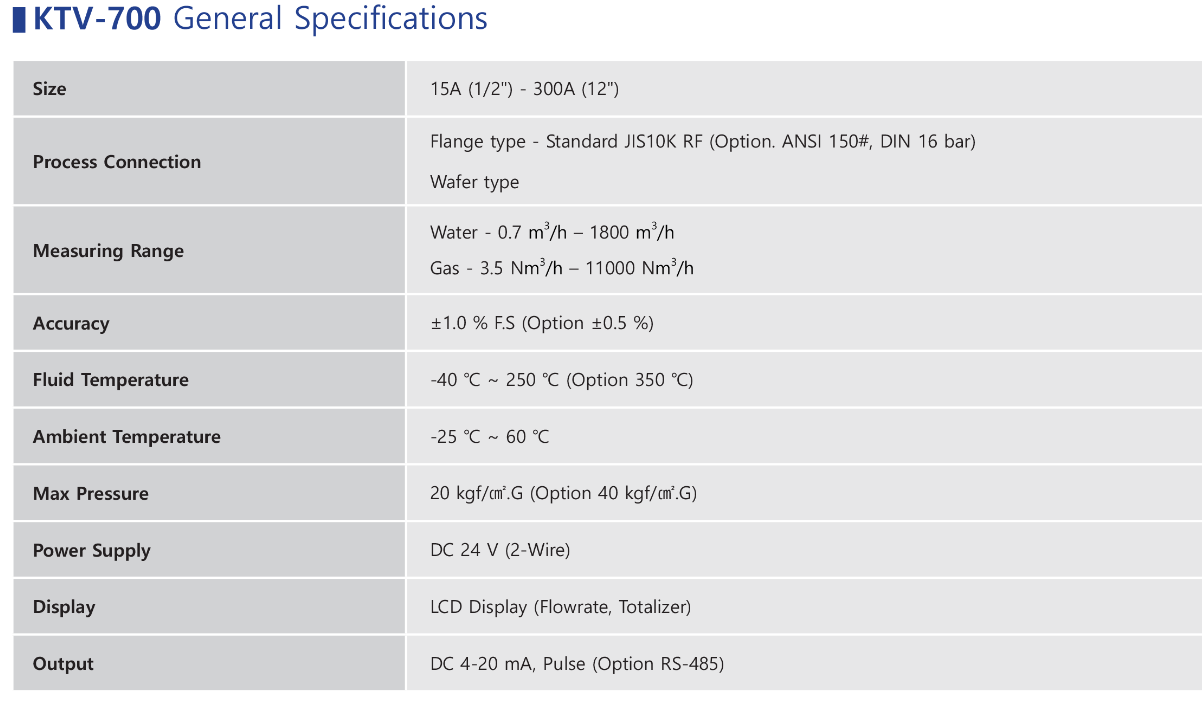

Bảng thông số kỹ thuật KTV-700 theo catalogue hãng Kometer

Tổng quan sản phẩm

Đồng hồ đo lưu lượng KTV-700 là đồng hồ đo lưu lượng Vortex cơ bản của hãng Kometer (Korea Flow Meter Ind. Co., Ltd., Hàn Quốc), đo lưu lượng thể tích của chất lỏng, khí khô hoặc ướt và hơi nước bão hòa hoặc quá nhiệt. Thiết bị hoạt động theo nguyên lý dòng xoáy Karman: khi lưu chất đi qua thanh chắn đặt trong ống đo, các xoáy nước được tạo ra với tần số tỉ lệ thuận với vận tốc dòng chảy, từ đó tính ra lưu lượng với độ chính xác cao ngay cả ở nhiệt độ cao.

So với dòng KTVP-750 tích hợp bù nhiệt độ và áp suất, KTV-700 là phiên bản đo lưu lượng thể tích thuần túy, có cấu tạo gọn hơn và chi phí đầu tư thấp hơn, phù hợp khi hệ thống đã có sẵn cảm biến nhiệt độ và áp suất riêng hoặc khi chỉ cần đo lưu lượng thể tích. Thiết bị có hai dạng kết nối mặt bích và wafer, cho phép thu nhỏ kích thước ống đo so với kích thước kết nối, màn hình LCD hiển thị lưu lượng và lưu lượng tổng, ngõ ra 4–20 mA và xung.

Thông số kỹ thuật

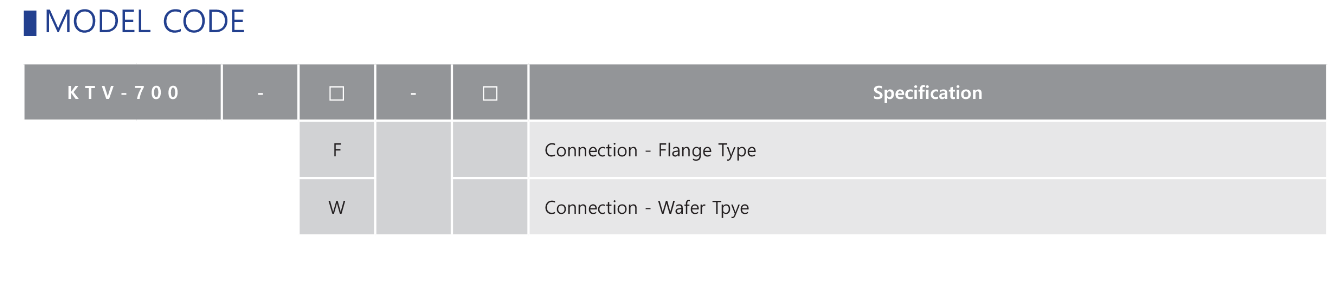

Mã đặt hàng KTV-700: F là mặt bích, W là wafer

Đánh giá chi tiết

Đồng hồ đo lưu lượng KTV-700 là lựa chọn hợp lý khi nhà máy cần một đồng hồ Vortex đo đa lưu chất mà không yêu cầu bù nhiệt độ và áp suất tích hợp. Thiết bị đo được chất lỏng, khí khô, khí ướt và hơi nước bão hòa hoặc quá nhiệt trên cùng một thân đồng hồ, duy trì độ chính xác cao ngay cả khi lưu chất ở nhiệt độ cao, nhờ cảm biến áp điện đặt sau thanh chắn, không tiếp xúc trực tiếp với dòng chảy. Về dải đo, KTV-700 phủ cỡ ống từ 15A đến 300A, với dải đo nước 0,7–1.800 m3/h và dải đo khí 3,5–11.000 Nm3/h; cỡ 15A đo nước 0,7–7 m3/h, cỡ 300A đo nước 180–1.800 m3/h. Độ chính xác ±1,0% F.S (tùy chọn ±0,5%) đáp ứng yêu cầu giám sát và điều khiển quá trình. Điểm khác biệt quan trọng so với dòng KTVP-750 là KTV-700 không tích hợp cảm biến nhiệt độ và áp suất, nên màn hình LCD chỉ hiển thị lưu lượng và lưu lượng tổng. Người dùng chọn KTV-700 khi chỉ cần đo lưu lượng thể tích hoặc khi hệ thống đã có sẵn thiết bị đo nhiệt độ và áp suất riêng, qua đó tiết kiệm chi phí đầu tư ban đầu. Thiết kế không có bộ phận chuyển động giúp thiết bị bền bỉ, tuổi thọ dài và chi phí lắp đặt, bảo trì thấp hơn hẳn đồng hồ cơ học. Dạng wafer tiết kiệm không gian giữa hai mặt bích; dạng mặt bích theo chuẩn JIS10K RF, ANSI 150# hoặc DIN 16 bar. Khi mua hàng qua TMP Vietnam, đại lý phân phối Kometer tại Việt Nam, khách hàng được tư vấn chọn cỡ theo bảng dải đo của hãng và chọn mã F cho kết nối mặt bích hay mã W cho kết nối wafer. Xét về ứng dụng của Đồng hồ đo lưu lượng KTV-700 trong công nghiệp, thiết bị phù hợp cho đường ống tiện ích phân phối năng lượng, hóa chất, dầu khí, nhà máy điện, dược phẩm, bột giấy và thực phẩm, đặc biệt ở các vị trí đo khí, khí hàn, hơi nước, hydrocarbon và dầu truyền nhiệt, nơi cần một đồng hồ Vortex gọn nhẹ, chính xác và ít phải dừng máy bảo trì.

Tải tài liệu: Catalogue Đồng hồ đo lưu lượng Vortex KTV-700 (Kometer) (PDF, catalogue chính hãng Kometer).

Tính năng nổi bật

• Đo đa lưu chất trên một thiết bị: chất lỏng, khí khô, khí ướt, hơi nước bão hòa và quá nhiệt.
• Dải đo rộng: nước 0,7–1.800 m3/h, khí 3,5–11.000 Nm3/h.
• Không có bộ phận chuyển động, bền bỉ, tổn thất áp suất thấp.
• Chi phí lắp đặt và bảo trì thấp hơn nhiều dòng đồng hồ khác.
• Hai dạng kết nối mặt bích hoặc wafer, thu nhỏ được kích thước ống đo so với kích thước kết nối.
• Màn hình LCD hiển thị lưu lượng và lưu lượng tổng, ngõ ra 4–20 mA và xung.
• Chịu nhiệt độ lưu chất tới 250 °C (tùy chọn 350 °C), áp suất tối đa 20 kgf/cm².G.

Ứng dụng

Đồng hồ đo lưu lượng KTV-700 được ứng dụng rộng rãi trong các ngành công nghiệp sau:

• Ứng dụng chung: đường ống phụ trợ và đường ống cấp dùng cho phân phối năng lượng trong nhà máy.
• Hóa chất và hóa dầu: đo khí, khí hàn, hơi nước, hydrocarbon, dầu truyền nhiệt, benzene, ethylene.
• Dầu khí và nhà máy điện: đo hơi nước và khí nhiên liệu.
• Luyện kim: đo oxy, khí tự nhiên và hơi nước trong mạch làm mát.
• Nước thải và năng lượng tái tạo: đo khí sinh học khô và ẩm tại đầu vào hệ thống CHP.
• Bột giấy và giấy: đo khí nén và hơi nước cấp cho dây chuyền sản xuất.

Vì sao mua tại TMP Vietnam

TMP Vietnam là đại lý phân phối Kometer tại Việt Nam, cung cấp sản phẩm chính hãng với đầy đủ chứng từ CO, CQ và catalogue của hãng. Đội ngũ kỹ thuật của TMP tư vấn chọn cỡ, chọn vật liệu điện cực và cấu hình ngõ ra phù hợp với từng tuyến ống, đồng thời hỗ trợ lắp đặt, hiệu chuẩn và bảo hành sau bán hàng. Kho hàng sẵn có giúp rút ngắn thời gian giao hàng cho các dự án cần tiến độ gấp.

Để nhận báo giá và tư vấn kỹ thuật, quý khách vui lòng liên hệ Hotline/Zalo 0971 731 708 hoặc Email sale09@tmpvietnam.com.
