ENCODER ENI58IL-H12BA5-1024UD1-RC5 Pepperl Fuchs - ĐẠI LÝ Pepperl Fuchs VIỆT NAM

Mã sản phẩm:
ENI58IL-H12BA5-1024UD1-RC5
Xuất Xứ:
GERMANY
Hãng sản xuất:
Pepperl Fuchs
Liên hệ:
0961423094
Email:
sale09@tmpvietnam.com
Mô tả:
ENCODER ENI58IL-H12BA5-1024UD1-RC5 Pepperl Fuchs - ĐẠI LÝ Pepperl Fuchs VIỆT NAM
Chia sẻ:
Số lượng
Yêu cầu gọi lại
số điện thoại

Encoder ENI58IL-H12BA5-1024UD1-RC5 - 1024 Xung | Pepperl Fuchs

Encoder ENI58IL-H12BA5-1024UD1-RC5 Pepperl Fuchs là bộ mã hóa quay tăng dần vỏ 58 mm của hãng Pepperl+Fuchs (Đức), cho 1024 xung mỗi vòng quay để đo vị trí, tốc độ và gia tốc góc. Với công nghệ BlueBeam lấy mẫu quang điện có độ chính xác cao, trục rỗng 12 mm, chuẩn bảo vệ IP65 và ngõ ra đa năng UD1 (push-pull hoặc RS422), thiết bị hoạt động ổn định ở tốc độ cao trong môi trường rung động và bụi bẩn của nhà máy. Nguồn cấp rộng 4,75 đến 30 V DC, tần số ngõ ra tối đa 400 kHz và cáp nối hướng kính dài 5 m giúp lắp đặt linh hoạt trên động cơ, băng tải và trục quay. TMP Automation phân phối chính hãng Pepperl Fuchs tại Việt Nam, hỗ trợ chọn mã theo số xung và tư vấn đấu nối tận nơi.

Tổng quan sản phẩm

Encoder ENI58IL-H12BA5-1024UD1-RC5 Pepperl Fuchs thuộc dòng ENI58IL, dòng encoder quay tăng dần được Pepperl+Fuchs phát triển làm chuẩn thị trường mới cho bộ mã hóa tăng dần. Thiết bị dùng phương pháp lấy mẫu quang điện kết hợp công nghệ BlueBeam: đèn LED xanh dương chuyên dụng cùng chip cảm biến có cấu trúc mịn hơn cho hình ảnh sắc nét, giảm nhiễu xạ so với ánh sáng hồng ngoại, nhờ đó tín hiệu có chất lượng cao và sai số tuyến tính chỉ cộng trừ 0,025 độ. Thiết kế mô-đun của ENI58IL phủ nhiều kiểu kết nối cơ khí và điện, giúp cùng một dòng sản phẩm đáp ứng nhiều ứng dụng phổ biến mà vẫn giữ độ bền và độ tin cậy cao.

Mã hàng này dùng trục rỗng 12 mm, vỏ nhôm đường kính 58,5 mm, chuẩn bảo vệ IP65, kết nối bằng cáp hướng kính dài 5 m. Ngõ ra UD1 là bộ điều khiển ngõ ra đa năng, cho mức push-pull hoặc RS422 tùy theo điện áp cấp, tương thích nhiều loại bộ điều khiển và bộ đếm tốc độ mà không cần đổi mã encoder. Với 1024 xung mỗi vòng, thiết bị cho độ phân giải góc khoảng 0,35 độ mỗi xung, đủ mịn cho điều khiển vị trí và giám sát tốc độ trên động cơ, băng tải và trục quay công nghiệp.

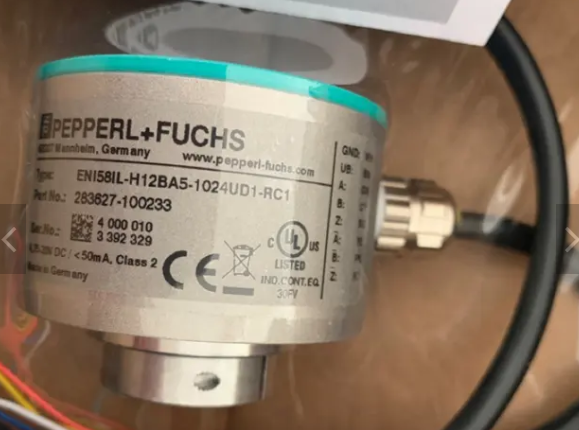

Encoder ENI58IL-H12BA5-1024UD1-RC5 Pepperl Fuchs

Bảng thông số kỹ thuật Encoder ENI58IL-H12BA5-1024UD1-RC5 Pepperl Fuchs

Thông sốGiá trị / Mô tả
Hãng sản xuấtPepperl+Fuchs (Đức)
ModelENI58IL-H12BA5-1024UD1-RC5
Loại thiết bịEncoder quay tăng dần, vỏ 58 mm, trục rỗng, công nghệ BlueBeam
Số xung mỗi vòng1024 xung (dòng ENI58IL tối đa 5000 xung)
Kiểu lấy mẫu / sai số tuyến tínhLấy mẫu quang điện; sai số tuyến tính cộng trừ 0,025 độ
TrụcTrục rỗng 12 mm, thép không gỉ
Chuẩn bảo vệIP65 (theo DIN EN 60529)
Nguồn cấp4,75 đến 30 V DC; dòng không tải tối đa 50 mA
Ngõ ra (UD1)Push-pull hoặc RS422, bộ điều khiển ngõ ra đa năng, mức ngõ ra tùy theo điện áp cấp
Dòng tải ngõ raTối đa 40 mA mỗi kênh, chống ngắn mạch, chống ngược cực
Tần số ngõ ra tối đa400 kHz; thời gian tăng 300 ns
Vị trí pha A đến B90 độ cộng trừ 9 độ điện (số xung dưới 3600); chu kỳ làm việc 1/2 cộng trừ 10%
Kết nốiCáp hướng kính dài 5 m (mã RC5)
Nhiệt độ làm việc-40 đến +85 độ C (cáp lắp cố định); cáp lắp di động -5 đến +85 độ C; nhiệt độ môi trường tối đa cho phép 80 độ C
Nhiệt độ bảo quản-40 đến +85 độ C
Vật liệu vỏ / mặt bíchNhôm AlMgSi1 chống nước biển, sơn phủ bột
Khối lượng / đường kính vỏDưới 300 g (không tính cáp); đường kính 58,5 mm
Chống sốc / chống rung300 g trong 6 ms (DIN EN 60068-2-27); 30 g, 10 đến 2000 Hz (DIN EN 60068-2-6)
Chứng nhậnUL E223176, cULus Listed; MTTFd 140 năm
Đơn vị phân phốiCÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation)

Đánh giá chi tiết

Encoder ENI58IL-H12BA5-1024UD1-RC5 Pepperl Fuchs thuyết phục trước hết bằng công nghệ BlueBeam: đèn LED xanh dương và chip cảm biến cấu trúc mịn cho hình ảnh sắc nét hơn, giảm nhiễu xạ so với ánh sáng hồng ngoại truyền thống, nhờ đó sai số tuyến tính chỉ cộng trừ 0,025 độ và tín hiệu hai kênh A, B giữ đúng quan hệ pha 90 độ trong dải làm việc. Với 1024 xung mỗi vòng, thiết bị cho độ phân giải góc khoảng 0,35 độ mỗi xung, đủ mịn cho điều khiển vị trí, đếm vòng quay và giám sát tốc độ trên động cơ và băng tải. Ngõ ra UD1 là điểm mạnh thứ hai: một mã hàng duy nhất tương thích cả push-pull lẫn RS422 tùy theo điện áp cấp từ 4,75 đến 30 V DC, giúp nhà máy chuẩn hóa tồn kho và thay thế encoder cũ mà không phải đổi bộ điều khiển hay đấu nối lại. Trục rỗng 12 mm lắp trực tiếp lên trục động cơ, không cần khớp nối trung gian. Vỏ nhôm chống nước biển đạt chuẩn IP65, chịu sốc 300 g và rung 30 g, nên thiết bị làm việc bền bỉ trong môi trường bụi, rung động và nhiệt độ từ âm 40 đến 85 độ C của nhà máy. Ứng dụng của Encoder ENI58IL-H12BA5-1024UD1-RC5 Pepperl Fuchs trong công nghiệp trải rộng từ đo tốc độ và vị trí động cơ servo, giám sát băng tải và dây chuyền đóng gói, điều khiển máy in và máy công cụ, đến phản hồi vòng kín cho biến tần và bộ điều khiển chuyển động. Khi chọn mua, khách hàng nên đối chiếu số xung với độ phân giải yêu cầu, kiểm tra đường kính trục rỗng 12 mm có khớp trục động cơ hay không, và xác nhận chiều dài cáp 5 m đủ tới tủ điều khiển trước khi đặt hàng. Đội ngũ của đại lý phân phối Pepperl Fuchs tại Việt Nam là TMP Automation sẽ hỗ trợ đối chiếu mã hàng, số xung và kiểu kết nối trước khi báo giá, để encoder về tay khách hàng là đúng model với nhu cầu đo thực tế tại nhà máy.

Tài liệu kỹ thuật: tham khảo datasheet dòng ENI58IL (tài liệu T182005) của hãng Pepperl+Fuchs về model ENI58IL-H12BA5-1024UD1-RC5, và liên hệ TMP Automation để nhận tài liệu đúng mã đặt hàng trước khi lắp đặt.

Tính năng nổi bật

  • Công nghệ BlueBeam lấy mẫu quang điện có độ chính xác cao, sai số tuyến tính chỉ cộng trừ 0,025 độ.
  • 1024 xung mỗi vòng, độ phân giải góc khoảng 0,35 độ mỗi xung, tần số ngõ ra tối đa 400 kHz.
  • Trục rỗng 12 mm lắp trực tiếp lên trục động cơ, không cần khớp nối trung gian.
  • Ngõ ra đa năng UD1: push-pull hoặc RS422 tùy điện áp cấp 4,75 đến 30 V DC, chống ngắn mạch và chống ngược cực.
  • Chuẩn bảo vệ IP65, vỏ nhôm chống nước biển, chịu sốc 300 g và rung 30 g.
  • Nhiệt độ làm việc -40 đến +85 độ C, phù hợp môi trường nhà máy khắc nghiệt.
  • Cáp nối hướng kính dài 5 m, lắp đặt linh hoạt trên động cơ và trục quay.

Ứng dụng

  • Đo tốc độ, vị trí và gia tốc góc của động cơ servo và động cơ công nghiệp.
  • Giám sát tốc độ băng tải, dây chuyền đóng gói và dây chuyền sản xuất.
  • Phản hồi vòng kín cho biến tần và bộ điều khiển chuyển động.
  • Điều khiển vị trí trong máy in, máy công cụ và máy chế biến gỗ.
  • Đo vòng quay trục trong thang máy, cẩu trục và thiết bị nâng hạ.

Vì sao mua tại TMP Vietnam

  • Cam kết chính hãng Pepperl+Fuchs, đầy đủ chứng từ CO/CQ theo từng lô hàng.
  • Tư vấn chọn số xung, đường kính trục rỗng và kiểu kết nối đúng động cơ và tủ điều khiển thực tế.
  • Hỗ trợ kỹ thuật lắp đặt, đấu nối tín hiệu A, B, Z và cài đặt bộ đếm tốc độ.
  • Giá cạnh tranh cho nhà máy, nhà thầu và đơn vị tích hợp hệ thống, giao hàng toàn quốc.

BÁO GIÁ ENCODER ENI58IL-H12BA5-1024UD1-RC5 PEPPERL FUCHS

CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation)

Hotline/Zalo: 0971 731 708 — Email: sale09@tmpvietnam.com

Liên hệ báo giá ENI58IL-H12BA5-1024UD1-RC5

Gọi ngay: 0971 731 708 (Mr. Tuấn TMP)
