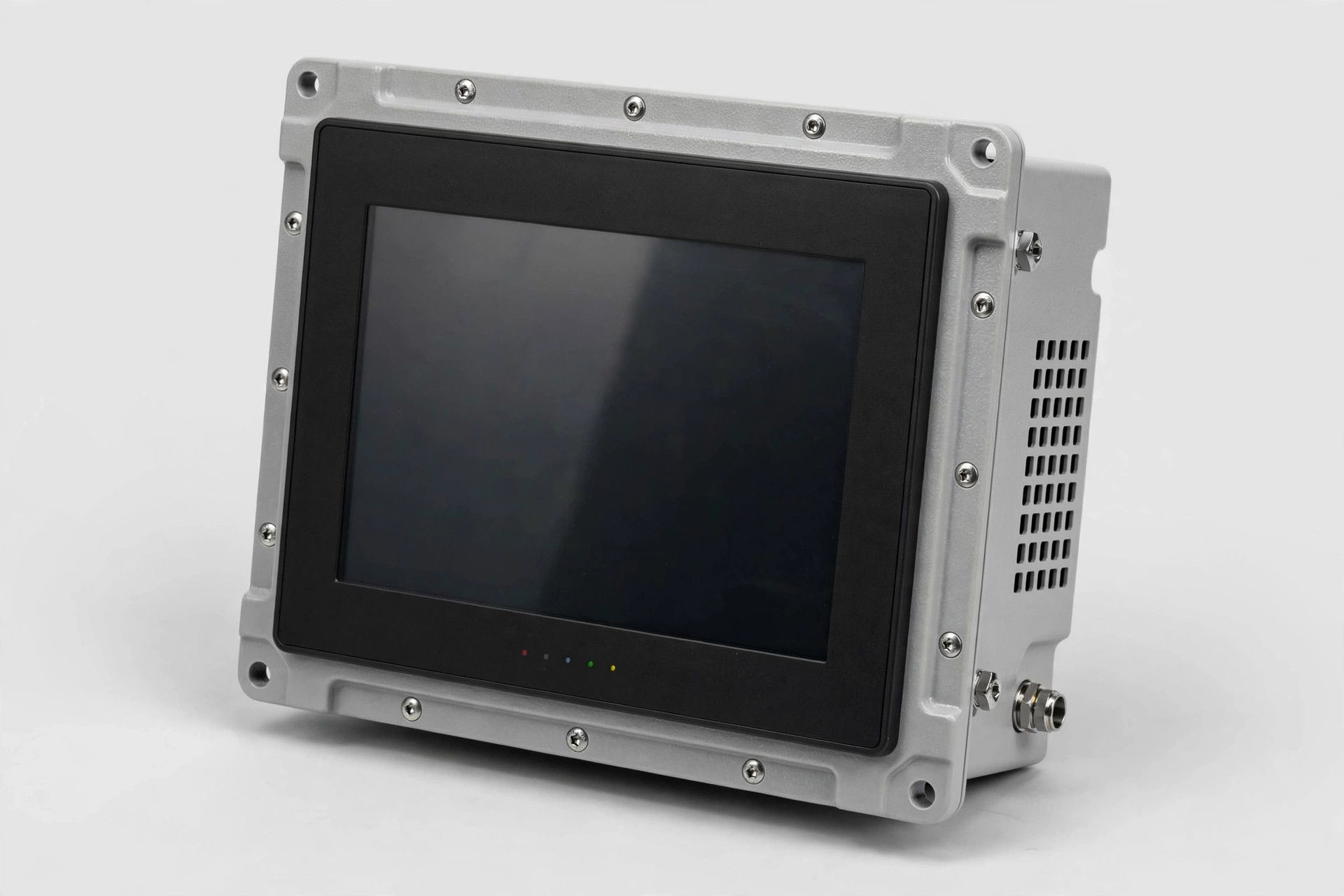

Màn Hình HMI Red Lion Graphite G10C0000 - Chính Hãng | TMP
Màn hình HMI Red Lion Graphite G10C0000 (Xuất xứ: Mỹ) là dòng màn hình điều khiển công nghiệp 10 inch thuộc series Graphite danh tiếng của Red Lion Controls — HMI mô-đun duy nhất trong ngành kết hợp chuyển đổi giao thức đa giao thức, ghi dữ liệu và máy chủ web trong một thân máy vỏ nhôm nguyên khối. Với màn hình VGA 640 x 480 hiển thị 16 triệu màu, 3 cổng nối tiếp, Ethernet, 2 USB host, khe thẻ SD và tới 7 khe cắm module I/O mở rộng, G10C0000 dễ dàng thu thập, chuyển đổi và trực quan hóa dữ liệu từ hơn 300 thiết bị của nhiều hãng khác nhau trong nhà máy. Đạt chuẩn mặt trước NEMA 4X/IP66 và chứng nhận UL, ATEX, IECEx, G10C0000 là lựa chọn lý tưởng cho SCADA, giám sát dây chuyền và điều khiển máy móc trong môi trường công nghiệp khắc nghiệt. TMP Automation phân phối chính hãng tại Việt Nam, đầy đủ CO/CQ và hỗ trợ kỹ thuật trọn đời.
Quý khách hàng có thể tra cứu thêm thông tin sản phẩm và tài liệu kỹ thuật từ nhà sản xuất chính thức tại: Trang chủ Red Lion Controls — Mỹ (USA)
1. Tổng Quan Về Màn Hình HMI Red Lion Graphite G10C0000

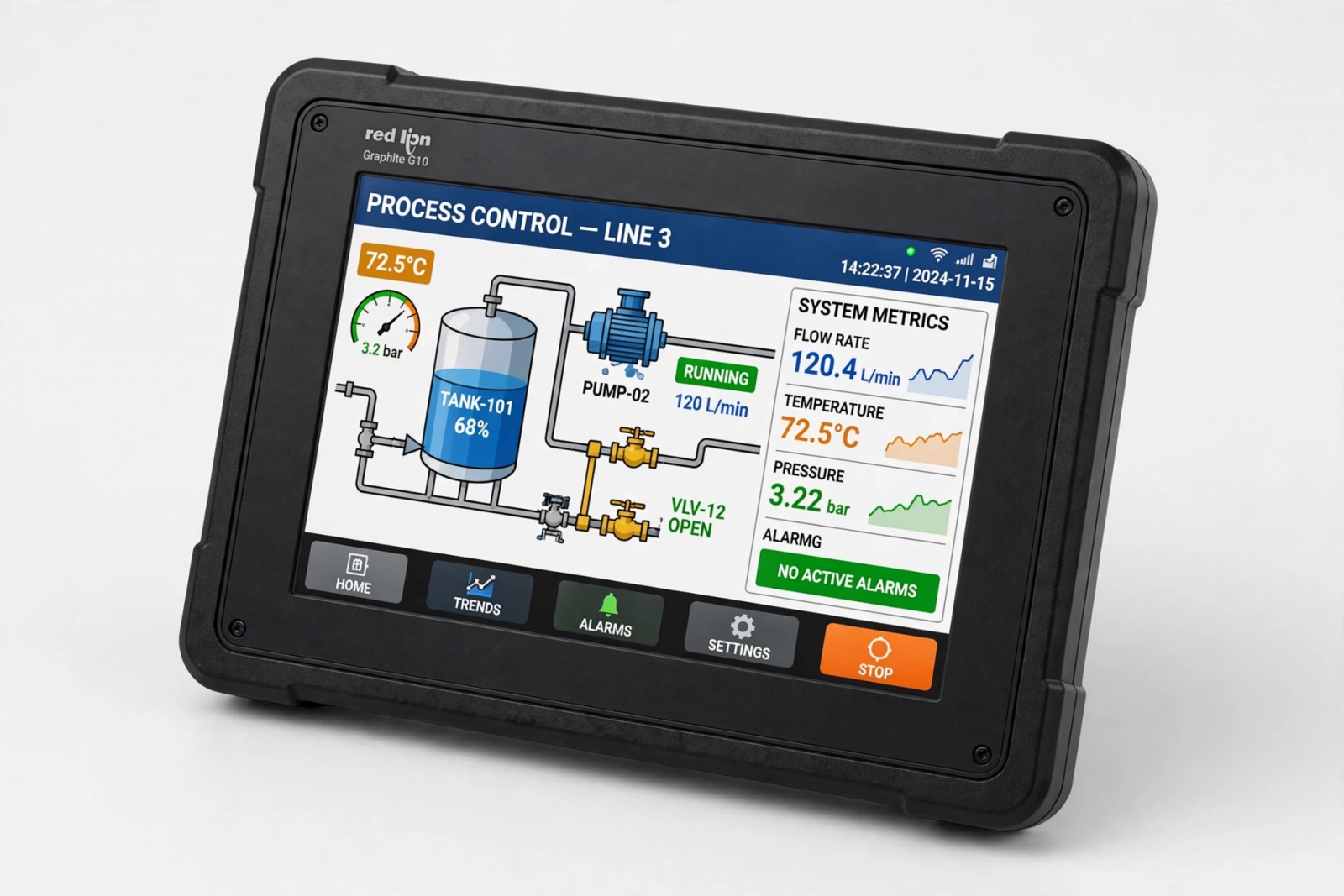

Red Lion Graphite G10C0000 là model 10 inch (màn hình trong nhà) thuộc dòng HMI Graphite của Red Lion Controls — nhà sản xuất thiết bị truyền thông công nghiệp hàng đầu của Mỹ. Khác với HMI thông thường chỉ đóng vai trò hiển thị, Graphite là thiết bị đa năng: vừa là màn hình cảm ứng điều khiển, vừa là bộ chuyển đổi giao thức, bộ ghi dữ liệu và máy chủ web từ xa — tất cả trong một thiết bị.
Điểm mạnh cốt lõi của G10C0000 là kiến trúc mở rộng bằng module: 7 khe cắm module I/O phía sau cho phép gắn thêm ngõ vào/ra tương tự, số, nhiệt độ, điều khiển PID... biến HMI thành một bộ điều khiển độc lập mà không cần PLC rời trong nhiều ứng dụng. Phần mềm lập trình miễn phí Crimson 3.0 cho phép kéo-thả cấu hình giao diện, ánh xạ dữ liệu đa giao thức và lập trình bằng C, giúp triển khai nhanh chóng cho cả kỹ sư mới lẫn chuyên gia tự động hóa.
Các tính năng kỹ thuật nổi bật:
- Màn hình 10 inch VGA: Độ phân giải 640 x 480, hiển thị 16 triệu màu, độ sáng 450 cd/m2, đèn nền LED tuổi thọ 70.000 giờ.

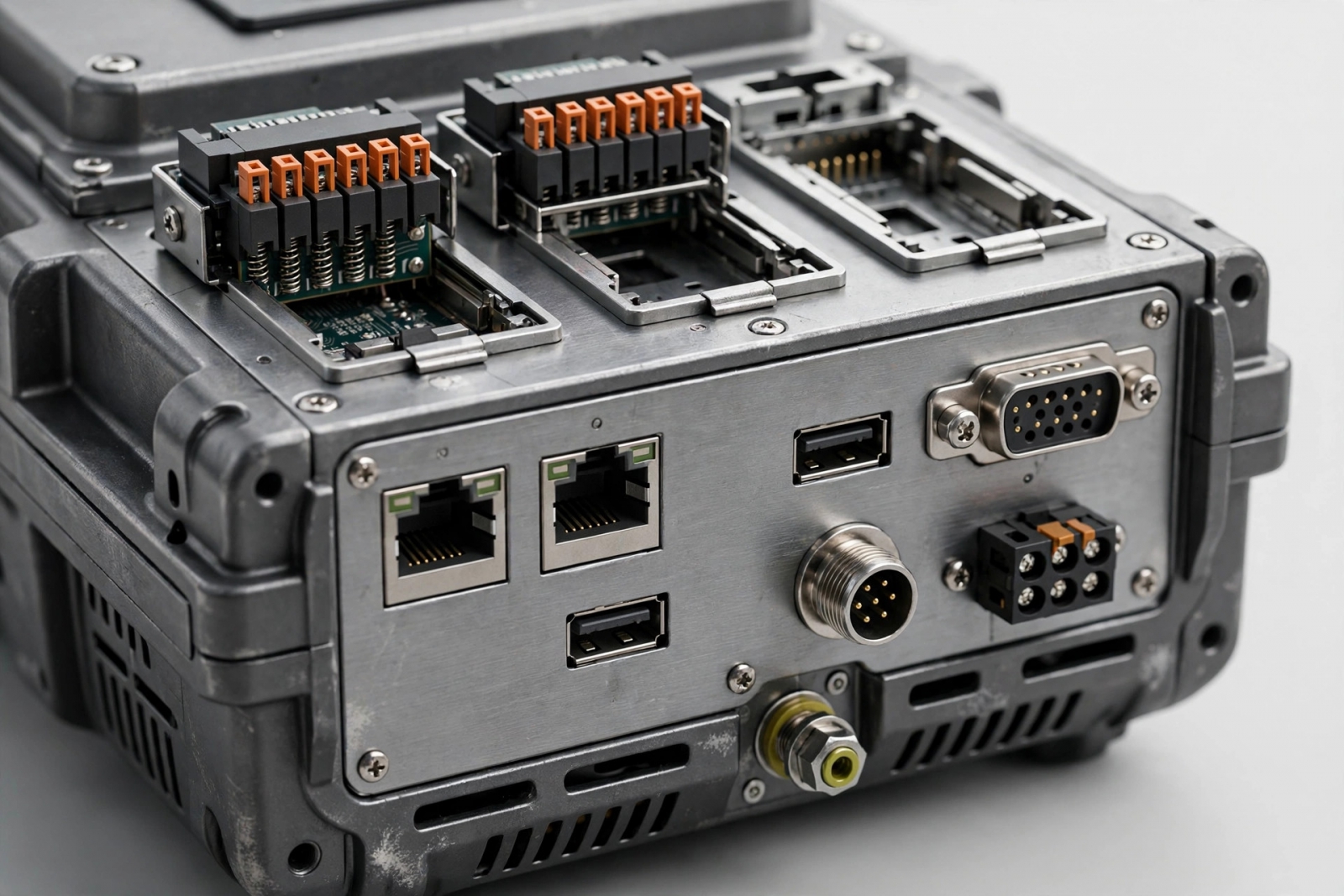

- Kết nối đa dạng: 3 cổng nối tiếp (RS-232, RS-422/485), 1 Ethernet 10/100, 2 USB host và 1 USB device, khe thẻ SD.
- 7 khe module mở rộng: Gắn thêm I/O tương tự, số, TC/RTD, PID — HMI trở thành bộ điều khiển độc lập.
- Chuyển đổi giao thức: Đồng thời chuyển đổi tới 7 giao thức từ hơn 300 driver thiết bị, kết nối đa hãng dễ dàng.
- Ghi dữ liệu & web server: Data logging nâng cao, máy chủ web/FTP cho giám sát và điều khiển từ xa.
- Phần mềm Crimson 3.0 miễn phí: Kéo-thả cấu hình, lập trình C, cập nhật và hỗ trợ miễn phí trọn đời.
- Vỏ nhôm nguyên khối: Chịu rung sốc, mặt trước NEMA 4X/IP66, hoạt động từ -20 đến +60°C.
- Chứng nhận quốc tế: CE, UL/cUL, UL Class 1 Div 2, ATEX, IECEx, ABS — dùng được trong vùng nguy hiểm cháy nổ.
2. Bảng Thông Số Kỹ Thuật HMI Red Lion Graphite G10C0000
| Thông Số Kỹ Thuật | Giá Trị Tiêu Chuẩn (G10C0000) |
|---|---|
| Hãng sản xuất | Red Lion Controls — Xuất xứ: Mỹ / USA |
| Dòng sản phẩm | Graphite Series — HMI mô-đun công nghiệp, model G10C0000 (trong nhà) |
| Kích thước màn hình | 10 inch, công nghệ LCD TFT cảm ứng điện trở |
| Độ phân giải / màu sắc | VGA 640 x 480 pixel, 16 triệu màu |
| Độ sáng / đèn nền | 450 cd/m2, LED, tuổi thọ điển hình 70.000 giờ |
| Cổng nối tiếp | 3 cổng: RS-232 (RJ12) + RS-422/485 (RJ45), cách ly |
| Cổng Ethernet | 1 x 10/100Base-T(X), RJ45, cách ly 1500 Vrms |
| Cổng USB | 2 x USB host type A (2.0) + 1 x USB device type B |
| Khe mở rộng | 7 khe module I/O + khe thẻ SD |
| Chuyển đổi giao thức | Tới 7 giao thức đồng thời, hơn 300 driver thiết bị |
| Chức năng | Data logging, web server, FTP server, OPC, SMS |
| Phần mềm lập trình | Crimson 3.0 — miễn phí, kéo-thả, hỗ trợ lập trình C |
| Nguồn cấp | 10 – 30 VDC (danh định 24 VDC) |
| Công suất tiêu thụ | Điển hình 11 W, tối đa 17 W (47 W khi gắn đủ module) |
| Nhiệt độ làm việc | -20 đến +60 °C |
| Cấp bảo vệ | Mặt trước NEMA 4X / IP66, vỏ nhôm nguyên khối |
| Kích thước / trọng lượng | 275,2 x 217,7 x 52,4 mm / khoảng 2,18 kg |
| Chứng nhận | CE, UL/cUL, UL Class 1 Div 2, ATEX, IECEx, ABS, RoHS |
| Đơn vị phân phối | CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation) |
Đánh giá chi tiết

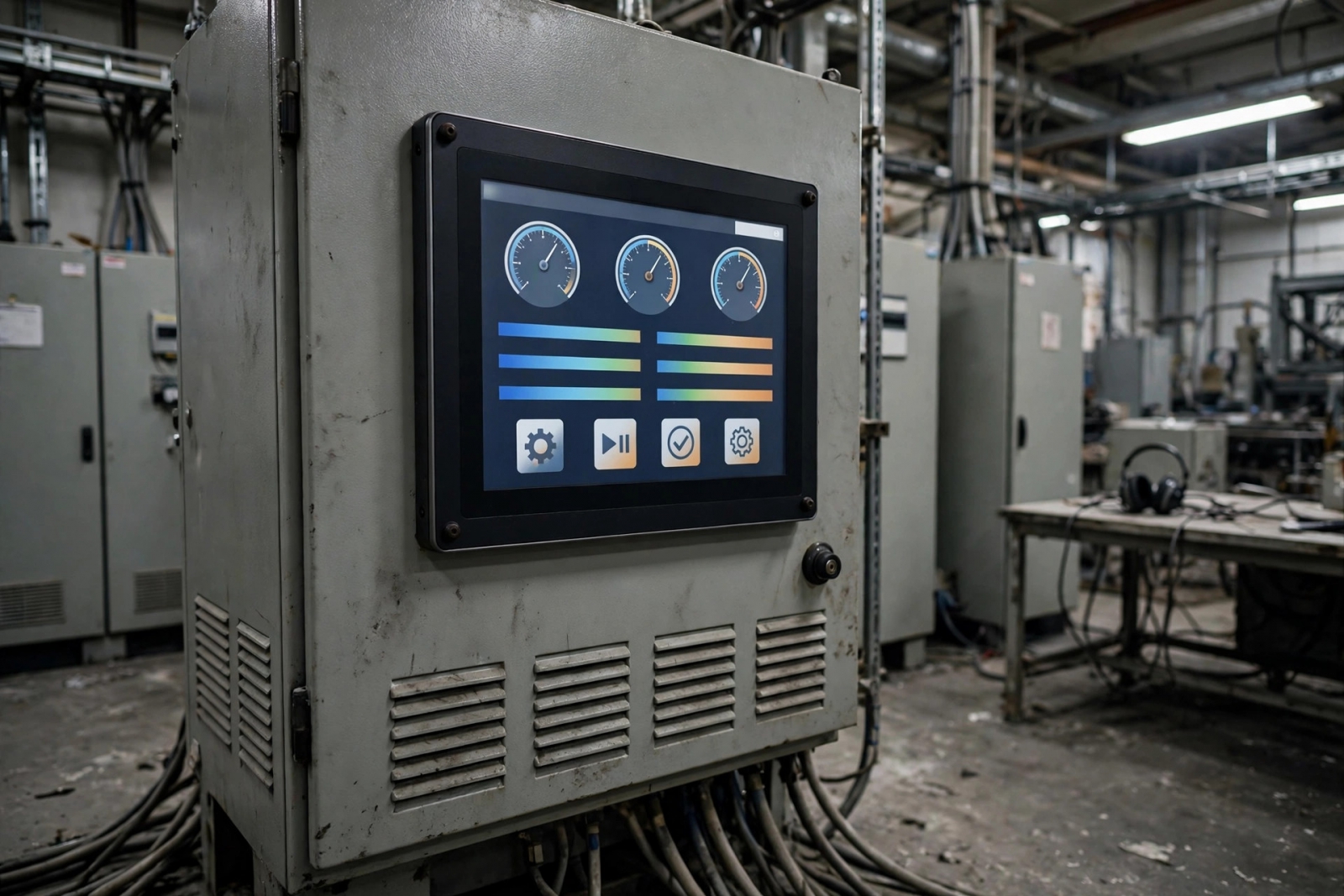

Màn hình HMI Red Lion Graphite G10C0000 là màn hình giao diện người-máy công nghiệp 10 inch, đáp ứng các yêu cầu khắt khe của môi trường tự động hóa hiện đại. Với màn hình cảm ứng điện trở độ phân giải cao, G10C0000 hiển thị sắc nét các đồ họa vận hành, biểu đồ xu hướng và cảnh báo hệ thống, giúp người vận hành giám sát và điều khiển toàn bộ quy trình sản xuất từ một điểm tập trung. Vỏ máy chắc chắn đạt chuẩn IP66 mặt trước, chống bụi và nước, phù hợp lắp đặt trong tủ điện công nghiệp. Điểm mạnh nổi bật của Màn hình HMI Red Lion Graphite G10C0000 là khả năng kết nối đa giao thức vượt trội. Thiết bị hỗ trợ hàng trăm driver truyền thông công nghiệp, cho phép giao tiếp đồng thời với PLC, biến tần, cảm biến và thiết bị trường nhiều hãng khác nhau mà không cần thêm bộ chuyển đổi. Phần mềm lập trình Crimson miễn phí với giao diện trực quan giúp kỹ sư nhanh chóng thiết kế màn hình vận hành, cấu hình truyền thông và lập trình logic. Tính năng ghi dữ liệu, gửi email cảnh báo và truy cập từ xa qua web giúp nâng cao hiệu quả quản trị hệ thống toàn diện. Xét về ứng dụng của Màn hình HMI Red Lion Graphite G10C0000 trong công nghiệp, thiết bị dùng giám sát dây chuyền sản xuất thực phẩm và đồ uống, điều khiển hệ thống xử lý nước, quản lý trạm bơm và năng lượng, cùng tự động hóa nhà máy dược phẩm và hóa chất. Trong mỗi ứng dụng, G10C0000 đều phát huy vai trò trung tâm điều khiển, kết nối liền mạch các thiết bị và cung cấp dữ liệu vận hành thời gian thực cho người quản lý, góp phần tối ưu hiệu suất sản xuất. Là đại lý phân phối Red Lion tại Việt Nam, TMP Automation cung cấp Màn hình HMI Red Lion Graphite G10C0000 chính hãng với đầy đủ chứng từ, chính sách bảo hành theo tiêu chuẩn hãng và dịch vụ hỗ trợ kỹ thuật chuyên sâu. Khách hàng được tư vấn lựa chọn cấu hình phù hợp, hỗ trợ lập trình ban đầu và đào tạo vận hành, đảm bảo hệ thống HMI vận hành nhanh chóng và hiệu quả lâu dài.
3. Tải Tài Liệu Kỹ Thuật: HMI Red Lion Graphite G10
Nhằm hỗ trợ đội ngũ kỹ sư tra cứu thông số chi tiết, kích thước lắp đặt và chọn model:
4. Ứng Dụng Của HMI Graphite G10 Trong Công Nghiệp
- Hệ thống SCADA: Giám sát tập trung, chuyển đổi giao thức từ thiết bị nhiều hãng về trung tâm điều khiển.
- Dây chuyền sản xuất: Điều khiển và trực quan hóa máy móc trong thực phẩm, đồ uống, dược phẩm, bao bì.
- Xử lý nước & nước thải: Giám sát bơm, van, cảm biến tại trạm bơm và nhà máy xử lý nước.
- Dầu khí & hóa chất: Vùng nguy hiểm cháy nổ nhờ chứng nhận UL Class 1 Div 2, ATEX, IECEx.
- Khai khoáng & vật liệu: Chịu rung sốc, nhiệt độ khắc nghiệt tại mỏ, xi măng, thép.
- Tòa nhà & HVAC: Điều khiển, giám sát năng lượng, truy cập từ xa qua web server.
5. Tại Sao Nên Chọn Mua HMI Red Lion Tại TMP Automation?
- Cam kết chính hãng 100%: Đầy đủ chứng từ xuất xứ CO và chất lượng CQ.
- Tư vấn chọn model: Hỗ trợ chọn kích thước màn hình, module I/O theo ứng dụng.
- Hỗ trợ lập trình Crimson: Hướng dẫn cấu hình giao diện, ánh xạ dữ liệu đa giao thức.
- Giá cạnh tranh & hỗ trợ dự án: Nhập khẩu trực tiếp, chiết khấu tốt cho nhà máy.
- Giao hàng toàn quốc: TP.HCM, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai, Hải Phòng...
