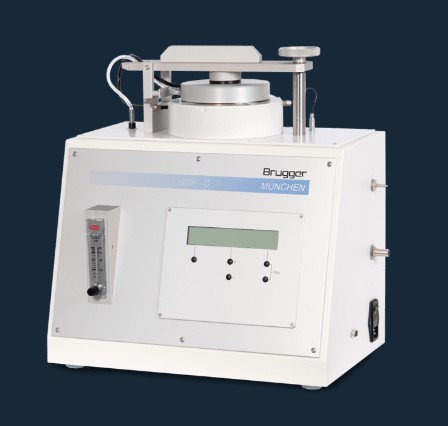

Máy kiểm tra độ thẩm khí GDP-C - ISO 15105-1 | Brugger
Máy kiểm tra độ thẩm khí GDP-C của Brugger Feinmechanik (Đức) là thiết bị đo độ thẩm của khí khô qua màng và vật liệu tương tự theo nguyên lý áp kế chuẩn ISO 15105-1 và ASTM D1434-82(2015). Mẫu được đặt giữa hai nửa của ô thẩm thấu, khí thấm qua vật liệu làm tăng áp suất ở ngăn dưới và được đánh giá theo thời gian cùng thể tích riêng của thiết bị. Dải đo 0,5 đến 30.000 cm3/(m2 ngày bar), nhiệt độ mẫu điều chỉnh từ âm 20 đến 80 độ C bằng bộ điều nhiệt bồn nước ngoài. TMP Automation phân phối chính hãng Brugger tại Việt Nam, hỗ trợ lắp đặt, cấu hình phần mềm và tư vấn ứng dụng tận nơi.
Tổng quan sản phẩm
Máy kiểm tra độ thẩm khí GDP-C được thiết kế để kiểm tra tính thẩm của khí khô trên màng và các vật liệu tương tự theo nguyên tắc áp kế (manometric) chuẩn ISO 15105-1. Mẫu được đặt giữa phần trên và phần dưới của ô thẩm thấu, trong đó thể tích của phần dưới càng nhỏ càng tốt và đã biết chính xác. Trước mỗi phép thử, phần dưới của ô thẩm thấu được hút chân không, sau đó phần trên được nạp đầy khí thử. Khí thấm qua vật liệu làm tăng áp suất ở phần dưới của ô thẩm thấu, và độ thẩm khí được xác định bằng cách đánh giá mức tăng áp suất này theo thời gian và thể tích riêng của thiết bị. Mức tăng áp suất trong thời gian thử được đánh giá và hiển thị bởi một máy tính bên ngoài, kết nối với GDP-C bằng giao diện nối tiếp.
Nhiệt độ mẫu có thể điều chỉnh trong khoảng âm 20 độ C đến 80 độ C bằng bộ điều nhiệt bồn nước ngoài, một dải nhiệt rộng hơn nhiều so với các thiết bị thẩm khí tích hợp, cho phép nghiên cứu ảnh hưởng của nhiệt độ đến độ thẩm khí trong điều kiện lạnh sâu hay nhiệt độ cao. Phần mềm GDP-C trên máy tính ngoài cho phép cài đặt thông số cho các quy trình thử khác nhau, xem biểu diễn đồ họa của quá trình thử, in biểu đồ, lưu kết quả vào cơ sở dữ liệu Microsoft Access, truy xuất và chỉnh sửa biểu đồ cùng kết quả từ các lần thử trước, đồng thời lưu, truy xuất và in dữ liệu thử đặc biệt như điều hòa trước mẫu.

Bảng thông số kỹ thuật Máy kiểm tra độ thẩm khí GDP-C Brugger Feinmechanik
| Thông số | Giá trị / Mô tả |
|---|---|
| Hãng sản xuất | Brugger Feinmechanik (Đức) |
| Model | GDP-C |
| Loại thiết bị | Máy kiểm tra độ thẩm khí của màng theo nguyên lý áp kế |
| Phương pháp đo | Xác định định lượng độ thẩm khí của màng bằng phương pháp chênh áp (manometric) theo ISO 15105-1 |
| Khí thử | Mọi khí không ăn mòn và không cháy |
| Lưu lượng khí thử khuyến nghị | 60 đến 100 cm3/phút |
| Dải đo | 0,5 đến 30.000 cm3/(m2 ngày bar) |
| Độ phân giải | 0,1 cm3/(m2 ngày bar) |
| Cảm biến áp suất chính | Phần tử piezoresistive, ổn định nhiệt; dải 0 đến 1100 hPa, dung sai nhỏ hơn 0,3% áp suất cuối (1000 hPa) |
| Độ phân giải áp suất chính | 0,01 hPa hiển thị; 21 bit nội bộ |
| Lưu trữ dữ liệu áp suất chính | Tối đa 4096 giá trị thử, khoảng thời gian động |
| Đồng hồ đo hấp thụ áp suất | Phần tử piezoresistive, dải 0 đến 2000 hPa, dung sai nhỏ hơn 1% áp suất cuối (1000 hPa) |
| Độ phân giải đồng hồ hấp thụ | 0,1 hPa hiển thị; lưu trữ tối đa 512 giá trị thử |
| Nhiệt độ mẫu | Âm 20 đến 80 độ C với bộ điều nhiệt ngoài; dung sai cảm biến nhiệt độ cộng trừ 1,5 độ C |
| Độ phân giải hiển thị nhiệt độ | 0,1 độ C; lưu trữ tối đa 512 giá trị thử |
| Giao diện PC | Cổng nối tiếp RS232, 115.200 Baud |
| Kích thước | 50 x 31 x 74 cm |
| Trọng lượng | 20 kg |
| Nhiệt độ làm việc | 20 đến 26 độ C, giữ không đổi khi đo màng có tốc độ truyền khí thấp |
| Nhiệt độ bảo quản | 0 đến 50 độ C |
| Độ ẩm tương đối | Tối đa 80%, không ngưng tụ |
| Nguồn điện | GDP-C 230 V / 50-60 Hz, khoảng 50 W; PC khoảng 50 W; màn hình khoảng 150 W; bộ điều nhiệt khoảng 2300 W |
| Tiêu chuẩn áp dụng | ISO 15105-1 / ASTM D1434-82(2015) quy trình M |
| Đơn vị phân phối | CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation) |

Đánh giá chi tiết
Máy kiểm tra độ thẩm khí GDP-C thuyết phục trước hết bằng dải nhiệt độ mẫu rất rộng, từ âm 20 đến 80 độ C nhờ bộ điều nhiệt bồn nước ngoài, một lợi thế rõ rệt khi phòng thí nghiệm cần nghiên cứu ảnh hưởng của nhiệt độ đến độ thẩm khí của màng trong điều kiện lạnh sâu hay nhiệt độ cao. Trong khi nhiều thiết bị thẩm khí tích hợp chỉ làm việc quanh nhiệt độ phòng, GDP-C cho phép đo cùng một loại màng ở nhiều mức nhiệt khác nhau để xây dựng đường cong phụ thuộc nhiệt độ, dữ liệu quan trọng khi thiết kế bao bì cho sản phẩm bảo quản lạnh hay vận chuyển qua vùng khí hậu nóng. Dải đo 0,5 đến 30.000 cm3/(m2 ngày bar) phủ trọn nhu cầu kiểm tra từ màng rào cản cao đến màng thông thường, với độ phân giải 0,1 cm3/(m2 ngày bar) đủ nhạy để phân biệt các lô màng gần giống nhau. Khả năng tự động hóa cũng đáng chú ý: sau khi cài đặt thời gian hút chân không trước từ 10 giây đến 48 giờ, phép thử chạy tự động hoàn toàn, giải phóng nhân viên khỏi việc canh chừng thiết bị trong các phép đo kéo dài. GDP-C cũng là lựa chọn hợp lý cho phòng thí nghiệm đã có sẵn máy tính và bộ điều nhiệt, bởi thiết bị có thể giao kèm máy tính đã cấu hình sẵn và dùng ngay. Trong thực tế, ứng dụng của Máy kiểm tra độ thẩm khí GDP-C trong công nghiệp trải rộng từ kiểm soát chất lượng màng bao bì thực phẩm và dược phẩm, hiệu chỉnh phát triển bao bì, nghiên cứu vật liệu trong viện và trường đại học, đến kiểm tra màng nhựa, màng composite, vật liệu bao bì phẳng, cao su và giấy tráng. Khi chọn mua, khách hàng nên xác định trước dải nhiệt độ đo thực tế và loại khí thử chủ yếu, đồng thời chuẩn bị sẵn bộ điều nhiệt bồn nước ngoài và máy tính đánh giá; đội ngũ của đại lý phân phối Brugger tại Việt Nam là TMP Automation sẽ hỗ trợ chọn cấu hình, lắp đặt và tư vấn ứng dụng phù hợp trước khi báo giá.
Tài liệu kỹ thuật: tham khảo catalogue Brugger Feinmechanik về model GDP-C, và liên hệ TMP Automation để nhận tài liệu đúng mã đặt hàng cùng báo giá bộ điều nhiệt và máy tính kèm theo.
Tính năng nổi bật
- Đo theo nguyên lý áp kế chuẩn ISO 15105-1 và ASTM D1434-82(2015) quy trình M.
- Dải nhiệt độ mẫu rộng âm 20 đến 80 độ C nhờ bộ điều nhiệt bồn nước ngoài.
- Cảm biến áp suất piezoresistive ổn định nhiệt, dung sai nhỏ hơn 0,3%, đo được màng thẩm khí rất thấp trong phòng không có điều hòa.
- Dải đo 0,5 đến 30.000 cm3/(m2 ngày bar), độ phân giải 0,1 cm3/(m2 ngày bar).
- Phần mềm đánh giá trên PC: một máy tính dùng chung cho nhiều thiết bị GDP-C, lưu dữ liệu vào Microsoft Access, xuất thô sang Excel.
- Tự động hóa phép thử: cài đặt thời gian hút chân không trước từ 10 giây đến 48 giờ, máy chạy tự động.
- Màn hình LCD hiển thị nhanh các thông số quan trọng; đo được mọi khí không ăn mòn và không cháy.
- Có thể giao kèm máy tính đã cấu hình sẵn, dùng ngay sau khi lắp đặt.
Ứng dụng
- Kiểm soát chất lượng màng bao bì thực phẩm và dược phẩm trong sản xuất.
- Hiệu chỉnh và phát triển bao bì: đo độ thẩm khí ở nhiều mức nhiệt độ khác nhau.
- Nghiên cứu vật liệu bao bì mới tại viện nghiên cứu và trường đại học.
- Kiểm tra màng nhựa, màng composite, vật liệu bao bì phẳng, cao su và giấy tráng.
- Đánh giá ảnh hưởng của nhiệt độ đến độ thẩm khí của màng trong điều kiện lạnh sâu và nhiệt độ cao.
- Lưu trữ và truy xuất dữ liệu thử để so sánh các lô màng và theo dõi chất lượng theo thời gian.
Vì sao mua tại TMP Vietnam
- Cam kết chính hãng Brugger Feinmechanik (Đức), đầy đủ chứng từ CO/CQ theo từng lô hàng.
- Tư vấn chọn cấu hình GDP-C theo dải nhiệt độ và loại khí thử thực tế của khách hàng.
- Hỗ trợ lắp đặt, cấu hình phần mềm đánh giá, hướng dẫn vận hành và đào tạo tại chỗ.
- Giá cạnh tranh cho nhà máy bao bì, phòng thí nghiệm và viện nghiên cứu, giao hàng toàn quốc.
