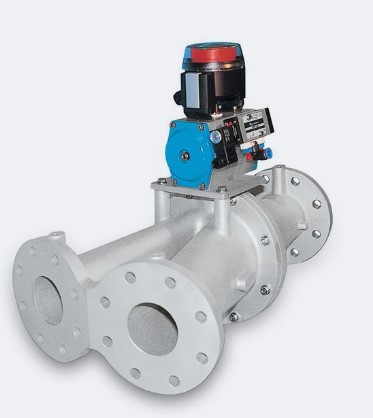

Van chuyển đổi FDV DMN là van cánh đảo (Flap Type Diverter) của hãng DMN-WESTINGHOUSE (Hà Lan), chuyên chuyển hướng bột và hạt trong hệ thống vận chuyển khí nén. Van có hai phiên bản: FDV-F nối mặt bích dải cỡ 50 đến 250 và FDV-P nối ống dải cỡ 50 đến 150, thân bằng nhôm, gang hoặc thép không gỉ 316, cánh đảo dạng parabol cho độ kín tối ưu và tổn thất áp suất tối thiểu. Bốn chế độ vận hành gồm xi lanh khí nén, cơ cấu chấp hành khí nén, cơ cấu chấp hành điện và vận hành tay. TMP Automation phân phối chính hãng DMN tại Việt Nam, hỗ trợ chọn cỡ, báo giá và giao hàng toàn quốc.
Tổng quan sản phẩm
DMN-WESTINGHOUSE là nhà sản xuất chuyên sâu về van quay và van chuyển đổi cho ngành xử lý vật liệu rời khô, với hơn 45 năm kinh nghiệm và trụ sở tại Hà Lan. Hãng chỉ tập trung vào đúng hai dòng sản phẩm này nên mỗi chi tiết đều được tối ưu cho độ kín, độ bền và khả năng vệ sinh trong môi trường bột, hạt. Tại Việt Nam, TMP Automation là đại lý phân phối DMN, tư vấn chọn model theo đúng sản phẩm, kiểu kết nối và chế độ vận hành thực tế của từng nhà máy.
Van chuyển đổi FDV DMN dùng cánh đảo dạng parabol để chuyển hướng dòng bột và hạt trong tuyến khí nén. Cánh đảo có thể lắp thêm lớp phủ tùy theo sản phẩm, giúp giảm mài mòn và tăng độ kín. Thiết kế van nhỏ gọn, kết cấu đơn giản, tổn thất áp suất tối thiểu nên không làm tăng tải cho quạt và hệ thống khí nén. Hai phiên bản nối mặt bích và nối ống cho phép lắp lẫn vào cả tuyến mới lẫn tuyến cải tạo mà không cần sửa nhiều.

Bảng thông số kỹ thuật Van chuyển đổi FDV DMN
| Thông số | Giá trị / Mô tả |
|---|---|
| Hãng sản xuất | DMN-WESTINGHOUSE (Hà Lan) |
| Model | FDV — Flap Type Diverter, van cánh đảo |
| Loại thiết bị | Van cánh đảo chuyển hướng bột và hạt trong hệ vận chuyển khí nén |
| Phiên bản | FDV-F nối mặt bích; FDV-P nối ống |
| Cỡ van FDV-F | 50, 65, 80, 100, 125, 150, 200, 250 |
| Cỡ van FDV-P | 50, 65, 80, 100, 125, 150 |
| Cơ cấu chuyển hướng | Cánh đảo dạng parabol, có thể lắp thêm lớp phủ tùy sản phẩm |
| Vật liệu thân van | Nhôm, gang hoặc thép không gỉ 316 |
| Chế độ vận hành | Xi lanh khí nén; cơ cấu chấp hành khí nén; cơ cấu chấp hành điện; vận hành tay |
| Mặt bích | Khoan theo tiêu chuẩn PN10, ANSI 150 lbs và JIS |
| Đặc điểm dòng chảy | Kết cấu nhỏ gọn, độ kín tối ưu, tổn thất áp suất tối thiểu |
| Tuân thủ vật liệu tiếp xúc thực phẩm | Phiên bản tuân thủ EC 1935/2004 (tùy chọn) |
| Chống cháy nổ | Phiên bản tuân thủ ATEX 2014/34/EU (tùy chọn) |
| Xuất xứ | Hà Lan |
| Đơn vị phân phối | CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation) |
.png)
Đánh giá chi tiết
Van chuyển đổi FDV DMN thuyết phục trước hết bằng cánh đảo dạng parabol, hình dạng được tính toán để dòng bột và hạt trượt qua van êm hơn cánh phẳng thông thường, vừa tăng độ kín khi đóng, vừa giảm tổn thất áp suất trên toàn tuyến. Tổn thất áp suất tối thiểu là lợi ích thực tế rất lớn: quạt cấp khí không phải tăng công suất để bù áp, hệ thống chạy êm hơn và tiết kiệm điện hơn trong suốt vòng đời. Hai phiên bản FDV-F nối mặt bích dải cỡ 50 đến 250 và FDV-P nối ống dải cỡ 50 đến 150 cho phép nhà máy chọn đúng kiểu kết nối với tuyến sẵn có, không cần mặt bích chuyển đổi hay sửa ống. Ba lựa chọn vật liệu nhôm, gang và thép không gỉ 316 giúp cân đối giữa chi phí, trọng lượng và yêu cầu vệ sinh: nhôm nhẹ và kinh tế cho tuyến khô thông thường, gang bền cho tuyến chịu va đập, thép không gỉ 316 cho thực phẩm và hóa chất. Bốn chế độ vận hành từ xi lanh khí nén, cơ cấu chấp hành khí nén, cơ cấu chấp hành điện đến vận hành tay giúp van lắp được cả trong hệ tự động hóa hoàn toàn lẫn vị trí vận hành thủ công ít chuyển đổi. Cánh đảo có thể lắp thêm lớp phủ tùy theo tính chất sản phẩm, nhờ đó tăng tuổi thọ khi chạy sản phẩm mài mòn nhẹ mà không cần đổi cả thân van. Khi chọn mua, cần đối chiếu đúng phiên bản FDV-F hay FDV-P theo kiểu kết nối tuyến, đúng cỡ van theo lưu lượng và đúng chế độ vận hành theo mức độ tự động hóa của nhà máy. Trong thực tế, ứng dụng của Van chuyển đổi FDV DMN trong công nghiệp trải rộng từ chuyển hướng bột mì và sữa bột tới hai silo, định tuyến hạt nhựa tới hai máy đùn, phân phối bột dược tới hai dây chuyền đóng gói, cho tới thức ăn chăn nuôi, thức ăn thủy sản và hóa chất dạng hạt cần chuyển hướng đơn giản, gọn nhẹ và ít tổn thất áp suất. Đội ngũ của đại lý phân phối DMN tại Việt Nam là TMP Automation sẽ hỗ trợ đối chiếu catalogue hãng và báo giá đúng phiên bản FDV-F hay FDV-P, tránh chọn nhầm kiểu kết nối gây phải sửa ống khi lắp đặt.

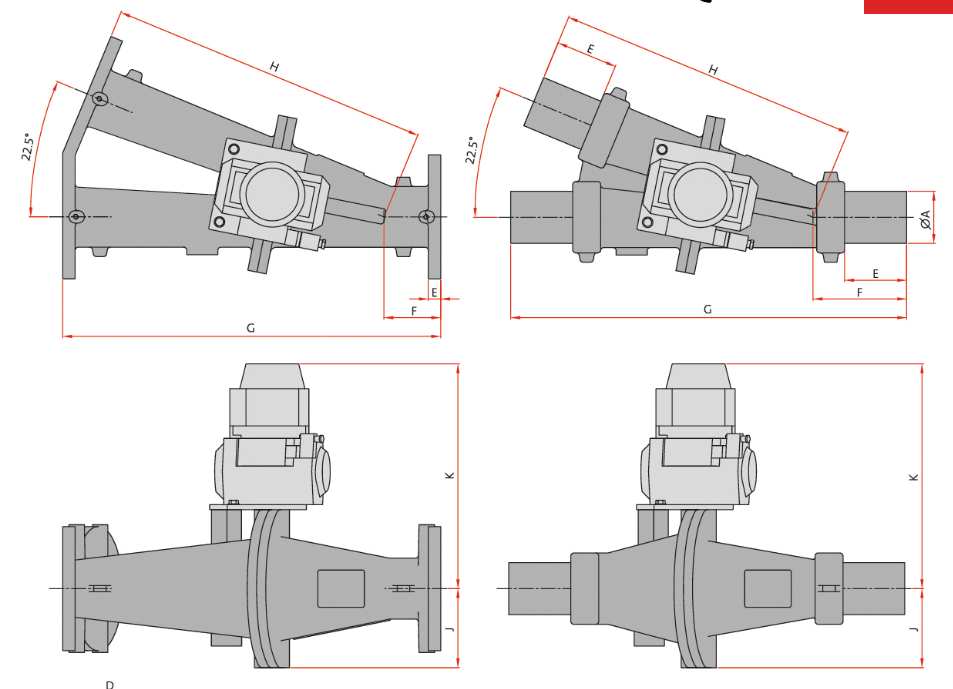

Tải tài liệu: Catalogue dải sản phẩm van quay và van chuyển đổi DMN-WESTINGHOUSE (PDF, tiếng Anh) — xem và tải catalogue chính hãng DMN-WESTINGHOUSE. Bản vẽ kích thước và chứng chỉ ATEX theo từng cỡ, liên hệ TMP Vietnam để nhận file theo đúng model đặt hàng.

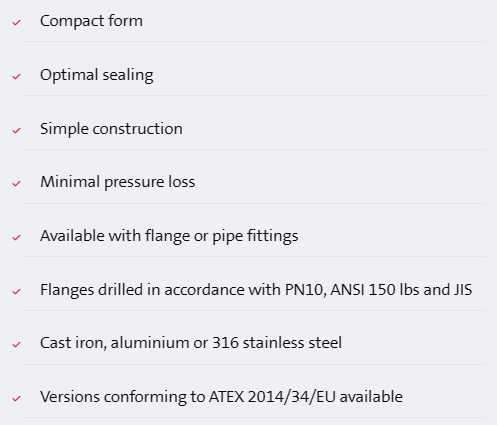

Tính năng nổi bật
- Cánh đảo dạng parabol cho độ kín tối ưu, tổn thất áp suất tối thiểu, tiết kiệm năng lượng quạt cấp khí.
- Hai phiên bản: FDV-F nối mặt bích cỡ 50 đến 250 và FDV-P nối ống cỡ 50 đến 150.
- Thân bằng nhôm, gang hoặc thép không gỉ 316, cân đối giữa chi phí, trọng lượng và yêu cầu vệ sinh.
- Bốn chế độ vận hành: xi lanh khí nén, cơ cấu chấp hành khí nén, cơ cấu chấp hành điện và vận hành tay.
- Kết cấu nhỏ gọn, đơn giản, dễ lắp đặt và bảo trì; mặt bích khoan theo PN10, ANSI 150 lbs và JIS.
- Cánh đảo có thể lắp thêm lớp phủ tùy theo tính chất sản phẩm, tăng tuổi thọ với sản phẩm mài mòn nhẹ.
- Phiên bản tuân thủ EC 1935/2004 và ATEX 2014/34/EU cho thực phẩm và môi trường bụi cháy nổ.
Ứng dụng
- Thực phẩm và sữa bột: chuyển hướng sữa bột, bột mì tới hai silo hoặc hai dây chuyền chế biến.
- Dược phẩm: định tuyến bột dược tới hai dây chuyền đóng gói trong hệ thống khí nén.
- Nhựa và hóa chất: chuyển hướng hạt nhựa, hạt hóa chất tới hai máy đùn hoặc hai máy trộn.
- Thức ăn chăn nuôi và thủy sản: phân phối nguyên liệu dạng hạt tới hai điểm phối trộn và đóng bao.
- Hệ thống vận chuyển khí nén cần van chuyển hướng gọn nhẹ, tổn thất áp suất thấp, vận hành linh hoạt.
.png)
Vì sao mua tại TMP Vietnam
- Cam kết chính hãng DMN-WESTINGHOUSE (Hà Lan), đầy đủ chứng từ CO/CQ và chứng nhận ATEX, EC 1935/2004 theo từng đơn hàng.
- Tư vấn chọn đúng phiên bản FDV-F hay FDV-P và đúng cỡ theo kiểu kết nối tuyến và lưu lượng thực tế của nhà máy.
- Hỗ trợ kỹ thuật lắp đặt, đấu nối khí nén hoặc điện, thay cánh đảo và vận hành thử.
- Giá cạnh tranh cho nhà máy, nhà thầu và đơn vị tích hợp hệ thống, giao hàng toàn quốc.
