Chỉ Thị Mức Gắn Trên KSR Kuebler UTN Từ Tính

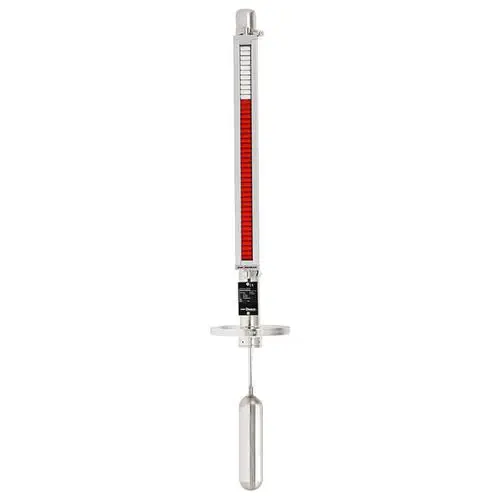

Chỉ thị mức gắn trên KSR Kuebler UTN là thiết bị hiển thị mức chất lỏng gắn trên đỉnh bồn của hãng KSR Kuebler, Đức, nay thuộc tập đoàn WIKA. UTN gồm buồng đo, phao có cần dẫn hướng và hệ từ vĩnh cửu: khi mức chất lỏng trong bồn lên xuống, phao di chuyển và truyền mức qua thành buồng đo tới bộ hiển thị từ bên ngoài mà không cần nguồn điện. Bộ hiển thị gồm các con lăn hoặc lá lật từ xếp cách nhau 10mm, chuyển từ trắng sang đỏ khi mức tăng và ngược lại, tạo thành cột đỏ dễ đọc từ xa. Thiết bị chịu áp suất từ chân không tới 40 bar và nhiệt độ tới 300 độ C. TMP Automation là đại lý phân phối KSR Kuebler chính hãng tại Việt Nam.
Tổng quan
UTN hiển thị mức bằng phao và hệ từ, không cần nguồn điện, lắp trên đỉnh bồn qua mặt bích hoặc ren, phù hợp bồn không có vị trí lắp bên hông.
| Thông số | Giá trị |
|---|---|
| Model | UTN |
| Loại | Chỉ thị mức gắn trên (top-mounted) hiển thị từ, không cần nguồn |
| Hãng | KSR Kuebler (thuộc tập đoàn WIKA) |
| Nguyên lý | Phao và hệ từ truyền mức qua thành buồng đo tới con lăn/lá lật từ |
| Hiển thị | Con lăn hoặc lá lật từ đỏ/trắng, bước 10mm, cột đỏ theo mức |
| Áp suất | Chân không tới 40 bar |
| Nhiệt độ | Tới 300 độ C (tùy vật liệu và phiên bản) |
| Phiên bản | UTN-C buồng 42mm; UTN-S buồng 60mm |
| Vật liệu | Inox 1.4571 (316Ti) hoặc 1.4401/1.4404 (316/316L) |
| Kết nối | Mặt bích hoặc ren trên đỉnh bồn |
| Tùy chọn | Cảm biến mức, công tắc từ, phiên bản phòng nổ |
| Tiêu chuẩn | AD2000, ASME B31.3, EN 13445 |
| Xuất xứ | Đức |
| Phân phối | TMP Automation |
Đánh giá chi tiết
Chỉ thị mức gắn trên KSR Kuebler UTN có điểm mạnh đầu tiên là khả năng hiển thị mức hoàn toàn không cần nguồn điện: phao và hệ từ vĩnh cửu truyền mức qua thành buồng đo để lật các con lăn đỏ/trắng, nên người vận hành đọc được mức bồn ngay cả khi mất điện hoặc tại vị trí không có nguồn cấp. Khác với kính thủy chỉ thị mức dễ vỡ và khó đọc khi chất lỏng sẫm màu, bộ hiển thị từ của UTN cho cột đỏ tương phản cao, đọc rõ từ xa và không tiếp xúc trực tiếp với môi chất, nên không bị bám bẩn hay ăn mòn làm mờ vạch mức. Về lắp đặt, chỉ thị mức gắn trên KSR Kuebler UTN lắp trực tiếp trên đỉnh bồn qua mặt bích hoặc ren, giải quyết bài toán bồn không có vị trí lắp bên hông hoặc bồn ngầm, bồn có lớp cách nhiệt dày mà chỉ thị bypass khó bố trí. Hai cỡ buồng UTN-C 42mm và UTN-S 60mm cùng vật liệu inox 1.4571 hoặc 316/316L cho phép chọn cấu hình theo áp suất tới 40 bar và nhiệt độ tới 300 độ C, đồng thời gắn thêm cảm biến mức hoặc công tắc từ khi cần đưa tín hiệu về PLC mà vẫn giữ hiển thị tại chỗ làm dự phòng độc lập. Xét về ứng dụng của chỉ thị mức gắn trên KSR Kuebler UTN trong công nghiệp, sản phẩm phù hợp bồn chứa hóa chất, dầu, nước cấp và bồn công nghệ trong nhà máy hóa chất, thực phẩm, năng lượng và xử lý nước, đặc biệt ở những bồn cần hiển thị tại chỗ tin cậy và an toàn. Để mua hàng chính hãng Đức đúng cỡ buồng, vật liệu và kết nối theo từng bồn, khách hàng nên tìm đến đại lý phân phối KSR Kuebler tại Việt Nam có năng lực chọn cấu hình đo mức như TMP Automation.
Tải tài liệu
Tài liệu kỹ thuật của KSR Kuebler UTN được cung cấp theo yêu cầu. Liên hệ TMP Automation để nhận catalogue, bản vẽ lắp đặt và hướng dẫn chọn cỡ buồng, vật liệu.
- Catalogue chỉ thị mức KSR Kuebler UTN
- Bản vẽ lắp đặt gắn trên đỉnh bồn
- Hướng dẫn chọn UTN-C và UTN-S
Tính năng nổi bật
- Hiển thị mức không cần nguồn điện, đọc được khi mất điện
- Cột con lăn đỏ/trắng tương phản cao, đọc rõ từ xa
- Lắp trên đỉnh bồn, phù hợp bồn ngầm và bồn cách nhiệt dày
- Tùy chọn cảm biến mức, công tắc từ và phiên bản phòng nổ
Ứng dụng
- Bồn chứa hóa chất, dầu và nước cấp
- Bồn công nghệ trong nhà máy hóa chất và thực phẩm
- Nhà máy năng lượng và xử lý nước
- Bồn cần hiển thị tại chỗ tin cậy và an toàn
Tại sao mua tại TMP
TMP Automation là đại lý phân phối KSR Kuebler chính hãng tại Việt Nam, hỗ trợ chọn đúng cỡ buồng, vật liệu và kết nối theo từng bồn, cùng báo giá nhanh qua hotline 0971 731 708.
