Công Tắc Từ Gắn Bypass KSR Kuebler BGU - Chính Hãng | TMP

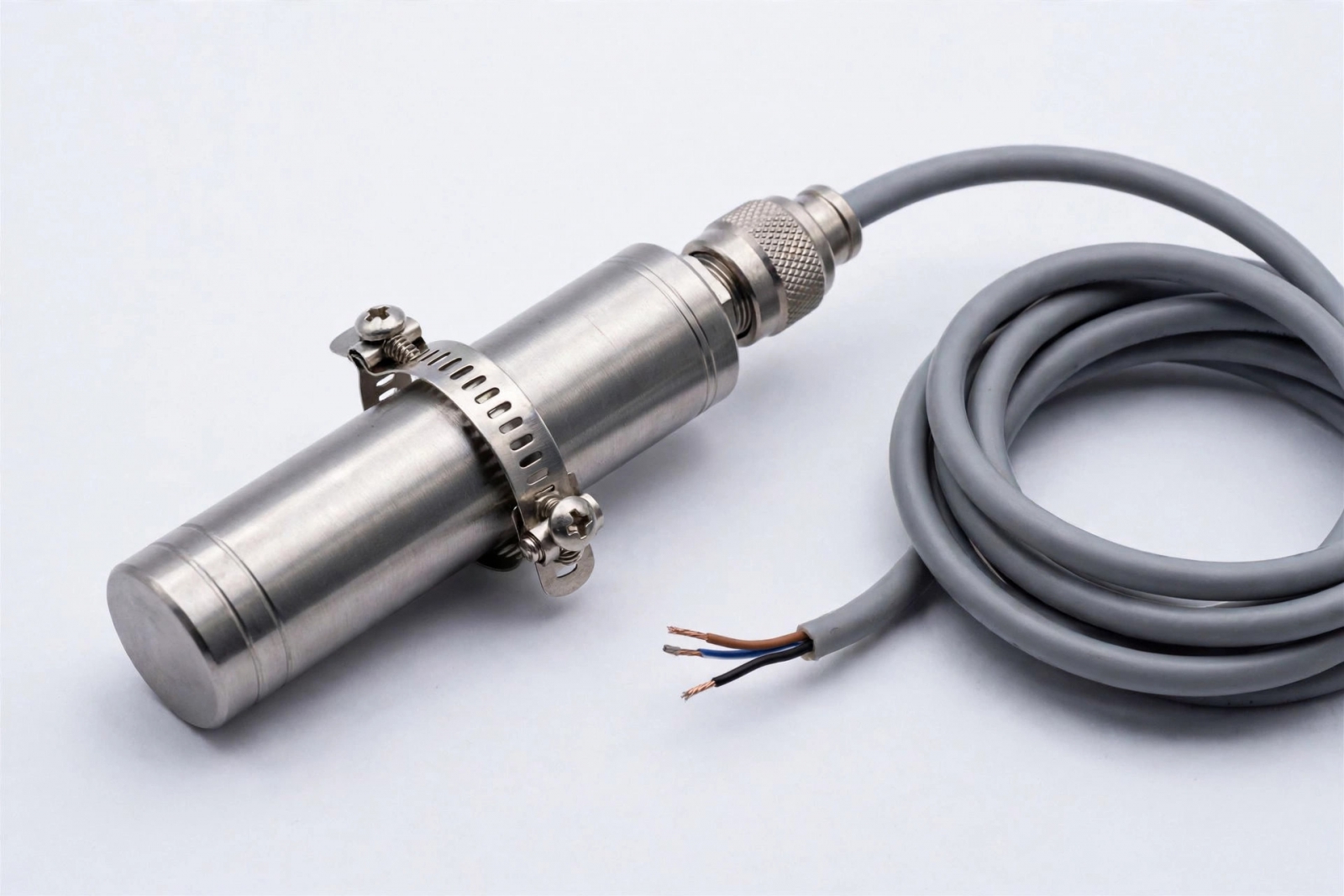

Công tắc từ gắn bypass KSR Kuebler BGU (Xuất xứ: Đức) là dòng công tắc báo mức (magnetic switch) gắn ngoài của hãng KSR Kuebler Niveau-Messtechnik — thương hiệu đo mức hàng đầu của Đức, hiện là thành viên của WIKA Group. Công tắc được kích hoạt không tiếp xúc bởi từ trường của phao trong ống bypass của thước đo mức từ tính BNA, phát hiện một hoặc nhiều điểm mức rời rạc để điều khiển bơm, van và báo động. Tiếp điểm reed bistable 1 SPDT có khả năng đóng cắt 230 VAC / 60 VA / 1 A, vỏ nhôm anodized chuẩn IP65, tùy chọn bản chống nổ Ex i / Ex d và nhiều biến thể: reed, microswitch, initiator, NAMUR. Kẹp trượt trên ống bypass cho phép hiệu chỉnh điểm mức linh hoạt. TMP Automation phân phối chính hãng tại Việt Nam, đầy đủ CO/CQ và hỗ trợ kỹ thuật.
Quý khách hàng có thể tra cứu thêm thông tin sản phẩm và tài liệu kỹ thuật từ nhà sản xuất chính thức tại: Trang sản phẩm KSR Kuebler Niveau-Messtechnik AG — WIKA Group (Đức)
1. Tổng Quan Về Công Tắc Từ Gắn Bypass KSR Kuebler BGU

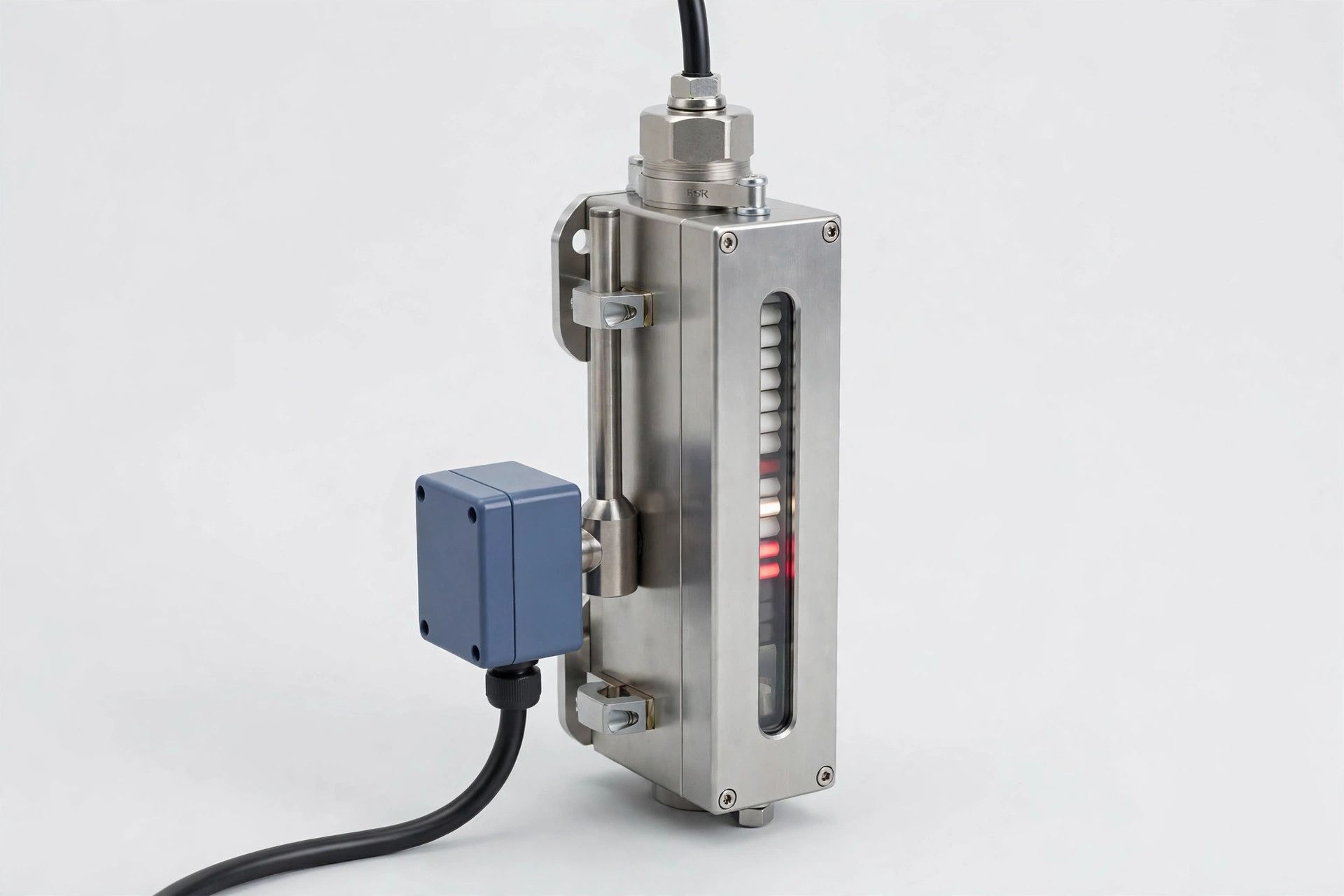

KSR Kuebler BGU là dòng công tắc từ (bypass magnetic switch) dùng để phát hiện một hoặc nhiều điểm mức rời rạc trên thước đo mức bypass BNA của KSR Kuebler — nhà sản xuất thiết bị đo mức của Đức (thuộc WIKA Group). Khi phao nam châm trong ống bypass dâng lên hoặc hạ xuống theo mức chất lỏng trong bồn, từ trường hướng tâm của nam châm tác động qua thành ống, xoay cơ cấu tiếp điểm bên trong công tắc gắn ở mặt ngoài — hoàn toàn không tiếp xúc cơ học với môi chất.
Điểm mạnh cốt lõi của BGU là tiếp điểm reed kiểu bistable (ổn định kép) dạng 1 SPDT: trạng thái tiếp điểm được giữ nguyên sau khi phao đi qua, không bị rung/chập chờn tại điểm chuyển đổi — cần đưa công tắc về vị trí khởi động (slowly di chuyển nam châm/phao từ dưới lên rồi xuống) khi commissioning. Dòng BGU đa dạng biến thể: BGU-A (vỏ nhôm, đầu nối cáp), BGU-M12 (đầu nối plug M12), BGU-V (vỏ inox), BGU-AD (vỏ nhôm chuẩn ATEX), BGU-AM (microswitch ATEX), BGU-AIH/AIL (initiator báo mức cao/thấp), BGU-AHT/VHT (reed chịu nhiệt độ cao), BGU-AR (chuyển mạch xoay), cùng tùy chọn bản chống nổ Ex i (II 1 G Ex ia IIC T6–T3) và Ex d. Kẹp bằng đai siết (tightening strap) hoặc khối trượt (sliding block) trên ống bypass/dải hiển thị MRA cho phép gắn linh hoạt, hiệu chỉnh điểm báo mức dễ dàng tại hiện trường.
Các tính năng kỹ thuật nổi bật:
- Tiếp điểm reed bistable: 1 SPDT, trạng thái giữ nguyên sau khi phao đi qua — không rung tại điểm chuyển đổi.
- Khả năng đóng cắt cao: Bản tiêu chuẩn 230 VAC / 60 VA / 1 A; bản BGU-AM lên tới 230 VAC / 180 VA / 5 A.
- Chống nổ ATEX: Tùy chọn Ex i (II 1 G Ex ia IIC T6–T3) và Ex d cho vùng nguy hiểm.
- Nhiệt độ rộng: Môi chất từ -196 đến +380°C (tùy biến thể, bản chịu nhiệt BGU-AHT/VHT).
- Vỏ bảo vệ IP65: Nhôm anodized hoặc inox, chịu môi trường công nghiệp.
- Lắp đặt linh hoạt: Kẹp đai siết hoặc khối trượt trên ống bypass/dải MRA, hiệu chỉnh điểm mức tại chỗ.
- Nhiều biến thể: Reed, microswitch, initiator cao/thấp, mạch NAMUR, khí nén.
- Bảo vệ tiếp điểm: Hướng dẫn đấu module RC/diode bảo vệ khi tải cảm hoặc tải dung.
2. Bảng Thông Số Kỹ Thuật Công Tắc Từ BGU
| Thông Số Kỹ Thuật | Giá Trị Tiêu Chuẩn (BGU) |
|---|---|
| Hãng sản xuất | KSR Kuebler Niveau-Messtechnik GmbH (WIKA Group) — Xuất xứ: Đức / Germany |
| Dòng sản phẩm | BGU — công tắc từ gắn bypass (bypass magnetic switch) |
| Nguyên lý hoạt động | Tiếp điểm reed kích hoạt không tiếp xúc bởi từ trường phao trong ống bypass |
| Dạng tiếp điểm | 1 SPDT (chuyển đổi); hành vi bistable (ổn định kép) |
| Khả năng đóng cắt | Bản chuẩn: 230 VAC / 60 VA / 1 A; 230 VDC / 30 W / 0,5 A — BGU-AM: 230 VAC / 180 VA / 5 A; 230 VDC / 180 W / 5 A — BGU-AR: 230 VAC / 100 VA / 2 A |
| Nhiệt độ môi chất | -196 đến +380°C (theo biến thể) |
| Nhiệt độ môi trường (bản chuẩn) | Tối đa 85°C (BGU-M12/MS12); bản BGU-A lên tới 150°C |
| Vật liệu vỏ | Nhôm anodized (BGU-A/M12) hoặc inox (BGU-V) |
| Cấp bảo vệ | IP65 |
| Chống nổ | Ex i: II 1 G Ex ia IIC T6–T3 (LCIE 01 ATEX 6047 X); Ex d cho bản BGU-AD |

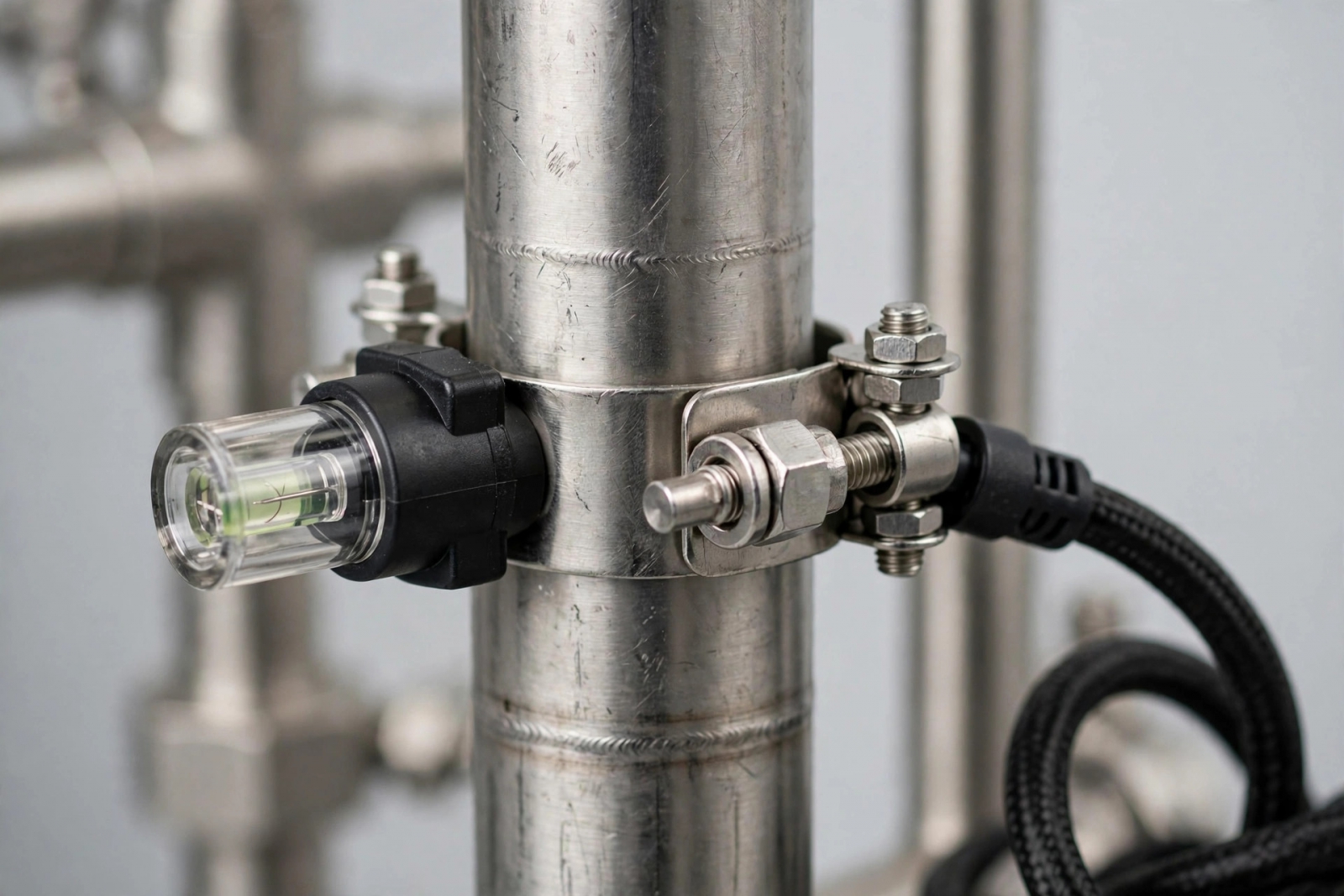

| Kiểu lắp đặt | Kẹp đai siết (tightening strap) hoặc khối trượt (sliding block) trên ống bypass/dải hiển thị MRA |
| Kết nối điện | Đầu nối cáp (cable gland), plug M12, hoặc đầu ra cáp trực tiếp |
| Các biến thể | BGU-A, BGU-M12, BGU-V, BGU-AD (ATEX), BGU-AM (microswitch), BGU-AIH/AIL (initiator), BGU-AHT/VHT (nhiệt cao), BGU-AR (xoay) |
| Đơn vị phân phối | CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation) |
3. Tải Tài Liệu Kỹ Thuật: Công Tắc Từ KSR Kuebler BGU
Nhằm hỗ trợ đội ngũ kỹ sư tra cứu thông số chi tiết, bảng mã model và hướng dẫn commissioning:
4. Ứng Dụng Của Công Tắc Từ BGU Trong Công Nghiệp

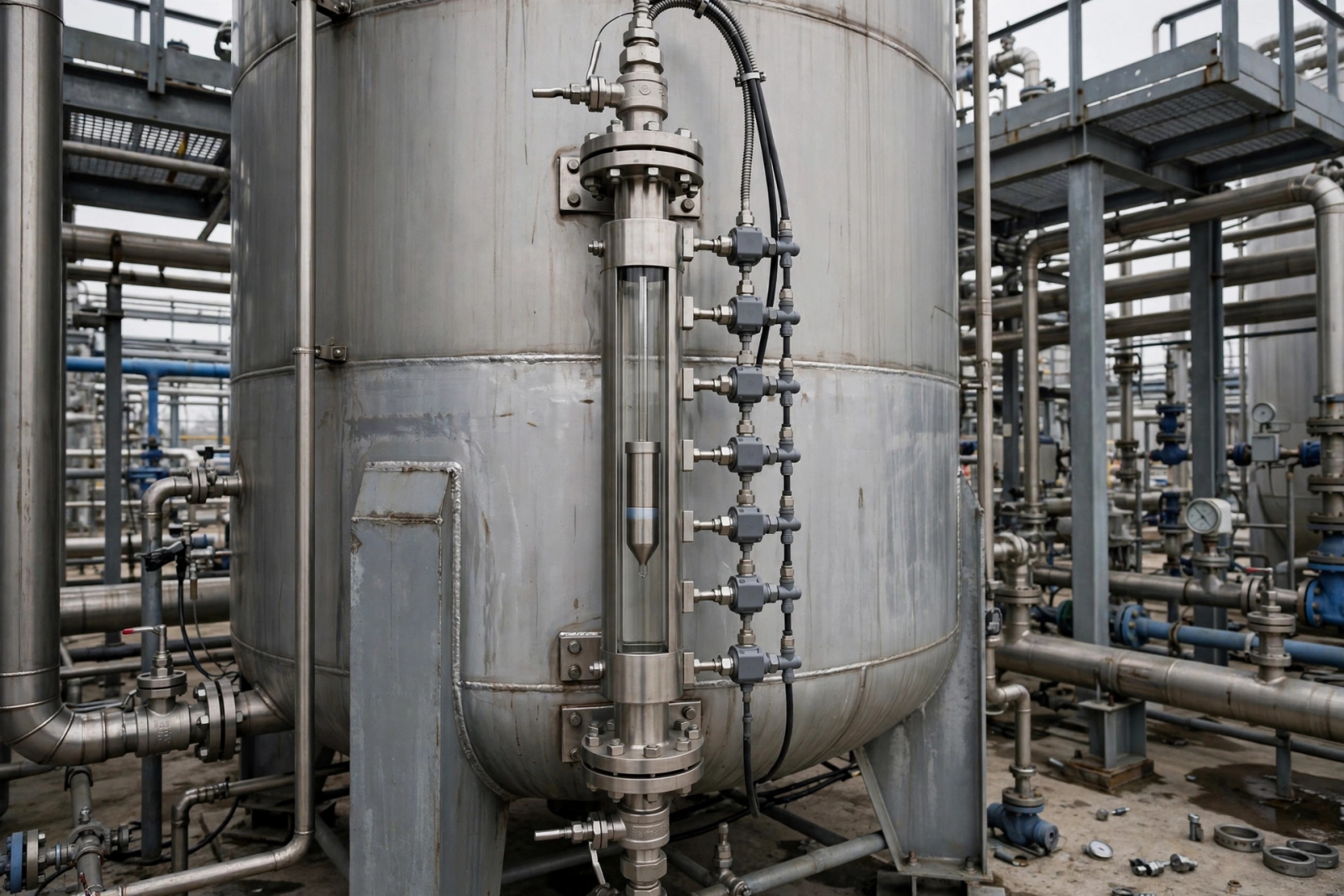

- Báo mức cao/thấp: Giám sát giới hạn mức trong bồn, tank, lò hơi.
- Điều khiển bơm/valve tự động: Đóng/mở bơm cấp – xả theo điểm mức cài đặt.
- Hóa chất & dầu khí: Bản chống nổ Ex i/Ex d cho vùng nguy hiểm.
- Tàu biển & đóng tàu: Báo mức két nhiên liệu, nước ballast (bản DNV).
- Xử lý nước & thực phẩm: Giám sát mức bể, silo bằng vật liệu inox.
- Nhiệt điện & lò hơi: Bản chịu nhiệt BGU-AHT/VHT cho môi chất nhiệt độ cao.
5. Tại Sao Nên Chọn Mua Thiết Bị KSR Kuebler Tại TMP Automation?
- Cam kết chính hãng 100%: Đầy đủ chứng từ xuất xứ CO và chất lượng CQ.
- Tư vấn chọn biến thể: Hỗ trợ chọn mã BGU, bản chống nổ, dải nhiệt theo ứng dụng.
- Hỗ trợ kỹ thuật & commissioning: Hướng dẫn lắp đặt, hiệu chỉnh điểm mức và bảo vệ tiếp điểm.
- Giá cạnh tranh & hỗ trợ dự án: Nhập khẩu trực tiếp, chiết khấu tốt cho nhà máy.
- Giao hàng toàn quốc: TP.HCM, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai, Hải Phòng...
