Hệ Kiểm Tra Bề Mặt IMS surcon 3D - Đo Chiều Sâu | IMS

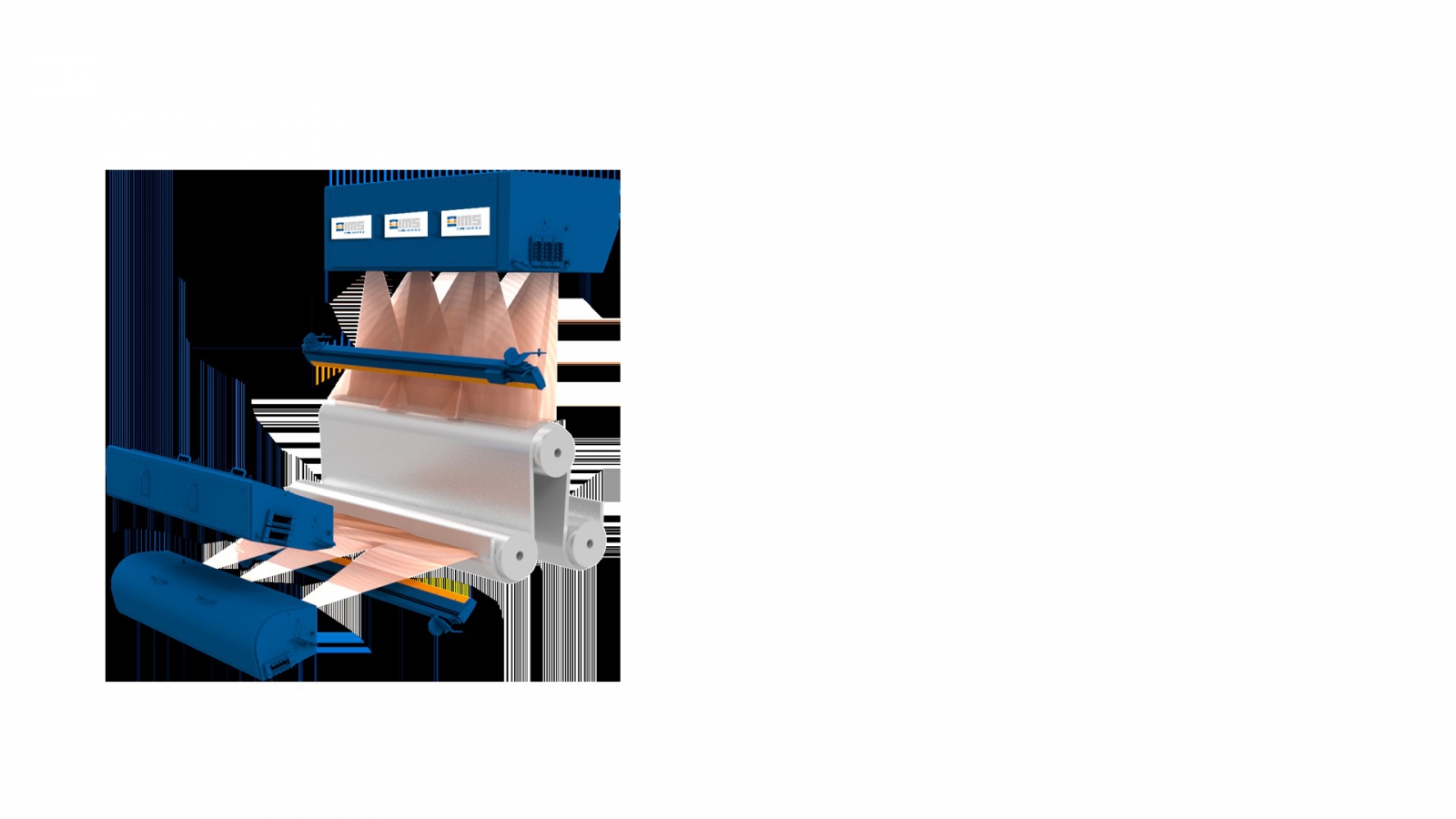

Trong cán thép và cán nhôm, khuyết tật bề mặt như vỏ sò hay nứt nếu không phát hiện kịp thời sẽ tạo phế phẩm hàng loạt. Hệ kiểm tra bề mặt 3D IMS surcon 3D của IMS Messsysteme GmbH (Đức) là hệ kiểm tra bề mặt trực tuyến dùng laser triangulation: đường laser chiếu lên bề mặt, camera thu nhận, mỗi pixel tương ứng một chiều cao đã hiệu chuẩn. Hệ phát hiện vỏ sò, lỗ, nếp nhăn, nứt, vết lõm và đo chiều sâu tự động ở tốc độ strip 1.000 m/phút. Độ phân giải contour điển hình 0,05 mm. TMP Automation phân phối chính hãng tại Việt Nam, đầy đủ CO/CQ.
1. Tổng Quan Về surcon 3D
IMS surcon 3D là hệ kiểm tra bề mặt 3D trực tuyến cho ngành cán thép và cán nhôm, phát triển từ 2008, hệ 3D đầu tiên cho slab giao năm 2010. Khác surcon 2D chỉ phát hiện khuyết tật trên mặt phẳng ảnh, surcon 3D đo chiều cao từng điểm bằng laser triangulation — cho thêm chiều sâu khuyết tật, yếu tố quyết định mức độ nghiêm trọng.
Tính năng kỹ thuật nổi bật:
- Đo chiều sâu tự động: Phân biệt khuyết tật nghiêm trọng và vô hại.
- 0,05 mm: Độ phân giải contour điển hình.
- 1.000 m/phút: Tốc độ strip tối đa ở độ phân giải đầy đủ.
- Laser IMS: Tự phát triển, ổn định hơn 20 năm.
- Kiểm tra 360°: 3–8 camera, tối đa 22 camera.
2. Bảng Thông Số Kỹ Thuật surcon 3D
| Thông số | Giá trị |
|---|---|
| Hãng sản xuất | IMS Messsysteme GmbH — Xuất xứ: Đức |
| Loại hệ thống | Kiểm tra bề mặt 3D (laser triangulation) |
| Ứng dụng | Slab, thép tấm, cuộn cán nóng/lạnh, ống |
| Khuyết tật phát hiện | Vỏ sò, lỗ, nếp nhăn, nứt, vết lõm |
| Đo chiều sâu | Tự động, phân biệt nghiêm trọng/vô hại |
| Độ phân giải contour | 0,05 mm; repeatability ±0,08 mm |
| Khuyết tật nhỏ nhất | Lỗ 70 µm; rãnh sâu 10 µm |
| Tốc độ strip tối đa | 1.000 m/phút (độ phân giải đầy đủ) |
| Chiều rộng strip | 600–1.250 mm |
| Kiểm tra 360° | 3–8 camera (tối đa 22 camera) |
Đánh giá chi tiết surcon 3D
Hệ kiểm tra bề mặt 3D IMS surcon 3D ghi điểm từ khả năng đo chiều sâu khuyết tật tự động — điều hệ 2D không làm được. Khi phát hiện vết lõm hay nứt, surcon 3D đo luôn độ sâu, phân biệt khuyết tật nghiêm trọng với hiện tượng vô hại như bẩn hay vảy cán dư. Độ sâu là tiêu chí quyết định mức độ nghiêm trọng: rãnh sâu 10 µm trên strip 250 µm có thể bỏ qua, nứt sâu trên slab thì phải loại bỏ. Khả năng này giúp nhà máy giảm tỷ lệ loại bỏ mà vẫn bảo đảm chất lượng.

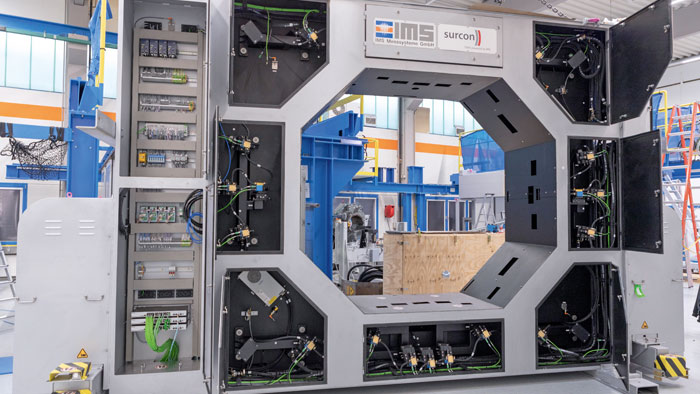

Điểm mạnh thứ hai là tốc độ và độ phân giải. Hệ kiểm tra ở tốc độ strip 1.000 m/phút với độ phân giải đầy đủ, phát hiện lỗ 70 µm và rãnh sâu 10 µm. Laser do IMS tự phát triển và sản xuất trong nhà, nguyên lý đo đã được hãng dùng hơn 20 năm — ổn định lâu dài trong môi trường khắc nghiệt của nhà máy thép. Kiểm tra 360° bằng 3–8 camera (tối đa 22 camera) bao phủ toàn bộ chu vi ống và biên dạng phức tạp như dầm I, cừ Larsen.

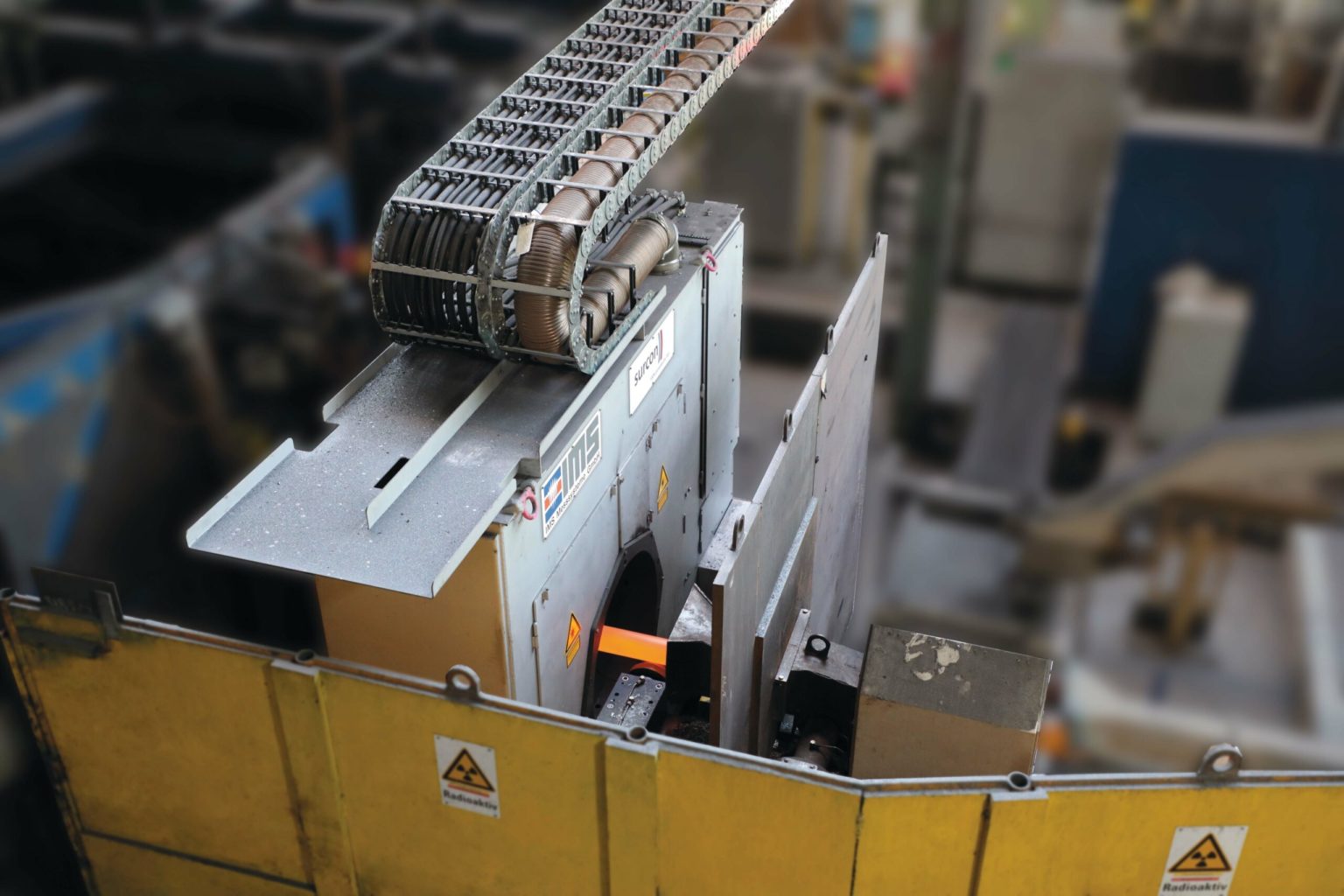

surcon 3D bao phủ toàn bộ chuỗi cán: slab đúc liên tục, thép tấm dày, cuộn cán nóng/lạnh, ống thép liền mạch. Thực tế tại dây chuyền tẩy rửa thyssenkrupp Rasselstein, hệ xử lý strip dày 0,1–0,6 mm, rộng 600–1.250 mm. Với nhà máy đang tìm đại lý phân phối IMS tại Việt Nam, TMP Automation cung cấp surcon 3D chính hãng đầy đủ CO/CQ, tư vấn cấu hình camera theo sản phẩm. Xét ứng dụng của hệ kiểm tra bề mặt IMS surcon 3D trong công nghiệp: cán thép và cán nhôm, đúc liên tục slab, sản xuất ống thép, dây chuyền tẩy rửa và mạ.
3. Tải Tài Liệu Kỹ Thuật surcon 3D
Tra cứu chi tiết tại: Bài giới thiệu surcon 3D của IMS
4. Ứng Dụng Của surcon 3D Trong Công Nghiệp
- Cán thép: Cán nóng, cán lạnh, thép tấm.
- Cán nhôm: Dải nhôm, tấm nhôm.
- Đúc liên tục: Slab, phôi đúc.
- Ống: Ống liền mạch, ống hàn.
- Xử lý: Tẩy rửa, mạ, sơn.
5. Tại Sao Nên Mua surcon 3D Tại TMP?
- Chính hãng 100%: Đầy đủ CO/CQ.
- Tư vấn cấu hình: Camera theo sản phẩm.
- Hỗ trợ kỹ thuật: Lắp đặt, hiệu chuẩn.
- Giá cạnh tranh: Nhập khẩu trực tiếp.
- Giao hàng: TP.HCM, Hà Nội, Đà Nẵng, Hải Phòng.
