Thiết bị giám sát bus ibaBM-eCAT của hãng iba (Đức) là bus monitor chuyên dụng cho mạng EtherCAT, hoạt động như "sniffer" ghi lại toàn bộ dữ liệu trên đường bus — gồm dữ liệu cyclic và acyclic — rồi đưa về ibaPDA qua cáp quang ibaNet để ghi và phân tích. Với thời gian lấy mẫu tới 25 µs, độ trễ tín hiệu chỉ 355-570 ns và khả năng giám sát 512 giá trị analog cộng 512 giá trị số mỗi hướng, ibaBM-eCAT phục vụ chẩn đoán bus và số hóa nhà máy. Thiết bị hỗ trợ chế độ sniffer thụ động và thiết bị bus chủ động, nguồn 24 V DC, nối cáp quang 15 thiết bị, dài tới 2.000 m. TMP Automation là đại lý phân phối iba tại Việt Nam, cung cấp ibaBM-eCAT chính hãng kèm tư vấn tích hợp.

Tổng quan về thiết bị giám sát bus ibaBM-eCAT

iba là nhà sản xuất Đức chuyên sâu về hệ thống thu thập, ghi và phân tích dữ liệu công nghiệp với sản phẩm chủ lực ibaPDA được tin dùng trong ngành thép, năng lượng và chế tạo máy trên toàn thế giới. Thiết bị giám sát bus ibaBM-eCAT (mã đặt hàng 13.127000) thuộc họ bus monitor của iba, được thiết kế để "nhìn thấu" vào bên trong mạng EtherCAT — mạng trường thời gian thực phổ biến trong các hệ thống điều khiển dùng PLC Beckhoff TwinCAT và nhiều nền tảng tự động hóa hiện đại.

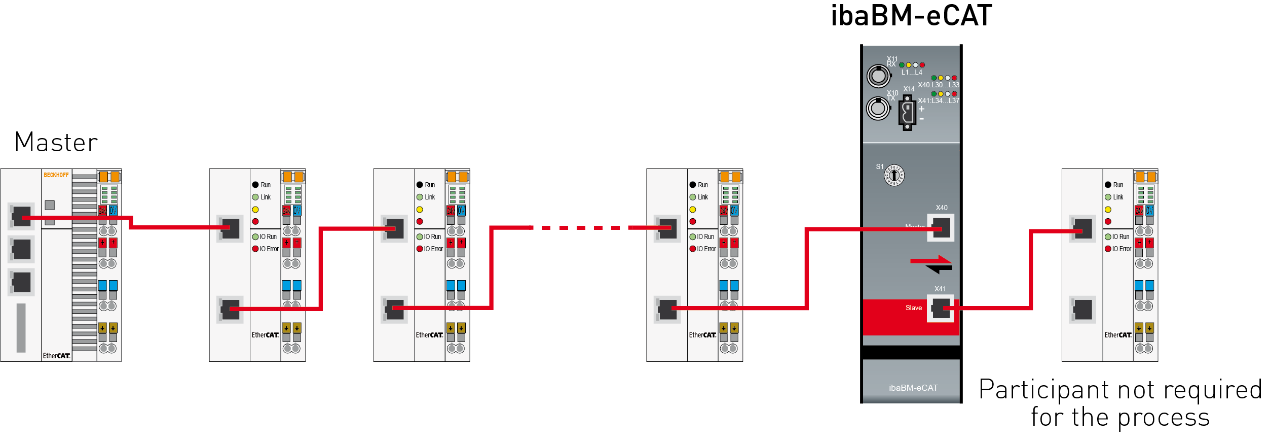

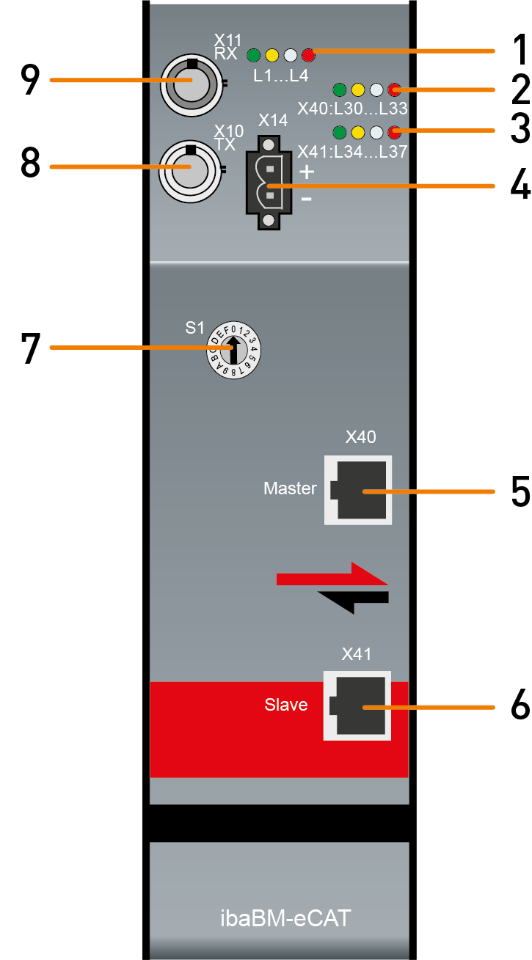

ibaBM-eCAT kết nối vào đường bus EtherCAT 100 Mbit/s qua hai cổng RJ45 (MainDevice và SubDevice), ghi lại một cách xác định (deterministic) toàn bộ dữ liệu trao đổi giữa bộ điều khiển và các thiết bị trường, giữ nguyên tốc độ và trình tự ban đầu. Dữ liệu sau đó được truyền đồng bộ qua cáp quang ibaNet về phần mềm ibaPDA để ghi dài hạn, hiển thị trực tiếp và phân tích cùng các tín hiệu quá trình khác. Thiết bị có hai chế độ làm việc: chế độ sniffer thụ động chỉ "nghe" trên đường dây không can thiệp vào truyền thông gốc, và chế độ thiết bị bus chủ động (SubDevice) được PLC truy xuất trực tiếp để đọc tín hiệu riêng lẻ.

Bảng thông số kỹ thuật

Đánh giá chi tiết

Thiết bị giám sát bus ibaBM-eCAT lấp đầy khoảng trống quan trọng trong chẩn đoán hệ thống tự động hóa: khi sự cố xảy ra, kỹ sư thường chỉ thấy "triệu chứng" ở tầng quá trình mà không biết chuyện gì diễn ra trên đường bus giữa PLC và thiết bị trường. ibaBM-eCAT ghi lại toàn bộ dữ liệu bus một cách xác định, giữ nguyên tốc độ và trình tự ban đầu, rồi đưa vào ibaPDA để phân tích đồng bộ với tín hiệu đo lường khác. Chế độ sniffer chỉ "nghe" trên đường dây mà không can thiệp vào truyền thông gốc — không cần sửa chương trình PLC, không tạo thêm điểm hỏng hóc.

Về hiệu năng, thời gian lấy mẫu tới 25 µs qua ibaNet và độ trễ chỉ 355-570 ns giúp ibaBM-eCAT bắt được những bất thường timing rất nhanh mà công cụ ghi thông thường bỏ sót. Khả năng giám sát 512 giá trị analog và 512 giá trị số mỗi hướng, cùng dải địa chỉ EtherCAT 4 GByte, theo kịp cả hệ thống bus lớn. Chế độ thiết bị bus chủ động (SubDevice) cho phép truy xuất tín hiệu riêng lẻ qua file ESI hoặc phương pháp Request theo tên ký hiệu trong ibaPDA — kỹ sư không cần kinh nghiệm lập trình PLC vẫn lấy được dữ liệu từ controller Beckhoff TwinCAT 2/3. Chức năng chẩn đoán bus giúp phát hiện sớm lỗi bus, tăng tính sẵn sàng hệ thống.

Về tích hợp, ibaBM-eCAT hoàn hảo cho số hóa nhà máy: dữ liệu bus được đưa vào ibaPDA tạo cơ sở dữ liệu đồng bộ phục vụ tối ưu hóa quá trình và lập trend dài hạn. Cáp quang ibaNet nối tới 15 thiết bị dạng vòng dài tới 2.000 m không cần khuếch đại, triển khai linh hoạt, cách ly hoàn toàn khỏi nhiễu công nghiệp. ibaPDA tự động phát hiện thiết bị trong I/O Manager nên cấu hình nhanh gọn. Khi đầu tư, hãy chọn đại lý phân phối iba tại Việt Nam uy tín như TMP Automation để được tư vấn đúng cấu hình. Với ứng dụng của thiết bị giám sát bus ibaBM-eCAT trong công nghiệp từ thép, chế tạo máy, bảo trì đến năng lượng và số hóa nhà máy, đây là công cụ đắc lực cho đội ngũ kỹ thuật.

Tải tài liệu kỹ thuật

Tài liệu kỹ thuật của thiết bị giám sát bus ibaBM-eCAT:

• Manual chính hãng ibaBM-eCAT (phiên bản v1.12)
• Brochure "iba Bus Monitors for Field and Drive Buses"
• Tài liệu ứng dụng "Bus Monitors as a Crucial Digitalization Tool"

Quý khách vui lòng liên hệ TMP Automation để nhận bản PDF tài liệu kỹ thuật đầy đủ và được tư vấn tích hợp vào hệ thống hiện hữu.

Tính năng nổi bật

• Chế độ sniffer: "nghe lén" toàn bộ dữ liệu trên đường bus mà không cần cấu hình thêm vào dự án điều khiển, không ảnh hưởng truyền dữ liệu gốc
• Chế độ thiết bị bus chủ động (SubDevice): PLC truy xuất trực tiếp, đọc tín hiệu riêng lẻ qua file ESI hoặc phương pháp Request theo tên ký hiệu
• Kết nối đồng bộ vào hệ thống iba qua cáp quang ibaNet về ibaPDA để ghi, hiển thị và phân tích đồng bộ với tín hiệu quá trình khác
• Chức năng chẩn đoán bus: thu thập trạng thái đường bus và thiết bị, phát hiện sớm lỗi bus, tăng tính sẵn sàng hệ thống
• Cấu hình thuận tiện: ibaPDA tự động phát hiện thiết bị trong I/O Manager; module giải mã tín hiệu digital dạng WORD từ ibaPDA-V7.2.0
• Cáp quang ibaNet kết nối tới 15 thiết bị dạng vòng, dài tới 2.000 m không cần khuếch đại, cách ly nhiễu công nghiệp

Ứng dụng trong công nghiệp

• Thép và cán thép: giám sát dữ liệu điều khiển cán theo chu kỳ bus, phân tích nguyên nhân sự cố thiết bị cán
• Chế tạo máy: ghi đồng bộ tín hiệu EtherCAT với tín hiệu đo lường khác để kiểm chứng commissioning
• Bảo trì và chẩn đoán: phát hiện lỗi giao tiếp, vấn đề timing và tải bus trong hệ thống EtherCAT TwinCAT
• Tích hợp hệ thống điều khiển: thu thập dữ liệu từ controller Beckhoff TwinCAT 2/3 không cần kinh nghiệm lập trình PLC
• Năng lượng và số hóa nhà máy: giám sát chất lượng truyền thông, tạo cơ sở dữ liệu đồng bộ phục vụ tối ưu hóa quá trình
