Van bướm Bray Series 30/31 (Xuất xứ: Mỹ) là dòng van bướm đế đàn hồi (resilient seated) bán chạy nhất của hãng Bray International — nhà sản xuất van công nghiệp và bộ truyền động hàng đầu từ Houston, Texas. Series 30 kiểu wafer và Series 31 kiểu lug với thân một mảnh, đóng kín 2 chiều bong bóng tới 12 bar, đạt chứng nhận NSF 61/372 cho nước uống. TMP Automation phân phối chính hãng van bướm Bray tại Việt Nam, đầy đủ chứng nhận CO/CQ cùng dịch vụ tư vấn chọn van, actuator và phụ kiện điều khiển chuyên sâu.
Quý khách hàng có thể tra cứu thêm thông tin sản phẩm và tài liệu kỹ thuật từ nhà sản xuất chính thức tại: Trang chủ Bray (Mỹ)
1. Tổng Quan Về Van Bướm Bray Series 30/31

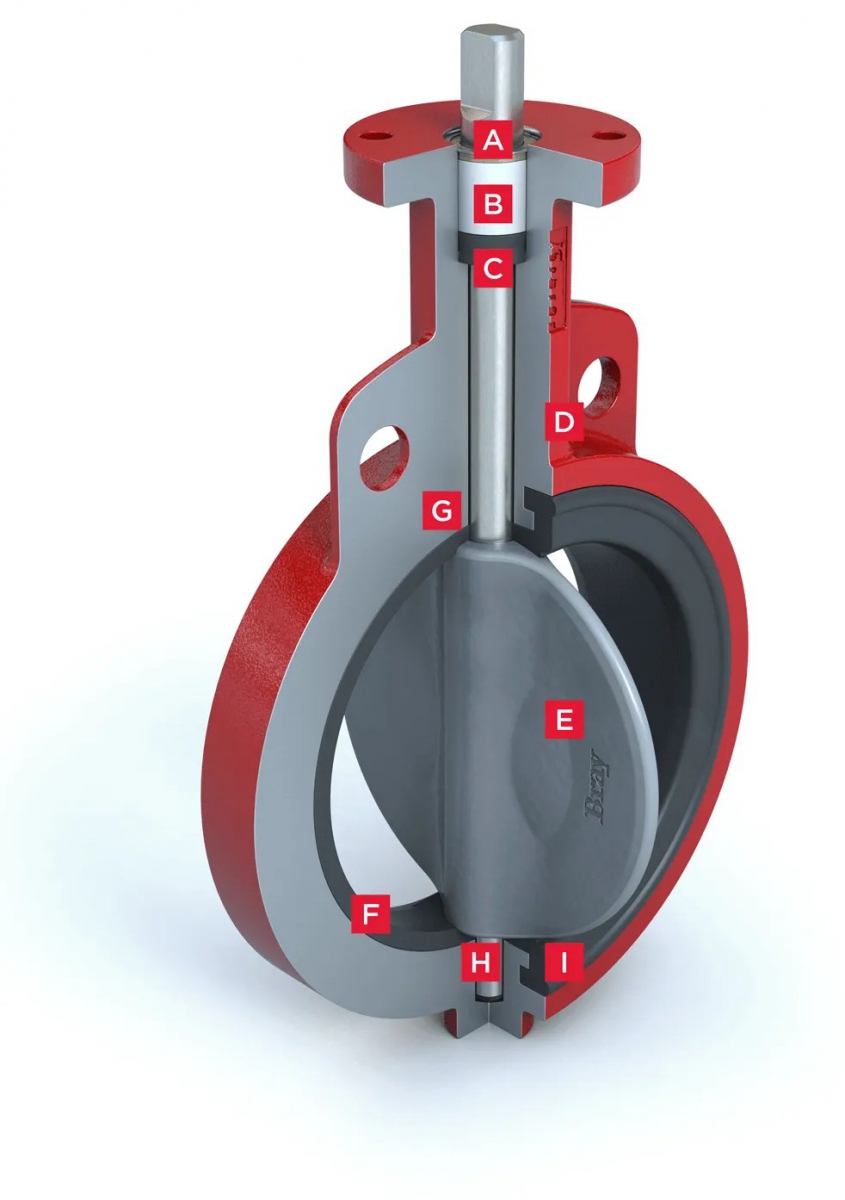

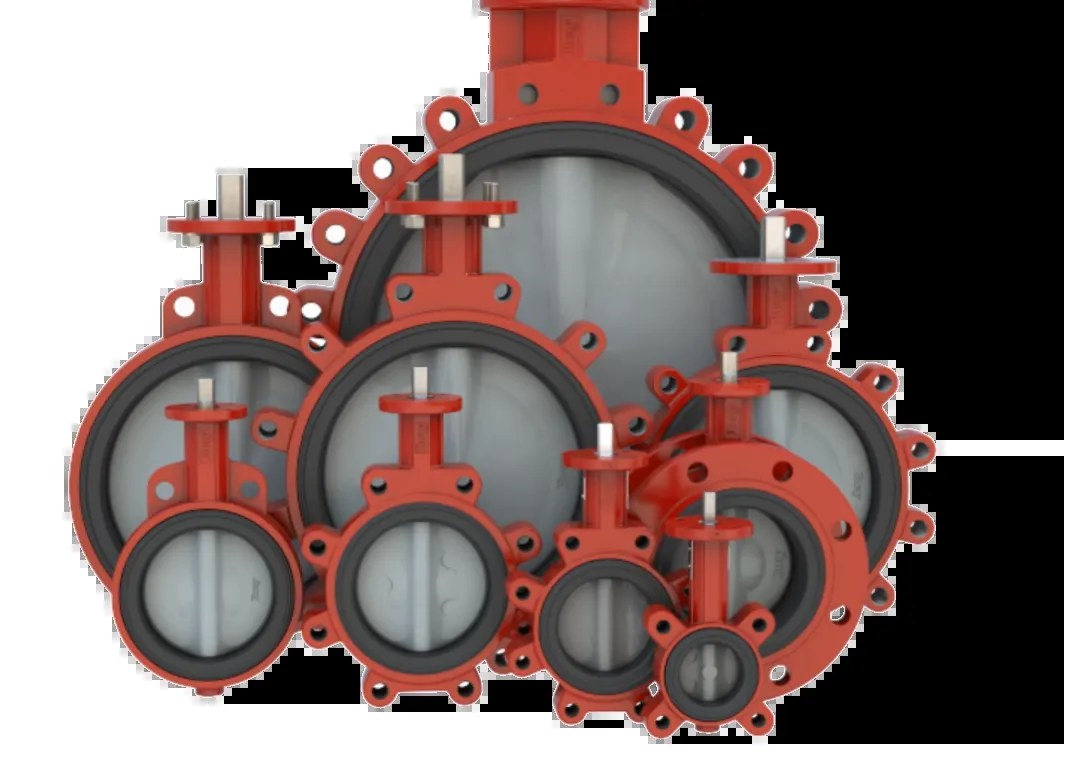

Van bướm Bray Series 30/31 là van bướm đế đàn hồi với thân van đúc một mảnh (one-piece body): Series 30 kiểu wafer kẹp giữa hai mặt bích, Series 31 kiểu lug có tai ren để lắp dead-end một đầu. Đế van (seat) thiết kế tongue-and-groove cách ly hoàn toàn môi chất khỏi thân van, cho khả năng đóng kín 2 chiều dạng bong bóng (bubble-tight) ở 175 psi (12 bar) cho cỡ DN50–DN300.

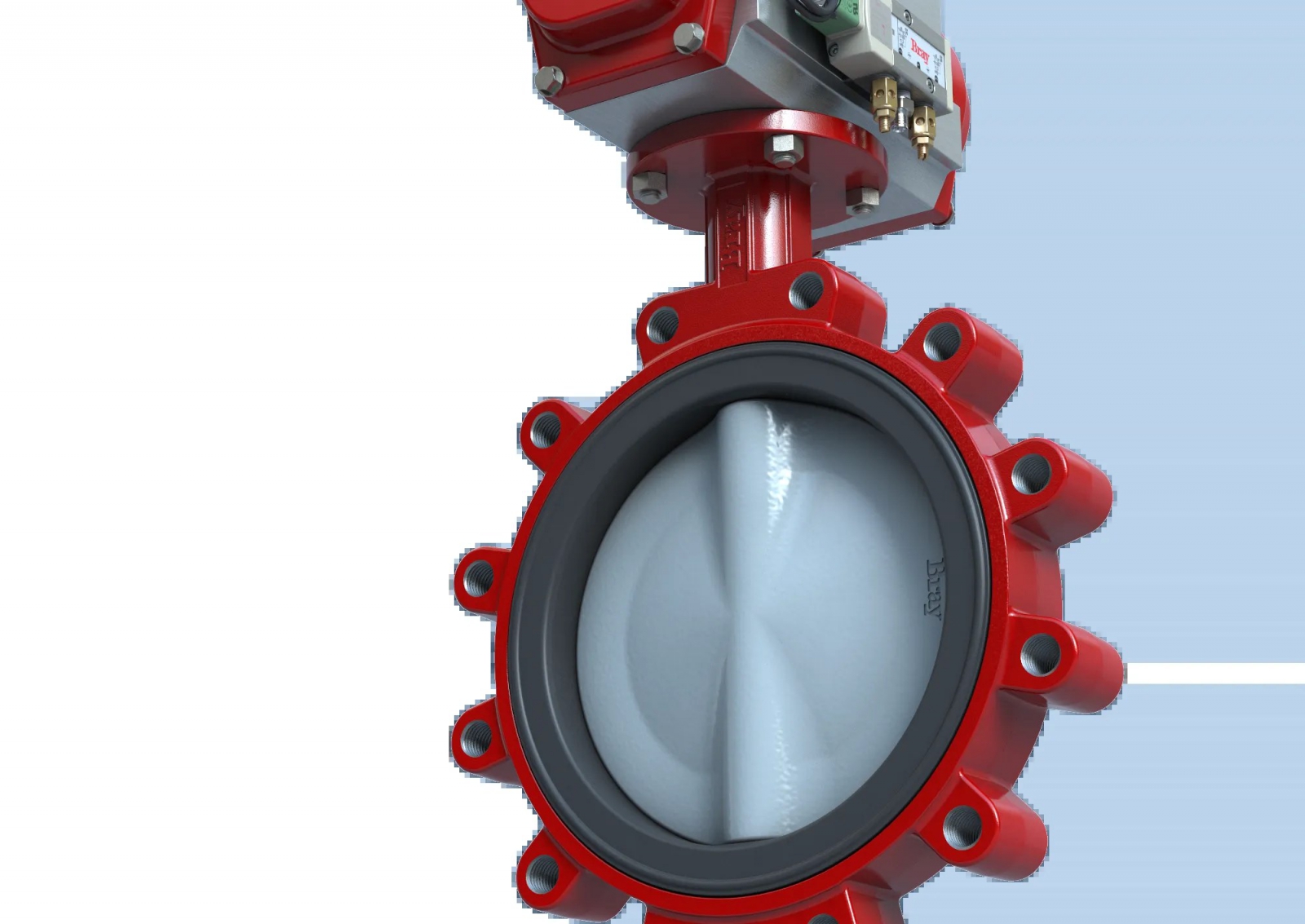

Điểm khác biệt của dòng này nằm ở chi tiết cơ khí: trục xuyên (through-stem) cường độ cao, liên kết đĩa–trục kiểu double-"D" nội bộ không dùng vít hay chốt côn nên triệt tiêu nguy cơ rò rỉ qua trục; phớt trục double "U" cup tự điều chỉnh; O-ring đúc sẵn trên đế giúp lắp đặt không cần gioăng mặt bích. Van đạt chuẩn lắp actuator ISO 5211, dễ dàng tự động hóa đóng/mở hoặc điều tiết.
Các tính năng kỹ thuật nổi bật:
- Đóng kín 2 chiều bong bóng: 175 psi (12 bar) cho DN50–DN300; 150 psi (10 bar) cho DN350–DN500.
- Thân một mảnh: Wafer (Series 30) / Lug (Series 31), chịu áp thân 250 psi (17,2 bar).
- Đế tongue-and-groove: Cách ly môi chất khỏi thân van; vật liệu BUNA-N, EPDM, FKM, Polyurethane.
- Không cần gioăng mặt bích: O-ring đúc sẵn trên đế, lắp đặt nhanh, chống rò rỉ.
- Trục đĩa không vít: Liên kết double-"D" nội bộ, triệt tiêu rò rỉ qua trục.
- Chứng nhận đầy đủ: NSF 61/372 (nước uống), PED, ATEX, ABS, DNV, SIL, API 609.
2. Bảng Thông Số Kỹ Thuật Van Bướm Bray Series 30/31
| Thông Số Kỹ Thuật | Giá Trị Tiêu Chuẩn |
|---|---|
| Hãng sản xuất | Bray International (Xuất xứ: Mỹ / USA) |
| Model | Series 30 (wafer) / Series 31 (lug) |
| Dải kích cỡ | NPS 2–20 / DN 50–500 |
| Áp suất đóng kín 2 chiều | 175 psi (12 bar) DN50–DN300; 150 psi (10 bar) DN350–DN500 |
| Áp suất thân van (CWP) | 250 psi (17,2 bar) |
| Dải nhiệt độ | -29°C đến 204°C (-20°F đến 400°F) |
| Vật liệu thân | Gang xám, gang cầu, thép carbon, nhôm |
| Vật liệu đĩa | Gang cầu phủ Nylon 11, đồng nhôm, inox, Hastelloy® |
| Vật liệu đế | BUNA-N, EPDM, FKM, Polyurethane |
| Tiêu chuẩn thiết kế | MSS SP-67, API 609 Category A |
| Khoan mặt bích | ASME B16.1 Class 125, B16.5 Class 150, EN 1092 PN 10/16 |
| Chứng nhận | NSF 61/372, PED, ATEX, ABS, DNV, SIL, CRN |
| Chuẩn lắp actuator | ISO 5211 |
| Đơn vị phân phối | CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation) |
3. Tải Tài Liệu Kỹ Thuật: Manual PDF & Chứng Nhận Van Bray Series 30/31
Nhằm hỗ trợ đội ngũ kỹ sư và phòng mua hàng tra cứu kích thước lắp đặt, mô-men xoắn và chọn vật liệu đế phù hợp môi chất:
*Lưu ý: Khi chọn van cho nước uống, hãy xác nhận vật liệu đế EPDM và chứng nhận NSF 61/372 còn hiệu lực cho lô hàng cụ thể.
4. Ứng Dụng Của Van Bướm Bray Series 30/31 Trong Công Nghiệp
- Nước sạch: Hệ thống cấp nước đô thị — chứng nhận NSF 61/372 cho nước uống.
- Nước thải: Trạm xử lý nước thải, chống ăn mòn với đế EPDM và đĩa phủ Nylon 11.
- HVAC: Hệ thống điều hòa trung tâm, nước lạnh/chiller — đóng mở tin cậy, mô-men thấp.
- Khử mặn: Nhà máy xử lý nước biển với vật liệu đĩa đồng nhôm chống ăn mòn.
- Cô lập đường ống: Van lug Series 31 cho dịch vụ dead-end một đầu, bảo trì an toàn.
- Hệ chất lỏng công nghiệp: Đóng/mở và điều tiết lưu chất trong nhà máy thực phẩm, hóa chất nhẹ.
5. Tại Sao Nên Chọn Mua Van Bray Tại TMP Automation?
- Cam kết chính hãng 100%: Đầy đủ chứng từ xuất xứ CO (Certificate of Origin) và chất lượng CQ (Certificate of Quality).
- Tư vấn chọn van & actuator: Hỗ trợ chọn cỡ van, vật liệu đế/đĩa theo môi chất và lắp bộ truyền động khí nén/điện.
- Kho hàng sẵn các cỡ thông dụng: DN50–DN300 kiểu wafer/lug, giao nhanh cho dự án.
- Giá cạnh tranh & hỗ trợ dự án: Nhập khẩu trực tiếp, chính sách chiết khấu tốt cho nhà thầu và nhà máy.
- Giao hàng toàn quốc: Hỗ trợ giao hàng nhanh tại TP.HCM, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai, Hải Phòng...
