Van Bướm Hiệu Suất Cao Bray McCannalok Series 41 Lug, Class 150

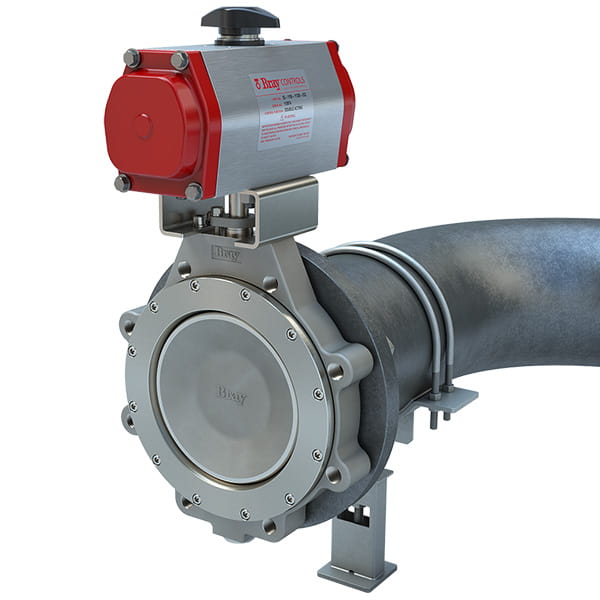

Van bướm hiệu suất cao Bray McCannalok Series 41 là dòng van bướm 2 lệch tâm (double offset) thân lug của Bray International, Mỹ. Van có dải kích thước 2"–66" (DN 50–1500), cấp áp suất ASME Class 150, thân thép carbon hoặc inox CF8M, đĩa inox, seat đàn hồi RPTFE cho đóng kín tuyệt đối hai chiều tới áp suất danh định theo API 598. Series 41 lắp được bộ truyền động khí nén Series 92/93/98 hoặc điện, kèm bản fire-safe đạt API 607. TMP Automation là đại lý phân phối Bray tại Việt Nam, cung cấp hàng chính hãng đầy đủ CO, CQ và hỗ trợ kỹ thuật.

1. Tổng quan

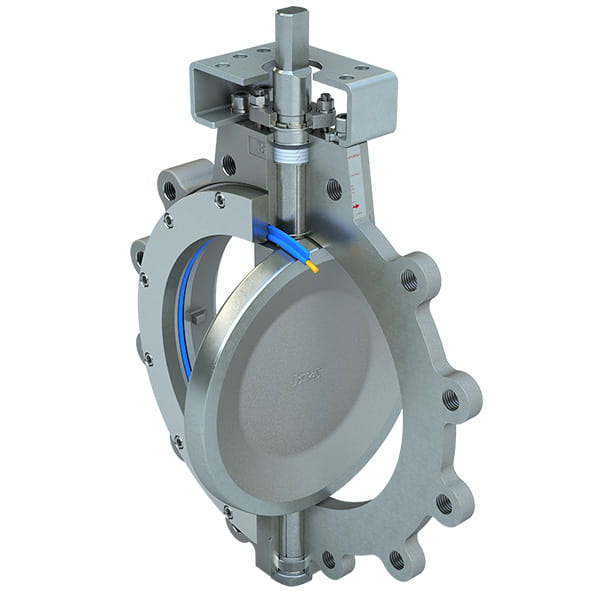

Van bướm hiệu suất cao Bray McCannalok Series 41 thuộc dòng McCannalok của Bray (Mỹ) — thiết kế 2 lệch tâm đã đoạt giải thưởng, với hơn 30 năm phục vụ thành công trong các ngành công nghiệp quy trình trên toàn thế giới. Điểm khác biệt của Series 41 so với Series 40 là thân lug ren lỗ (lugged body): cho phép lắp dead-end service, tháo một phía mặt bích mà van vẫn giữ kín hai chiều tới áp suất danh định, đồng thời đóng mở hai chiều đạt tiêu chuẩn kiểm tra API 598.

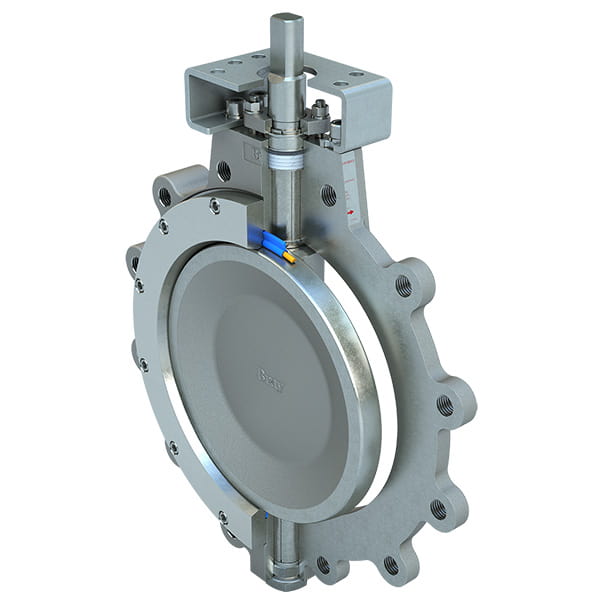

Cấu trúc van gồm trục chống bật (blowout-proof), packing trục điều chỉnh được ngay tại hiện trường giúp giảm phát thải và dễ bảo trì, seat thay bằng dụng cụ thường. Các thử nghiệm độc lập đã chứng minh McCannalok duy trì đóng kín tuyệt đối (bubble tight) qua hơn 100.000 chu kỳ đóng mở.

Dòng Series 41 có 3 phiên bản trim chính: seat đàn hồi tiêu chuẩn (zero leakage), bản fire-safe đạt API 607/BS 6755 cho môi trường cháy nổ và bản metal seat (Inconel 718) đạt FCI 70-2 Class IV cho nhiệt độ tới 900°F. Cổ van kéo dài cho phép bọc cách nhiệt đường ống 2 inch và lắp tay quay, hộp số, bộ truyền động khí nén hoặc điện.

• Thân lug ren lỗ: lắp dead-end service, kín 2 chiều tới áp suất danh định
• Thiết kế 2 lệch tâm: giảm mài mòn seat, mô-men thấp, tuổi thọ cao
• Đóng kín tuyệt đối (zero leakage), kiểm chứng trên 100.000 chu kỳ
• 3 phiên bản: seat đàn hồi, fire-safe API 607, metal seat chịu 900°F
• Trục chống bật, packing điều chỉnh được tại hiện trường
• Thay seat bằng dụng cụ thường, dễ tự động hóa với bộ truyền động Bray

2. Bảng thông số kỹ thuật

3. Tải tài liệu kỹ thuật

Tài liệu kỹ thuật của van bướm hiệu suất cao Bray McCannalok Series 41 bao gồm:

• Catalogue McCannalok Series 40-45: cấu hình model, bản vẽ kích thước thân lug
• Technical brochure Series 41: thông số vật liệu, mã trim, bảng mô-men
• Bảng Cv và đồ thị áp suất/nhiệt độ theo ASME Class 150
• Hướng dẫn lắp đặt, vận hành và bảo trì (IOM)

Liên hệ TMP Automation để nhận catalogue chính hãng và tư vấn chọn van phù hợp.

4. Ứng dụng

• Dầu khí, hóa dầu: đường ống chất lỏng dễ cháy (bản fire-safe API 607)
• Hơi nước, HVAC: van chặn, van điều tiết, cân bằng lưu lượng nước lạnh
• Hóa chất: axit, kiềm, hóa chất ăn mòn (trim Alloy 20, Hastelloy C)
• Khí đốt, khí chua: tùy chọn vật liệu đạt NACE MR-01-75
• Hàng hải, nước biển: thân nickel aluminum bronze chống ăn mòn
• Oxy: bản làm sạch đặc biệt cho dịch vụ oxy khí tới hạn
• Xử lý nước, cấp thoát nước: đường ống cỡ lớn tới 66"

5. Tại sao mua tại TMP

TMP Automation là đại lý phân phối Bray tại Việt Nam, cung cấp van bướm hiệu suất cao chính hãng Mỹ đầy đủ CO, CQ và hỗ trợ kỹ thuật chọn trim, vật liệu và bộ truyền động.

Bảo hành chính hãng, giao hàng toàn quốc, báo giá nhanh. Liên hệ ngay để nhận giá tốt nhất cho van bướm hiệu suất cao Bray McCannalok Series 41.
