Cảm Biến Điểm Sương CS Instruments FA 515 - 2 Dây 4-20mA | TMP

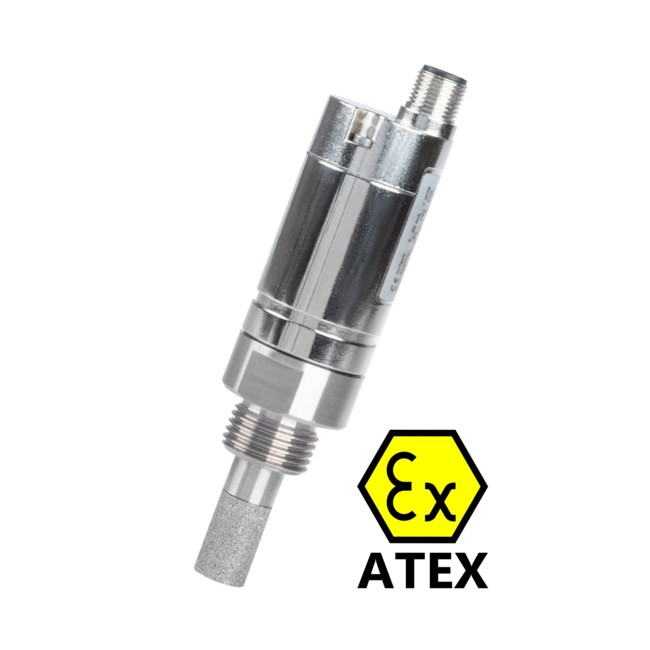

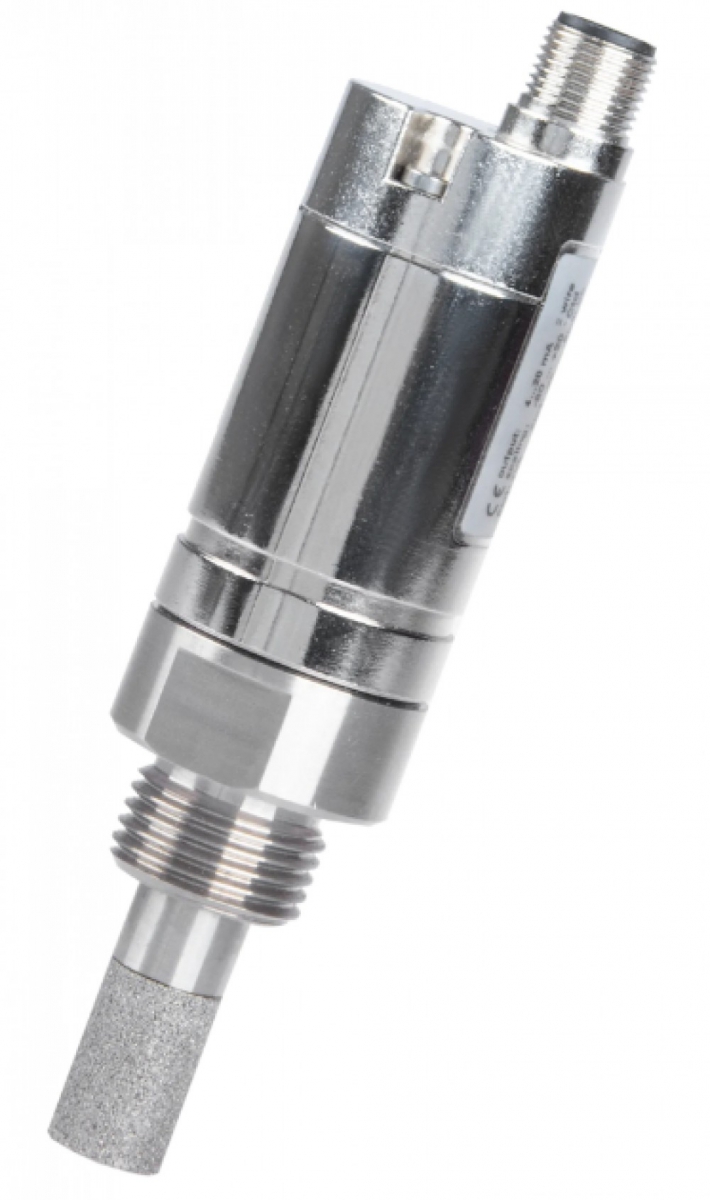

Cảm biến điểm sương CS Instruments FA 515 là thiết bị đo điểm sương và độ ẩm dư của hãng CS Instruments, Đức, dùng công nghệ vòng lặp 2 dây 4-20mA hoặc giao thức Modbus-RTU để giám sát chất lượng khí nén sau máy sấy hấp thụ, máy sấy màng và máy sấy lạnh. FA 515 đo điểm sương từ -80 đến 20 độ C với độ chính xác ±1 độ C, chịu áp đến 50 bar, chuẩn bảo vệ IP66. Thân inox gọn, đầu cảm biến bọc nắp thiêu kết inox chống đọng sương và chống nhiễm bẩn, cho số đo ổn định lâu dài trong môi trường công nghiệp khắc nghiệt.
1. Tổng quan
Cảm biến điểm sương CS Instruments FA 515 thuộc dòng cảm biến đo điểm sương của CS Instruments, hãng Đức chuyên thiết bị đo khí nén và kiểm soát chất lượng khí. Thiết bị dùng nguyên lý đo ẩm điện dung, cảm biến được bảo vệ bởi nắp thiêu kết inox 50 micromet nên chịu được đọng sương và chống nhiễm bẩn.

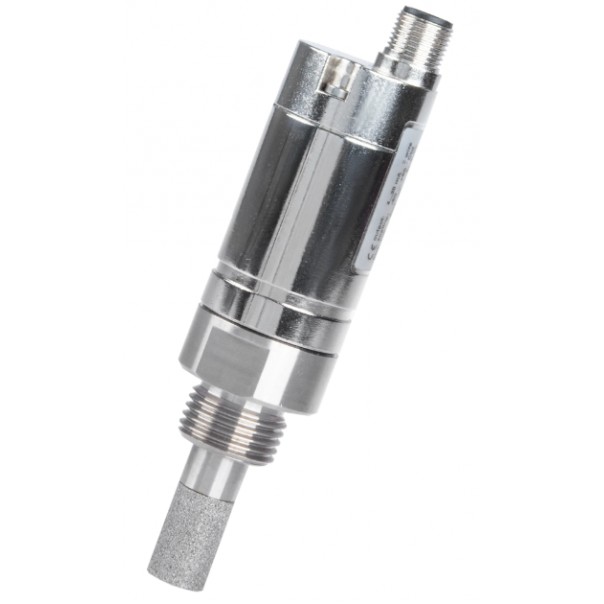

Điểm khác biệt lớn nhất của FA 515 so với đàn anh FA 510 là công nghệ 2 dây: chỉ cần đúng một vòng lặp 4-20mA để vừa cấp nguồn vừa truyền tín hiệu, giúp đấu nối đơn giản và tiết kiệm cáp. Thiết bị trang bị cả ngõ ra 4-20mA analog và giao diện Modbus-RTU (RS485); do công suất thấp nên mỗi thời điểm chỉ một ngõ ra hoạt động, việc chuyển đổi thực hiện qua phần mềm CS Service Software. Thiết bị xuất xưởng kèm giấy chứng nhận hiệu chuẩn của nhà máy.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | FA 515 (0699 0515: -80 đến 20 độ Ctd; 0699 0517: -20 đến 50 độ Ctd) |
| Loại thiết bị | Cảm biến điểm sương/độ ẩm dư khí nén và khí công nghiệp, công nghệ 2 dây |
| Dải đo | -80 đến 20 độ Ctd (bản máy sấy lạnh: -20 đến 50 độ Ctd) |
| Độ chính xác | ±1 độ C (50 đến -20 độ Ctd); ±2 độ C (-20 đến -50 độ Ctd); ±3 độ C (-50 đến -80 độ Ctd) |
| Ngõ ra | 4-20mA (2 dây) hoặc Modbus-RTU (RS485), một ngõ hoạt động tại một thời điểm |
| Nguồn cấp | 24 VDC (10 đến 36 VDC) |
| Dải áp suất | -1 đến 50 bar (bản đặc biệt đến 350 bar) |
| Bảo vệ / EMC | IP66; EMC theo DIN EN 61326-1 |
| Kết nối | Đầu M12, 5 chân; ren G 1/2 inch (tùy chọn UNF 5/8, NPT 1/2, NPT 3/8) |
| Nhiệt độ môi trường | -20 đến 70 độ C (lưu kho -40 đến 80 độ C) |
| Phụ kiện | Buồng đo 16 bar/áp cao, cáp 5m/10m, phần mềm CS Service Software |
Đánh giá chi tiết cảm biến điểm sương CS Instruments FA 515
Cảm biến điểm sương CS Instruments FA 515 giải quyết đúng bài toán kinh tế của giám sát chất lượng khí nén: cần đo điểm sương chính xác sau máy sấy nhưng không muốn tốn thêm cáp nguồn và mô-đun cấp nguồn phụ cho từng điểm đo. Công nghệ 2 dây cho phép một vòng lặp 4-20mA duy nhất vừa cấp nguồn vừa truyền tín hiệu, cắt giảm chi phí dây dẫn. Khi cần nhiều thông số hơn, kỹ thuật viên chuyển thiết bị sang chế độ Modbus-RTU qua phần mềm CS Service Software và đọc nhiệt độ, độ ẩm tương đối, độ ẩm tuyệt đối, hàm lượng ẩm ppm và áp suất hơi riêng phần trên cùng một đường RS485, vừa là cảm biến vòng lặp đơn giản vừa là thiết bị đo thông minh.
Về độ tin cậy, FA 515 dùng cảm biến ẩm điện dung ổn định dài hạn, nắp thiêu kết inox 50 micromet chặn bụi và dầu, chịu đọng sương ngắn hạn mà không trôi hiệu chuẩn. Mạch đánh giá thế hệ mới nâng độ phân giải tín hiệu, bắt kịp nhanh khi điểm sương thay đổi đột ngột. Thân inox chịu áp 50 bar, chuẩn IP66, lắp trực tiếp trên đường ống hoặc trong buồng đo mà không cần vỏ bảo vệ phụ. Mặc định Modbus của hãng là ID 1, tốc độ 19200, dễ tích hợp vào PLC và SCADA hiện hữu.
Xét về ứng dụng của cảm biến điểm sương FA 515 trong công nghiệp, thiết bị phù hợp giám sát máy sấy hấp thụ, máy sấy màng và máy sấy lạnh, đo ẩm dư trong khí ôxy, nitơ, argon và sau máy sấy hạt nhựa ngành nhựa. Điểm sương tăng bất thường báo sớm máy sấy hoạt động kém, giúp nhà máy can thiệp trước khi hơi ẩm gây ăn mòn đường ống và hỏng van khí nén. Để mua được sản phẩm chính hãng có giấy chứng nhận hiệu chuẩn từ nhà máy, khách hàng nên tìm đến đại lý phân phối CS Instruments tại Việt Nam có năng lực tư vấn chọn dải đo và buồng đo phù hợp.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của cảm biến điểm sương CS Instruments FA 515 gồm: datasheet FA 510/515 với dải đo, độ chính xác và ngõ ra; catalogue CS Instruments 2025/26 với mã đặt hàng 0699 0515 và 0699 0517; hướng dẫn chuyển đổi 4-20mA/Modbus-RTU và lắp đặt buồng đo. Liên hệ TMP Automation để nhận datasheet chính hãng.
4. Ứng dụng
- Giám sát điểm sương sau máy sấy hấp thụ, máy sấy màng, máy sấy lạnh khí nén
- Đo độ ẩm dư trong khí ôxy, nitơ, argon; giám sát chất lượng khí nén theo ISO 8573-1
- Ngành nhựa: đo ẩm dư sau máy sấy hạt nhựa
- Cảnh báo sớm khi máy sấy hoạt động kém, tránh ăn mòn và hỏng thiết bị
- Tích hợp vào SCADA qua Modbus-RTU, đọc nhiều thông số ẩm trên một đường truyền
5. Tại sao mua tại TMP
TMP Automation là đại lý phân phối CS Instruments tại Việt Nam, cung cấp cảm biến điểm sương, thiết bị đo lưu lượng khí nén và phát hiện rò rỉ chính hãng Đức với đầy đủ chứng từ CO, CQ; tư vấn chọn dải đo, buồng đo và hỗ trợ lắp đặt, hiệu chuẩn tận nơi.
