Máy Đo Laser KELK alpha.xi Compact - Chính Hãng | TMP
Máy đo laser độ dày - biên dạng - độ phẳng KELK alpha.xi compact là hệ thống đo quang học của hãng KELK, Canada (thương hiệu thuộc tập đoàn Vishay Precision Group), chuyên kiểm tra chi tiết kim loại tấm trên dây chuyền blanking ô tô. Thiết bị dùng nguyên lý laser triangulation quét toàn bộ chi tiết với độ phân giải micromet, đo đồng thời độ dày, biên dạng (contour) và độ phẳng theo chuẩn DIN EN ISO 12781. alpha.xi compact đo được chi tiết rộng tới 3200 mm, dài tới 5000 mm, độ dày từ 0,5 đến 250 mm, hiển thị heatmap 2D và 3D thời gian thực, đối chiếu trực tiếp kích thước đo với bản vẽ DXF.
1. Tổng quan
Trong sản xuất chi tiết dập ô tô, sai lệch độ phẳng và biên dạng của phôi tấm (blank) là nguyên nhân hàng đầu gây lỗi dập và phế phẩm khuôn. KELK alpha.xi compact giải quyết bài toán này bằng cách đo 100% chi tiết ngay trên dây chuyền blanking thay vì kiểm tra mẫu thủ công bằng dưỡng và đồng hồ so.

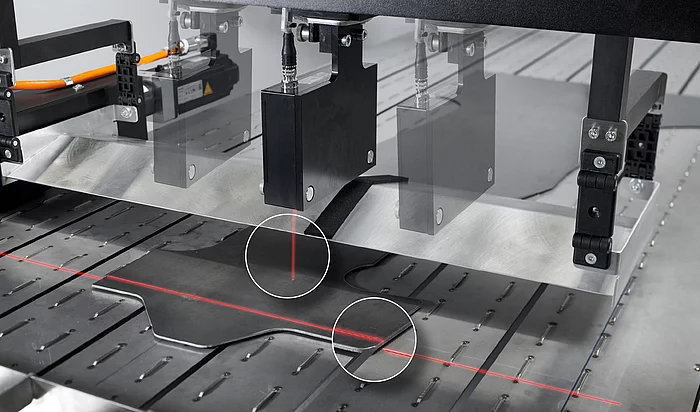

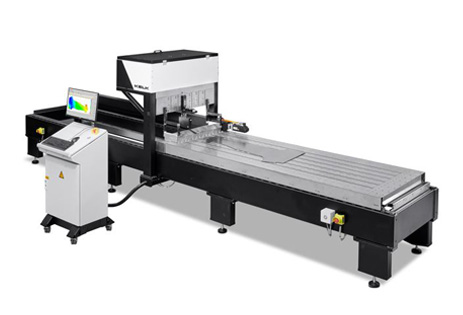

Hệ thống gồm bàn đo, cổng gantry mang các đầu cảm biến laser light-section quét với tốc độ tối đa 0,5 m/s, tủ điều khiển tích hợp IPC và phần mềm hiển thị heatmap thời gian thực. Laser Class 2 bước sóng 660 nm an toàn, không yêu cầu cán bộ an toàn laser chuyên trách.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | KELK alpha.xi compact |
| Loại thiết bị | Máy đo laser độ dày, biên dạng, độ phẳng (Blanking Line Gage) |
| Nguyên lý đo | Laser triangulation (cảm biến laser light-section) |
| Chiều rộng đo tối đa | 3200 mm |
| Chiều dài đo tối đa | 5000 mm |
| Tốc độ quét | Tối đa 0,5 m/s |
| Độ dày vật liệu | 0,5 - 250 mm |
| Độ phân giải | Cao 5 micromet, rộng 10 micromet, dài 5 micromet |
| Độ chính xác độ phẳng | +-0,05 mm (theo DIN EN ISO 12781) |
| Độ chính xác rộng / dài | +-0,15 mm / +-0,10 mm |
| Nhiệt độ vật liệu | Tối đa 80 độ C |
| Cấp laser | Class 2, bước sóng 660 nm, MTBF 80.000 giờ |
| Đo độ dày | 1 track, mở rộng tới 6 track song song |
| Giao tiếp | Profinet, TCP/IP, bảo trì từ xa qua Ethernet |

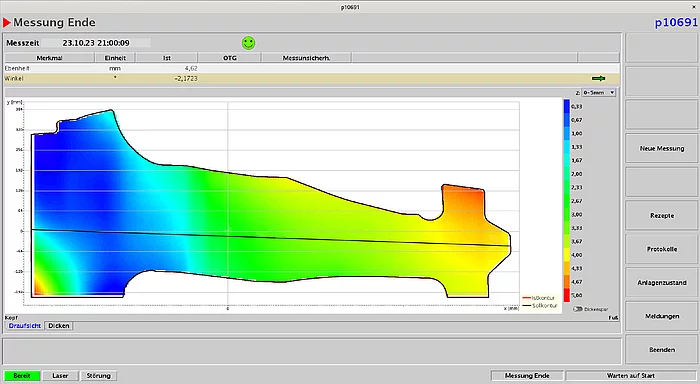

| Phần mềm | Heatmap 2D/3D thời gian thực, đối chiếu bản vẽ DXF, lưu trữ 4 TB |
| Tủ điều khiển | 2100 x 1200 x 800 mm, tích hợp IPC |
Đánh giá chi tiết máy đo laser KELK alpha.xi compact
Điểm mạnh lớn nhất của máy đo laser độ dày - biên dạng - độ phẳng KELK alpha.xi compact là khả năng đo toàn diện trong một lần quét. Các phương pháp kiểm tra truyền thống như dưỡng kiểm, đồng hồ so hay máy đo tọa độ CMM chỉ kiểm tra được điểm rời rạc hoặc tốn nhiều thời gian setup, không phù hợp kiểm soát 100% trên dây chuyền tốc độ cao. alpha.xi compact quét toàn bộ bề mặt chi tiết với độ phân giải tới 5 micromet, đồng thời cho ra ba nhóm thông số quan trọng nhất của phôi dập: độ dày, biên dạng và độ phẳng. Heatmap 2D/3D thời gian thực giúp người vận hành nhìn thấy ngay vùng cong vênh, gợn mép dải theo chuẩn DIN EN 10251 mà không cần đọc bảng số liệu.
Về độ tin cậy đo lường, hệ thống đạt độ chính xác độ phẳng +-0,05 mm theo chuẩn DIN EN ISO 12781 - mức mà các nhà sản xuất ô tô và nhà cung cấp cấp 1 thường yêu cầu trong hợp đồng. Khả năng đối chiếu trực tiếp kích thước đo với bản vẽ DXF rút ngắn đáng kể thời gian first-article inspection khi chuyển đổi mã hàng mới. Giao tiếp Profinet và TCP/IP cho phép tích hợp dữ liệu đo vào hệ thống MES/QMS của nhà máy, còn chức năng bảo trì từ xa qua Ethernet giúp kỹ thuật viên hãng hỗ trợ chẩn đoán mà không cần bay sang tận nơi.
Xét về ứng dụng của máy đo laser KELK alpha.xi compact trong công nghiệp, thiết bị là lựa chọn lý tưởng cho các nhà máy dập chi tiết ô tô, trung tâm cắt blank (blanking service center) và nhà sản xuất thép tấm cần chứng nhận chất lượng phôi trước khi giao cho khách hàng dập. Đo được mọi vật liệu không trong suốt với bề mặt nhẵn hoặc nhám, phản xạ hoặc mờ, hệ thống không kén vật liệu như một số công nghệ quang học khác. Để cấu hình đúng khổ đo, số track và tích hợp vào dây chuyền hiện hữu, doanh nghiệp nên làm việc với đại lý phân phối KELK tại Việt Nam có năng lực tư vấn hệ thống đo lường và hỗ trợ kỹ thuật sau bán hàng.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của máy đo laser KELK alpha.xi compact gồm catalogue, bản vẽ bố trí hệ thống, bảng thông số đo và tài liệu tích hợp Profinet. Liên hệ TMP Automation để nhận tài liệu chính hãng từ KELK.
4. Tính năng nổi bật
- Đo đồng thời độ dày, biên dạng và độ phẳng trong một lần quét laser
- Độ phân giải tới 5 micromet, độ chính xác độ phẳng +-0,05 mm theo DIN EN ISO 12781
- Khổ đo lớn: rộng 3200 mm, dài 5000 mm, dày 0,5 - 250 mm
- Heatmap 2D/3D thời gian thực, đối chiếu trực tiếp với bản vẽ DXF
- Laser Class 2 an toàn, tuổi thọ 80.000 giờ, không cần cán bộ an toàn laser
- Tích hợp Profinet/TCP/IP vào MES/QMS, bảo trì từ xa qua Ethernet
5. Ứng dụng
- Dập chi tiết ô tô: kiểm soát 100% độ phẳng và biên dạng phôi trước khi dập
- Trung tâm cắt blank: chứng nhận chất lượng phôi giao cho khách hàng dập
- Sản xuất thép tấm: kiểm tra độ gợn mép dải theo DIN EN 10251
- First-article inspection: rút ngắn thời gian duyệt mẫu khi đổi mã hàng mới
- Quản lý chất lượng: dữ liệu đo tích hợp vào hệ thống MES/QMS, giám sát theo MSA
6. Tại sao mua tại TMP
TMP Automation là đại lý phân phối KELK tại Việt Nam, cung cấp máy đo laser KELK alpha.xi compact chính hãng, đầy đủ chứng từ CO, CQ. Chúng tôi tư vấn cấu hình khổ đo và tích hợp hệ thống, hỗ trợ lắp đặt, hiệu chuẩn và bảo hành chính hãng.
