Cảm Biến Lực Kéo/Nén HBM S9M - Độ Chính Xác 0.02

Cảm biến lực kéo/nén HBM S9M là cảm biến lực dạng chữ S của hãng HBM, Đức, chuyên đo lực kéo và lực nén với dải đo danh nghĩa từ 500 N đến 50 kN. Thiết bị đạt cấp chính xác 0.02, độ phi tuyến chỉ 0.02%, độ nhạy danh nghĩa 2 mV/V, thân thép không gỉ hàn kín đạt chuẩn bảo vệ IP68 chống nước 1 m trong 100 giờ, cáp 6 dây PVC dài 7.6 m. S9M có ren lắp M8, M12 và M24x2 phù hợp máy thử vật liệu, máy ép và hệ tự động hóa công nghiệp. TMP Automation là đại lý phân phối HBM tại Việt Nam, cung cấp sản phẩm chính hãng đầy đủ CO, CQ cùng hỗ trợ kỹ thuật chọn mã và hiệu chuẩn.

1. Tổng quan

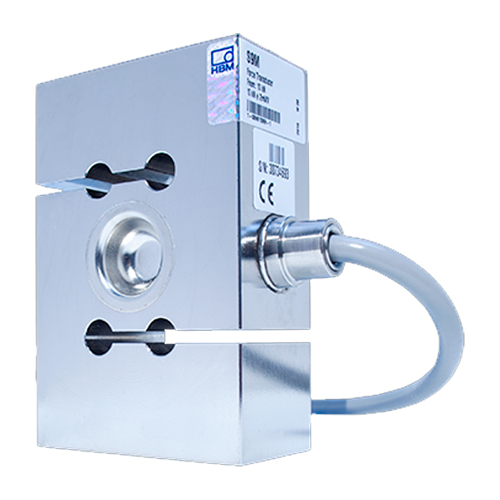

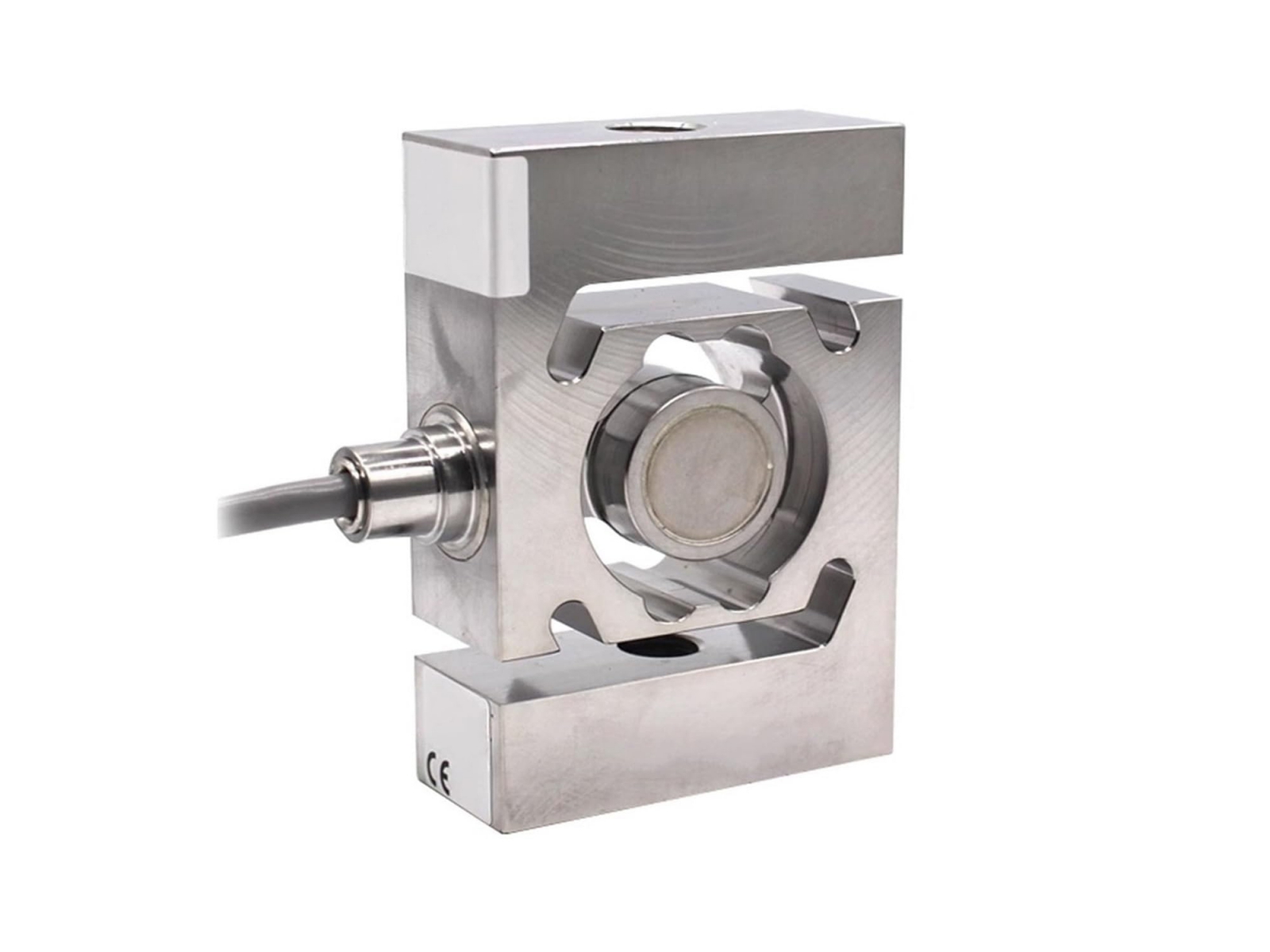

Cảm biến lực kéo/nén HBM S9M của hãng HBM (Hottinger Brüel & Kjær, Đức) là cảm biến lực chữ S (S-type) dùng công nghệ đo biến dạng (strain gauge), cho phép đo cả lực kéo và lực nén trên cùng một thân cảm biến. Dải lực danh nghĩa trải dài từ 500 N đến 50 kN gồm các mức 0.5, 1, 2, 5, 10, 20 và 50 kN, đáp ứng từ đo lực nhỏ trong phòng thí nghiệm đến giám sát lực ép trong sản xuất.

Điểm khác biệt của S9M nằm ở thân đo bằng thép không gỉ (theo EN 10088-1) được hàn kín khí (hermetically welded), giúp cảm biến đạt cấp bảo vệ IP68 và làm việc ổn định trong môi trường ẩm ướt, bụi bẩn hay hóa chất nhẹ. Công nghệ 6 dây dẫn bù trừ sụt áp trên cáp dài, giữ tín hiệu 2 mV/V chính xác khi kết nối với bộ khuếch đại đo cầu strain gauge.

• Cấp chính xác 0.02: độ lặp lại, độ đảo chiều, độ phi tuyến và độ trôi đều chỉ 0.02%
• Đo cả lực kéo và lực nén trên một thân cảm biến dạng chữ S
• Thân thép không gỉ hàn kín, chuẩn bảo vệ IP68 (ngâm 1 m nước trong 100 giờ)

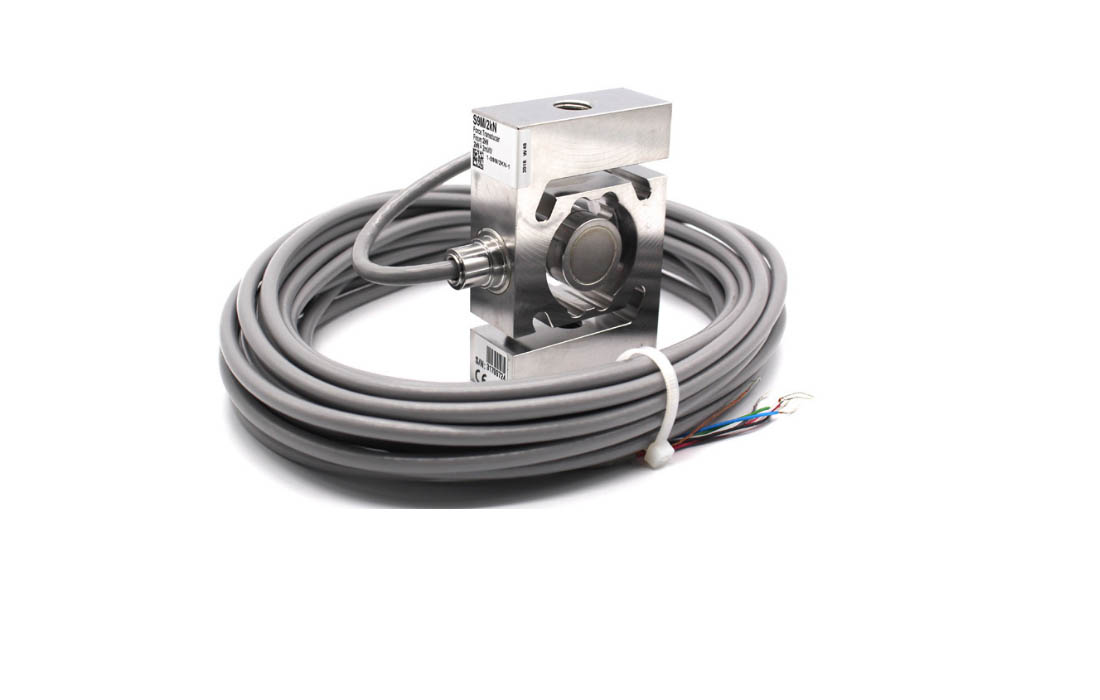

• Độ nhạy danh nghĩa 2 mV/V, cáp 6 dây PVC dài 7.6 m
• Ổn định nhiệt cao: ảnh hưởng nhiệt độ chỉ 0.02%/10K
• Ren lắp M8, M12, M24x2 theo dải lực; phụ kiện nút tải, khớp cầu, đầu đẩy tùy chọn
• Tùy chọn nhận diện cảm biến TEDS, tương thích mọi bộ khuếch đại cầu chuẩn

2. Bảng thông số kỹ thuật

3. Tải tài liệu kỹ thuật

Tài liệu kỹ thuật của cảm biến lực kéo/nén HBM S9M bao gồm:

• Datasheet S9M: dải đo 0.5-50 kN, cấp chính xác 0.02, thông số VDI/VDE 2638
• Catalogue HBM: kích thước lắp đặt, phụ kiện khớp cầu, nút tải, đầu đẩy
• Hướng dẫn lắp đặt, đấu dây cáp 6 dây và hiệu chuẩn
• Chứng nhận hiệu chuẩn theo yêu cầu (DAkkS/ISO)

Liên hệ TMP Automation để nhận datasheet chính hãng và tư vấn chọn dải lực phù hợp.

4. Ứng dụng

• Kiểm tra vật liệu: máy thử kéo, thử nén, đo độ bền linh kiện
• Giám sát lực ép: máy dập, máy ép nhựa, máy ép thủy lực
• Tự động hóa: kiểm soát lực trong dây chuyền lắp ráp, robot
• Đo lực căng: dây cáp, dây đai, băng tải trong sản xuất
• Thử nghiệm kết cấu: đo lực trong thử nghiệm độ bền máy móc, phương tiện
• Cân kiểm tra và hệ thống đo lường trong phòng lab
