Đồng Hồ Đo Năng Lượng 3 Pha Carlo Gavazzi EM330
Đồng hồ đo năng lượng 3 pha Carlo Gavazzi EM330 là thiết bị đo và giám sát năng lượng điện của hãng Carlo Gavazzi, Ý, thuộc dòng EM300 series chuyên submetering công nghiệp và thương mại. Thiết bị kết nối qua biến dòng CT ngoài với dải dòng 5(6)A, điện áp đo 230/400V 3 pha 3/4 dây, độ chính xác Class 1 theo EN62053-21 và Class B theo EN50470-3. EM330 có màn hình LCD 3x8 chữ số tích hợp bàn phím cảm ứng TOUCH TECH, ngõ ra xung, RS485 Modbus RTU, M-Bus, đo điện năng hai chiều nhập/xuất, quản lý 2 biểu giá, ghi giờ chạy máy. Vỏ lắp thanh ray DIN chỉ 3 module, đạt chuẩn CE, có bản MID cho ứng dụng thanh toán. TMP Automation là đại lý phân phối GAVAZZI tại Việt Nam, cung cấp hàng chính hãng đầy đủ CO, CQ.
.jpg)
1. Tổng quan
Đồng hồ đo năng lượng 3 pha Carlo Gavazzi EM330 là thiết bị phân tích năng lượng 3 pha của Carlo Gavazzi Automation Components (Ý), thuộc dòng EM300 series class 1 chuyên đo lường và giám sát năng lượng điện. Thiết bị được thiết kế riêng cho ứng dụng submetering: đo tiêu thụ điện từng phân xưởng, từng máy móc hoặc từng khu vực để phân bổ chi phí năng lượng chính xác.

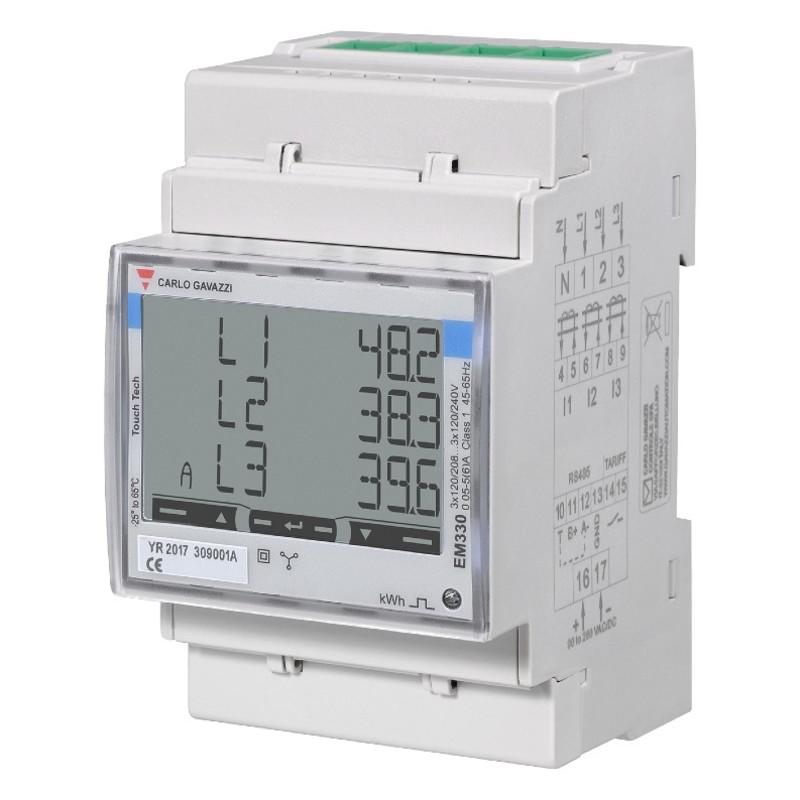

EM330 kết nối dòng điện qua biến dòng CT ngoài 5(6)A nên dễ dàng đo các phụ tải lớn mà không cần ngắt mạch hay thay thiết bị khi mở rộng hệ thống. Màn hình LCD nền sáng 3x8 chữ số tích hợp bàn phím cảm ứng TOUCH TECH hiển thị đồng thời tới 3 đại lượng trên một trang, cài đặt nhanh không cần công cụ. Cảnh báo thứ tự pha và hướng dòng điện ngay trên màn hình giúp phát hiện lỗi đấu dây từ khi lắp đặt.
- Đo 3 pha 3 hoặc 4 dây qua CT ngoài 5(6)A: linh hoạt với mọi phụ tải lớn
- Màn hình LCD 3x8 chữ số, bàn phím cảm ứng TOUCH TECH không phím cơ
- Ngõ ra xung, RS485 Modbus RTU hoặc M-Bus theo từng mã đặt hàng
- Đo điện năng hai chiều nhập/xuất, kWh theo từng pha, quản lý 2 biểu giá
- Nguồn nuôi phụ trợ rộng 90-260Vac/dc, vỏ chỉ 3 module thanh ray DIN
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | EM330 (dòng EM300 series) |
| Loại thiết bị | Đồng hồ đo năng lượng 3 pha, lắp thanh ray DIN |
| Hãng sản xuất | Carlo Gavazzi (Ý) |
| Kết nối dòng điện | Qua biến dòng CT ngoài, 5(6)A |
| Điện áp đo | 3 pha 4 dây 230/400V; 3 pha 3 dây 400/480V LL; 50/60Hz |
| Độ chính xác | Class 1 (EN62053-21), Class B (EN50470-3) |
| Màn hình | LCD nền sáng 3x8 chữ số, bàn phím cảm ứng TOUCH TECH |
| Đại lượng đo | kWh, kvarh nhập/xuất; W, VA, var; PF; V; A; Hz; giờ chạy; THD |
| Ngõ ra truyền thông | Xung (pulse) / RS485 Modbus RTU / M-Bus (tùy mã) |
| Quản lý biểu giá | 2 biểu giá, điều khiển chuyển đổi từ bên ngoài |
| Đầu vào số | Digital input điều khiển biểu giá |
| Nguồn nuôi phụ trợ | 90-260Vac/dc |
| Vỏ thiết bị | 3 module thanh ray DIN, bảo vệ mặt trước IP51 |
| Chứng nhận | CE; bản MID (EN50470-3 Class B) cho ứng dụng thanh toán |
| Đơn vị phân phối | TMP Automation |
Đánh giá chi tiết Đồng hồ đo năng lượng 3 pha Carlo Gavazzi EM330

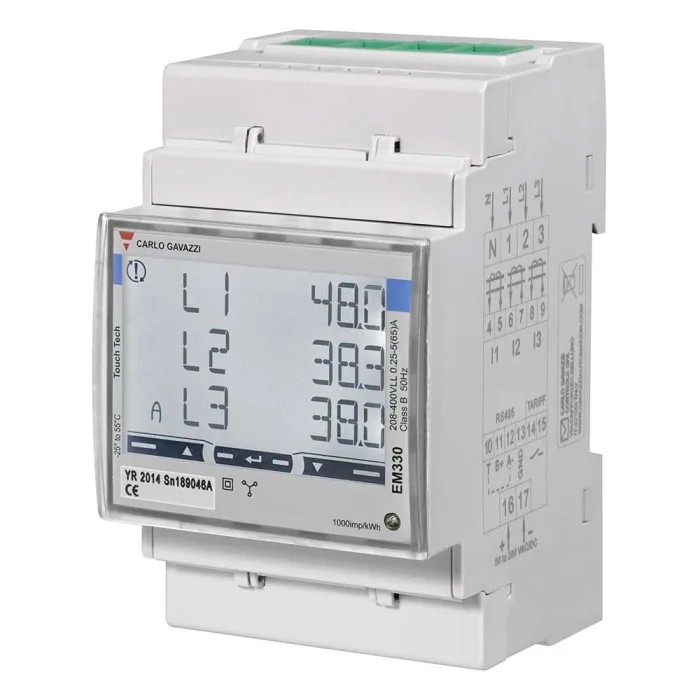

Điểm nổi bật nhất của đồng hồ đo năng lượng 3 pha Carlo Gavazzi EM330 là độ chính xác Class 1 trong thiết kế chỉ 3 module thanh ray DIN, lắp gọn trong mọi tủ phân phối. Kết nối dòng qua biến dòng CT ngoài 5(6)A giúp EM330 đo mọi phụ tải lớn mà không cần ngắt mạch; khi mở rộng nhà máy chỉ cần thay CT thay vì đổi cả thiết bị. Màn hình LCD 3x8 chữ số tích hợp bàn phím cảm ứng TOUCH TECH hiển thị 3 đại lượng cùng lúc, cài đặt nhanh không cần công cụ. Cảnh báo thứ tự pha và hướng dòng điện trên màn hình giúp phát hiện lỗi đấu dây ngay khi lắp đặt.
Về truyền thông, EM330 có ba tùy chọn ngõ ra theo mã đặt hàng: xung cho PLC và bộ đếm năng lượng, RS485 Modbus RTU hoặc M-Bus để kết nối data logger, BMS và bộ quản lý năng lượng UWP của Carlo Gavazzi. Đầu vào số điều khiển chuyển đổi 2 biểu giá bằng lệnh bên ngoài, phù hợp giá điện giờ cao điểm và thấp điểm. Thiết bị đo điện năng hai chiều nhập/xuất theo từng pha và toàn hệ thống, ghi công suất tác dụng, phản kháng, biểu kiến, hệ số công suất, tần số, giờ chạy máy và THD của dòng điện, điện áp. Bản MID đạt EN50470-3 Class B dùng được cho thanh toán và phân bổ chi phí. Nguồn nuôi phụ trợ rộng 90-260Vac/dc thích hợp mọi tủ điện công nghiệp.
Xét về ứng dụng của đồng hồ đo năng lượng 3 pha Carlo Gavazzi EM330 trong công nghiệp, sản phẩm là lựa chọn lý tưởng cho submetering nhà máy: theo dõi tiêu thụ điện từng phân xưởng, dây chuyền, máy móc để phân bổ chi phí và phát hiện bất thường kịp thời. Trong tòa nhà thương mại, bệnh viện, khách sạn, EM330 quản lý năng lượng từng khu vực, giám sát HVAC, thang máy, chiếu sáng. Ghi công suất phản kháng và hệ số công suất giúp kiểm soát phạt cos phi; ghi giờ chạy máy hỗ trợ lập kế hoạch bảo trì. Để mua hàng chính hãng đầy đủ CO, CQ và được tư vấn chọn mã phù hợp, khách hàng nên liên hệ đại lý phân phối GAVAZZI tại Việt Nam như TMP Automation.
.jpg)
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của đồng hồ đo năng lượng 3 pha Carlo Gavazzi EM330 bao gồm:
- Datasheet EM330: thông số điện, ngõ ra xung/Modbus/M-Bus, mã đặt hàng
- Catalogue dòng EM100/EM300 series: tổng quan, tính năng TOUCH TECH
- Hướng dẫn lắp đặt, đấu dây CT và cài đặt thiết bị
- Tài liệu ứng dụng giám sát năng lượng máy ép nhựa và quản lý UWP
Liên hệ TMP Automation để nhận catalogue chính hãng và tư vấn chọn mã EM330 phù hợp.
4. Ứng dụng
- Nhà máy: submetering từng phân xưởng, dây chuyền, máy móc để phân bổ chi phí năng lượng
- Tòa nhà thương mại, bệnh viện, khách sạn: giám sát năng lượng từng khu vực, HVAC, thang máy
- Hệ thống điện mặt trời: đo điện năng hai chiều nhập/xuất lưới
- BMS và quản lý năng lượng: tích hợp qua Modbus RTU/M-Bus với data logger, bộ UWP
- Kiểm soát chất lượng điện: giám sát cos phi, THD, công suất phản kháng
.jpg)
5. Tại sao mua tại TMP
TMP Automation là đại lý phân phối GAVAZZI tại Việt Nam, cung cấp đồng hồ đo năng lượng 3 pha Carlo Gavazzi EM330 chính hãng Ý đầy đủ CO, CQ và hỗ trợ kỹ thuật chọn mã, đấu dây CT.
Bảo hành chính hãng, đổi trả rõ ràng. Liên hệ ngay để nhận báo giá tốt nhất cho đồng hồ đo năng lượng 3 pha Carlo Gavazzi EM330.
