Bộ Nguồn Công Nghiệp Schaefer C/B 5800 - 12kW | Schaefer

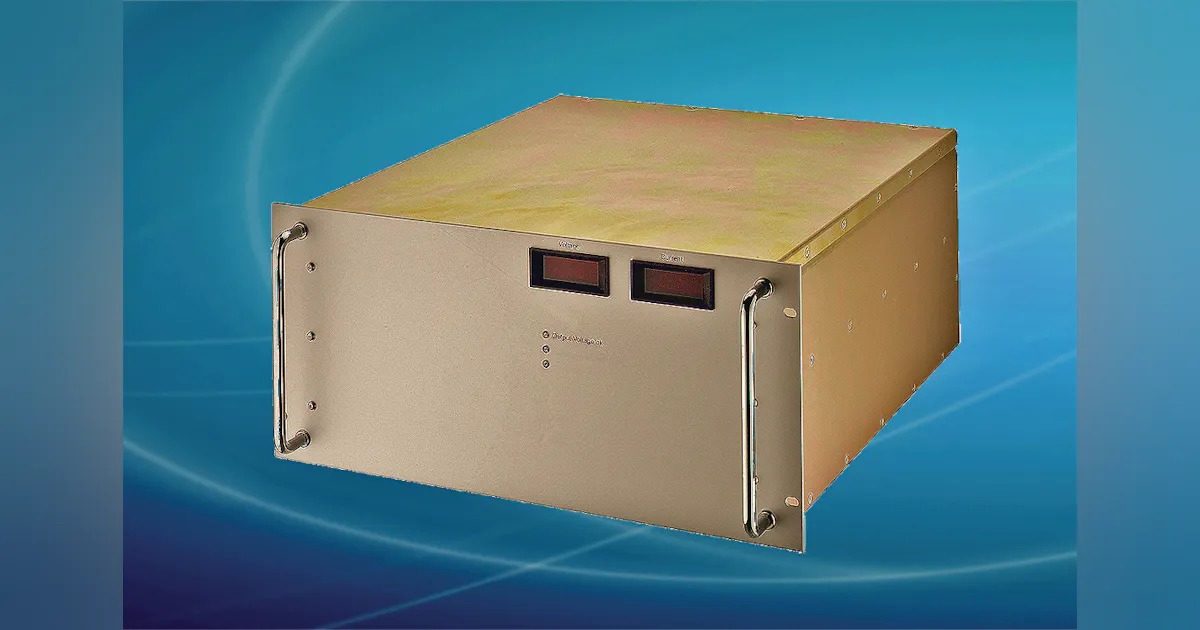

Bộ nguồn công nghiệp Schaefer C/B 5800 là bộ chuyển đổi nguồn công suất lớn của Schaefer, Đức, cung cấp 8,5 đến 12 kW trong module rack 19 inch 6U hoặc 9U. Dòng C/B 5800 gồm DC/DC, AC/DC và sạc ắc quy với hơn 100 model chuẩn, điện áp vào DC từ 80 đến 800 VDC cùng tùy chọn vào AC. Ngõ ra đơn 12 đến 400 VDC, điều chỉnh được, ổn áp tải 0,2%, ổn áp đường dây 0,1%, hiệu suất tới 95%. Nhiệt độ làm việc -20 đến +75 độ C, đầy đủ bảo vệ quá áp, quá dòng, ngắn mạch và tắt nhiệt tự phục hồi, tin cậy cho đường sắt, quân sự, năng lượng tái tạo và công nghiệp.
1. Tổng quan
Bộ nguồn công nghiệp Schaefer C/B 5800 thuộc dòng High Power của Schaefer Đức, gồm 3 nhóm chức năng: bộ chuyển đổi DC/DC (model C 585x - C 588x), bộ nguồn AC/DC (C 586x V - C 589x V) và bộ sạc ắc quy (B 586x V - B 589x V), phủ dải công suất 8,5 đến 12 kW. Ví dụ model C 5884 V là bộ nguồn AC/DC đầu vào 3 pha 400 V, điện áp ra 24 VDC dòng 400 A.
Tùy chọn song song/dự phòng, giám sát RS232/CAN bus, tín hiệu Power OK/DC OK và remote on/off đáp ứng từ hệ thống đơn giản đến kiến trúc nguồn phức tạp.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | C/B 5800 (dòng High Power: DC/DC, AC/DC, sạc ắc quy) |
| Công suất ra | 8,5 - 12 kW (DC/DC 12 kW; AC/DC 8,5/12 kW; sạc ắc quy 8,8/12 kW) |
| Điện áp vào DC | 5 dải chuẩn: 80-160 / 160-320 / 320-380 / 320-640 / 450-800 VDC |
| Điện áp vào AC | 1 pha: 115/230 V; 3 pha: 3x200, 3x400, 3x480 V |
| Điện áp ra | Ngõ ra đơn 12 - 400 VDC, điều chỉnh được (tùy chọn 800 VDC / bản HV 3000 VDC) |
| Ổn áp tải / ổn áp đường dây | 0,2% (tải 10-90%) / 0,1% (đường dây +/-10%) |
| Hiệu suất | Lên tới 95% (công nghệ chuyển mạch ZVS) |
| Nhiệt độ làm việc | -20 đến +75 độ C (giảm tải 2,5%/độ C trên +55 độ C; tùy chọn -40 độ C) |
| Bảo vệ | Ngắn mạch liên tục, quá áp OVP tự phục hồi, giới hạn dòng 105-110% Inom, tắt nhiệt tự phục hồi |
| Tiêu chuẩn | EMI EN 61000-6-4 Class A, miễn nhiễm EN 61000-6-2, an toàn EN 60950-1/EN 50178, IP20 |
| Kiểu lắp / làm mát | Module 19 inch 6U/9U, rack 19 inch hoặc treo tường; làm mát bằng quạt (tùy chọn quạt điều khiển nhiệt độ, làm mát chất lỏng) |
| Đơn vị phân phối | TMP Automation |
Đánh giá chi tiết bộ nguồn công nghiệp Schaefer C/B 5800
Điểm mạnh đầu tiên của bộ nguồn công nghiệp Schaefer C/B 5800 là mật độ công suất rất cao: 12 kW trong module cắm chuẩn 19 inch cao 6U hoặc 9U, tiết kiệm diện tích tủ điện. Dải vào DC chuẩn gồm 80-160, 160-320, 320-380, 320-640 và 450-800 VDC, bên cạnh tùy chọn vào AC 1 pha và 3 pha. Ngõ ra đơn từ 12 đến 400 VDC, điều chỉnh được, ổn áp tải 0,2% và ổn áp đường dây 0,1%, giữ điện áp ra ổn định. Hiệu suất lên tới 95% nhờ công nghệ ZVS, giảm tỏa nhiệt và chi phí vận hành.
Về độ tin cậy, bộ nguồn công nghiệp Schaefer C/B 5800 có đầy đủ mạch bảo vệ: ngắn mạch liên tục, giới hạn dòng 105-110% dòng định mức, quá áp OVP tự phục hồi và tắt nhiệt tự khởi động lại. MTBF khoảng 70.000 giờ ở 40 độ C theo chuẩn MIL-HDBK-217E, nhiệt độ làm việc từ -20 đến +75 độ C (tùy chọn -40 độ C), phù hợp môi trường khắc nghiệt. EMI đạt EN 61000-6-4 Class A, an toàn theo EN 60950-1/EN 50178, cấp bảo vệ IP20. Tùy chọn song song/dự phòng, remote on/off, tín hiệu Power OK/DC OK và giao diện RS232 hoặc CAN bus giúp tích hợp dễ dàng.
Xét về ứng dụng của bộ nguồn công nghiệp Schaefer C/B 5800 trong công nghiệp, sản phẩm đáp ứng các bài toán nguồn công suất lớn: điều khiển và viễn thông đường sắt trên tàu và mặt đất, ứng dụng quân sự, năng lượng tái tạo, trạm điện và điều khiển quá trình. Để mua đúng hàng chính hãng với đầy đủ CO, CQ và được tư vấn chọn điện áp vào/ra phù hợp, hãy liên hệ đại lý phân phối Schaefer tại Việt Nam.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của bộ nguồn Schaefer C/B 5800 bao gồm:
- Datasheet C/B 5800: dải model DC/DC, AC/DC và sạc ắc quy, điện áp vào/ra chi tiết
- Catalogue High Power: sơ đồ chọn model theo điện áp vào và điện áp ra
- Hướng dẫn lắp đặt, đấu nối và vận hành song song
- Tài liệu tùy chọn: RS232/CAN bus, đồng hồ V/A, treo tường
Liên hệ TMP Automation để nhận datasheet chính hãng và tư vấn chọn model phù hợp.
4. Ứng dụng
- Đường sắt: điều khiển và thiết bị viễn thông trên tàu, mặt đất
- Quân sự: nguồn cho thiết bị quốc phòng
- Năng lượng tái tạo: biến đổi và lưu trữ năng lượng
- Trạm điện: nguồn DC cho điều khiển quá trình
- Viễn thông: nguồn dự phòng, hệ thống UPS công suất lớn
- Tự động hóa: cấp nguồn cho dây chuyền công nghiệp
5. Tại sao mua tại TMP
TMP Automation là đại lý phân phối Schaefer tại Việt Nam, cung cấp bộ nguồn công nghiệp công suất lớn chính hãng Đức với đầy đủ chứng từ CO, CQ, tư vấn chọn model và hỗ trợ lắp đặt tận nơi.
Sản phẩm bảo hành chính hãng, chính sách đổi trả rõ ràng. Liên hệ ngay để nhận báo giá tốt nhất cho bộ nguồn công nghiệp Schaefer C/B 5800.
