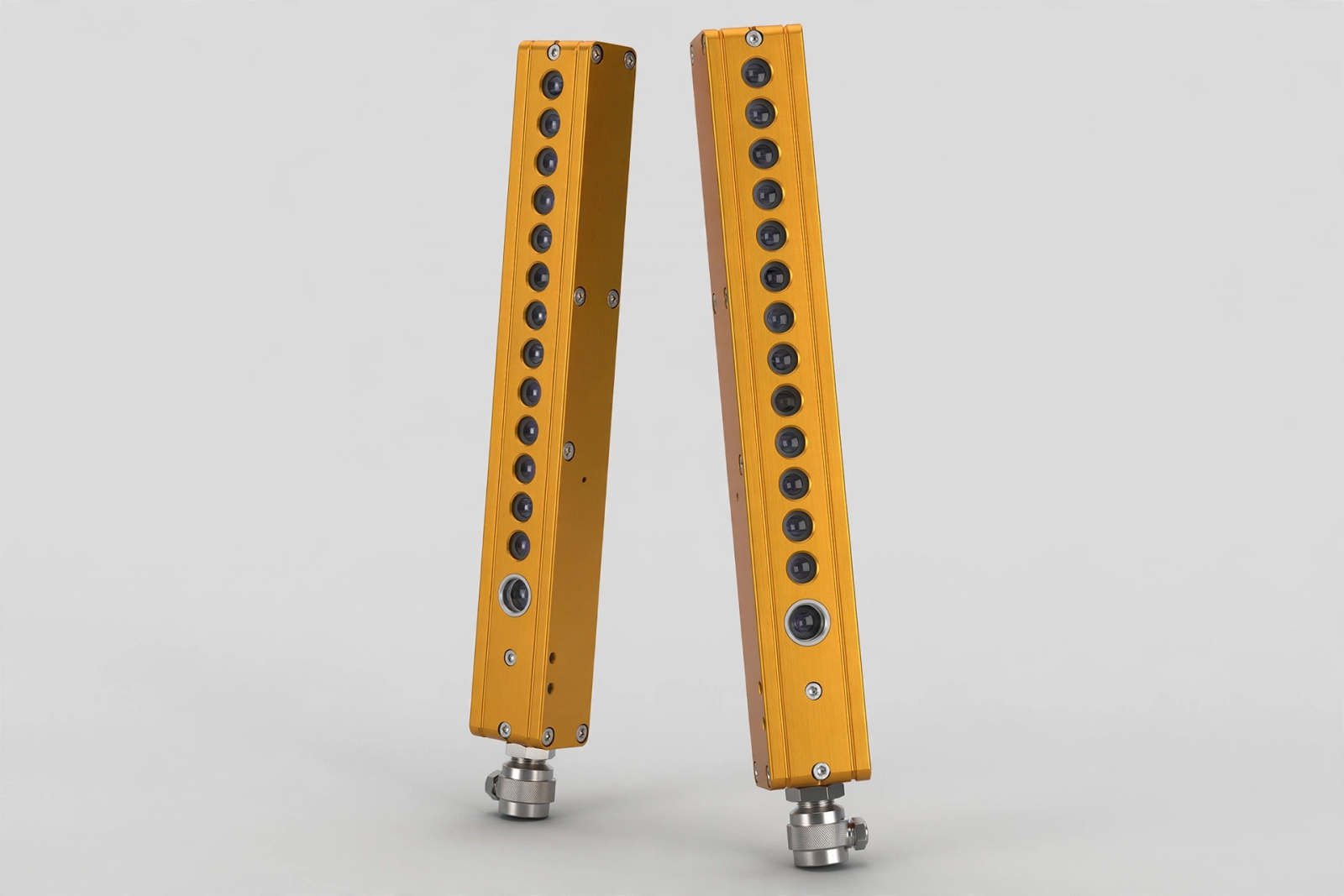

Rào Quang Chống Nổ Pauly JP705 Ex - ATEX | Pauly
Rào Quang Phản Xạ Chống Cháy Nổ Fotoelektrik Pauly JP705 Ex là giải pháp phát hiện vị trí vật thể chuyên dùng cho khu vực nguy hiểm Zone 1 (khí) và Zone 21 (bụi), đáp ứng yêu cầu an toàn nghiêm ngặt của các nhà máy dầu khí, hóa chất, sơn và khai khoáng. Sản phẩm của Fotoelektrik Pauly GmbH (Werne, Đức) đạt chứng nhận ATEX và IECEx với vỏ chống cháy nổ flameproof, tầm hoạt động 0–20 m, nguồn 24 VDC và ngõ ra transistor PNP, hỗ trợ chế độ sáng/tối linh hoạt. Với khả năng đồng bộ cưỡng chế, thiết bị vận hành ổn định trong môi trường nhiều bụi, rung và nhiễu điện từ. TMP Automation phân phối chính hãng tại Việt Nam, đầy đủ CO/CQ và hỗ trợ kỹ thuật trọn đời.
1. Tổng Quan Về Rào Quang Phản Xạ Pauly JP705 Ex
Rào quang phản xạ Pauly JP705 Ex là thiết bị phát hiện vật thể chuyên dụng cho khu vực có nguy cơ cháy nổ, nơi hơi khí dễ cháy hoặc bụi dễ cháy thường xuyên hiện diện. Thiết bị hoạt động theo nguyên lý phản xạ: bộ phát hồng ngoại gửi tia sáng tới gương phản xạ, bộ thu nhận tín hiệu phản hồi để xác định sự có mặt hoặc vị trí của vật thể cắt ngang tia. Nhờ thiết kế vỏ chống cháy nổ theo tiêu chuẩn flameproof, toàn bộ mạch điện bên trong được cô lập hoàn toàn khỏi môi trường bên ngoài, ngăn chặn tia lửa điện trở thành nguồn gây nổ.
Được chế tạo bởi Fotoelektrik Pauly GmbH tại Werne, Đức — nhà sản xuất có nhiều thập kỷ kinh nghiệm về cảm biến quang dùng trong khu vực nguy hiểm — JP705 Ex kết hợp độ tin cậy của cảm biến Đức với chứng nhận an toàn quốc tế ATEX và IECEx, đáp ứng các quy định nghiêm ngặt của ngành dầu khí, hóa chất và chế biến vật liệu rời.
Các tính năng kỹ thuật nổi bật:
- Chứng nhận ATEX & IECEx: đạt II 2G Ex db IIC T6 Gb cho Zone 1 (khí) và II 2D Ex tb IIIC T80°C Db cho Zone 21 (bụi), kèm chứng nhận IECEx cho thị trường quốc tế.

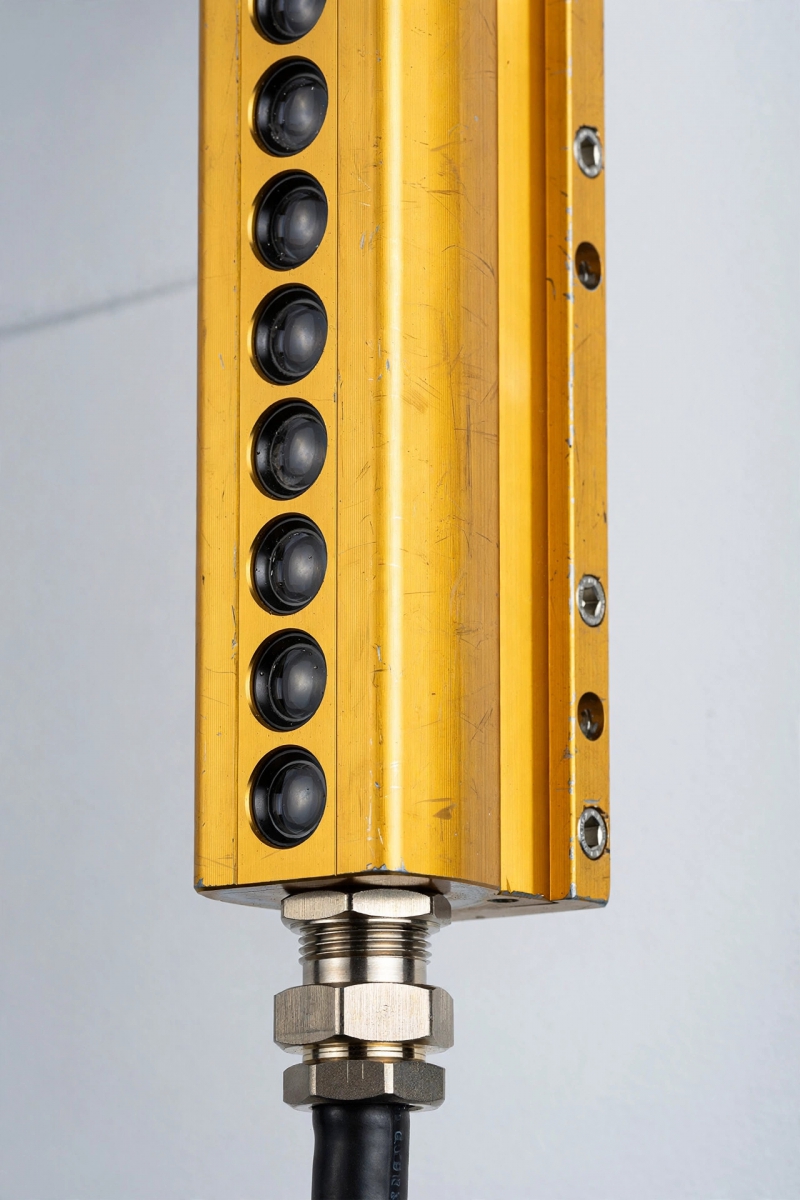

- Vỏ chống cháy nổ flameproof: kết cấu kín chịu được áp suất vụ nổ bên trong mà không để ngọn lửa lan ra môi trường bên ngoài.
- Tầm hoạt động 0–20 m: phạm vi phát hiện xa, phù hợp cho hành lang băng tải dài và cửa ra vào kho chứa nhiên liệu.
- Ánh sáng hồng ngoại vô hình: hạn chế nhiễu sáng môi trường; bản JP7051 Ex dùng ánh sáng đỏ nhìn thấy giúp căn chỉnh tia dễ dàng hơn.
- Nguồn 24 VDC, ngõ ra transistor PNP: tương thích trực tiếp với PLC và hệ thống điều khiển công nghiệp phổ biến.
- Chế độ sáng/tối (bright/dark switching): linh hoạt cấu hình ngõ ra theo logic ứng dụng mong muốn.
- Đồng bộ cưỡng chế: đảm bảo phát–thu vận hành ăn ý, ổn định trong môi trường rung động và nhiễu điện từ.
2. Bảng Thông Số Kỹ Thuật Rào Quang Pauly JP705 Ex
| Thông Số Kỹ Thuật | Giá Trị Tiêu Chuẩn (JP705 Ex) |
|---|---|
| Model | JP705 Ex (bản ánh sáng đỏ: JP7051 Ex) |
| Hãng sản xuất | Fotoelektrik Pauly GmbH, Werne, Đức |
| Nguyên lý hoạt động | Rào quang phản xạ (reflex light barrier) với gương phản xạ |
| Khu vực nguy hiểm | Zone 1 (khí) / Zone 21 (bụi) |
| Chứng nhận ATEX | II 2G Ex db IIC T6 Gb; II 2D Ex tb IIIC T80°C Db |
| Chứng nhận quốc tế | IECEx |
| Tầm hoạt động | 0–20 m |
| Nguồn sáng | Hồng ngoại vô hình (bản JP7051 Ex: ánh sáng đỏ nhìn thấy) |
| Nguồn điện | 24 VDC |
| Ngõ ra | Transistor PNP |
| Chế độ chuyển đổi | Bright switching / Dark switching (sáng/tối) |
| Kiểu vỏ bọc | Flameproof enclosure (vỏ chống cháy nổ) |
| Chức năng đặc biệt | Đồng bộ cưỡng chế (forced synchronization) |
| Xuất xứ | Đức (Made in Germany) |
| Đơn vị phân phối | CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation) |
Đánh giá chi tiết Rào Quang Phản Xạ Chống Cháy Nổ Fotoelektrik Pauly JP705 Ex
Việc lựa chọn rào quang cho khu vực nguy hiểm đòi hỏi sự cân nhắc giữa yếu tố an toàn và hiệu quả vận hành. Tiêu chí đầu tiên là chứng nhận chống cháy nổ: thiết bị phải đạt ATEX hoặc IECEx cho Zone sử dụng, trong đó Rào Quang Phản Xạ Chống Cháy Nổ Fotoelektrik Pauly JP705 Ex đáp ứng đầy đủ Zone 1 (khí) và Zone 21 (bụi) với mã II 2G Ex db IIC T6 Gb và II 2D Ex tb IIIC T80°C Db. Tiêu chí thứ hai là tầm hoạt động: với phạm vi 0–20 m, sản phẩm phù hợp cho các hành lang băng tải dài và cửa ra vào kho xưởng, trong khi ánh sáng hồng ngoại vô hình giúp hạn chế nhiễu sáng từ môi trường xung quanh. Tiêu chí thứ ba là khả năng đồng bộ cưỡng chế, đảm bảo thiết bị phát và thu hoạt động ăn ý khi có rung động cơ học hoặc nhiễu điện từ từ biến tần và động cơ lớn. Tiêu chí thứ tư là độ bền cơ khí: vỏ chống cháy nổ flameproof chịu được va đập, hơi hóa chất và bụi dễ cháy. Khi lắp đặt, cần căn chỉnh tia hồng ngoại chính xác với gương phản xạ, sử dụng cáp và đầu nối đạt tiêu chuẩn khu vực nguy hiểm, đồng thời kiểm tra định kỳ độ sạch của thấu kính vì bụi bẩn có thể làm giảm tầm hoạt động. So với rào quang thường, dòng Ex có giá thành cao hơn nhưng đây là khoản đầu tư bắt buộc về mặt pháp lý: việc dùng thiết bị không đạt chứng nhận tại khu vực Zone 1 hoặc Zone 21 tiềm ẩn nguy cơ cháy nổ, dừng sản xuất và trách nhiệm pháp lý. Xét về hiệu quả đầu tư, một thiết bị đạt chuẩn giúp doanh nghiệp vượt qua kiểm định an toàn, giảm thiểu sự cố dừng máy và kéo dài chu kỳ bảo trì. Với kinh nghiệm thực tế, đại lý phân phối Fotoelektrik Pauly tại Việt Nam luôn tư vấn khách hàng chọn đúng mã thiết bị cho từng Zone, cung cấp đầy đủ hồ sơ CO/CQ và hỗ trợ kỹ thuật trong suốt quá trình vận hành, giúp các ứng dụng của rào quang JP705 Ex trong công nghiệp đạt hiệu quả an toàn tối đa.
3. Tải Tài Liệu Kỹ Thuật: Rào Quang Pauly JP705 Ex
Tài liệu kỹ thuật chính hãng dưới đây cung cấp đầy đủ thông số, sơ đồ đấu nối và hướng dẫn lắp đặt thiết bị trong khu vực nguy hiểm.
4. Ứng Dụng Của Rào Quang JP705 Ex Trong Công Nghiệp
- Dầu khí & hóa dầu: giám sát vị trí van, cửa kho chứa nhiên liệu và hành lang thiết bị tại khu vực Zone 1.
- Hóa chất: phát hiện mức vật liệu, giám sát băng tải nguyên liệu tại nơi có hơi dung môi dễ cháy.
- Sơn & phủ: kiểm soát vật thể trên dây chuyền sơn nơi hơi dung môi tạo nguy cơ nổ cao.
- Khai khoáng: giám sát băng tải quặng và cửa hầm mỏ trong môi trường bụi dễ cháy Zone 21.
- Ngũ cốc & thức ăn chăn nuôi: phát hiện vật thể tại silo, kho chứa và hệ thống vận chuyển nguyên liệu có bụi dễ cháy.
- Dược phẩm: giám sát an toàn tại khu vực sản xuất có bụi hoạt chất và dung môi hữu cơ.
- Logistics kho nguy hiểm: bảo vệ cửa ra vào kho hóa chất, đếm và kiểm soát phương tiện ra vào khu vực chống cháy nổ.
5. Tại Sao Nên Chọn Mua Rào Quang Pauly Tại TMP Automation?
- Hàng chính hãng, đầy đủ CO/CQ: thiết bị nhập khẩu chính hãng Fotoelektrik Pauly Đức, hồ sơ chứng từ đầy đủ cho công trình và kiểm định an toàn.
- Tư vấn chọn đúng model ATEX: đội ngũ kỹ thuật am hiểu phân loại Zone, giúp khách hàng chọn đúng mã thiết bị cho từng khu vực nguy hiểm.
- Hỗ trợ kỹ thuật trọn đời: hướng dẫn lắp đặt, căn chỉnh tia, cài đặt chế độ sáng/tối và xử lý sự cố trong suốt vòng đời sản phẩm.
- Giá cạnh tranh cho dự án: chính sách giá tốt cho nhà thầu, chủ đầu tư và đơn vị bảo trì với số lượng lớn.
- Giao hàng toàn quốc: giao nhanh tại TP.HCM, Hà Nội và các khu công nghiệp trên cả nước, hỗ trợ tài liệu tiếng Việt khi cần.
