Van Bi 3 Ngã Wafer Adler FV4 - Full Bore | Adler

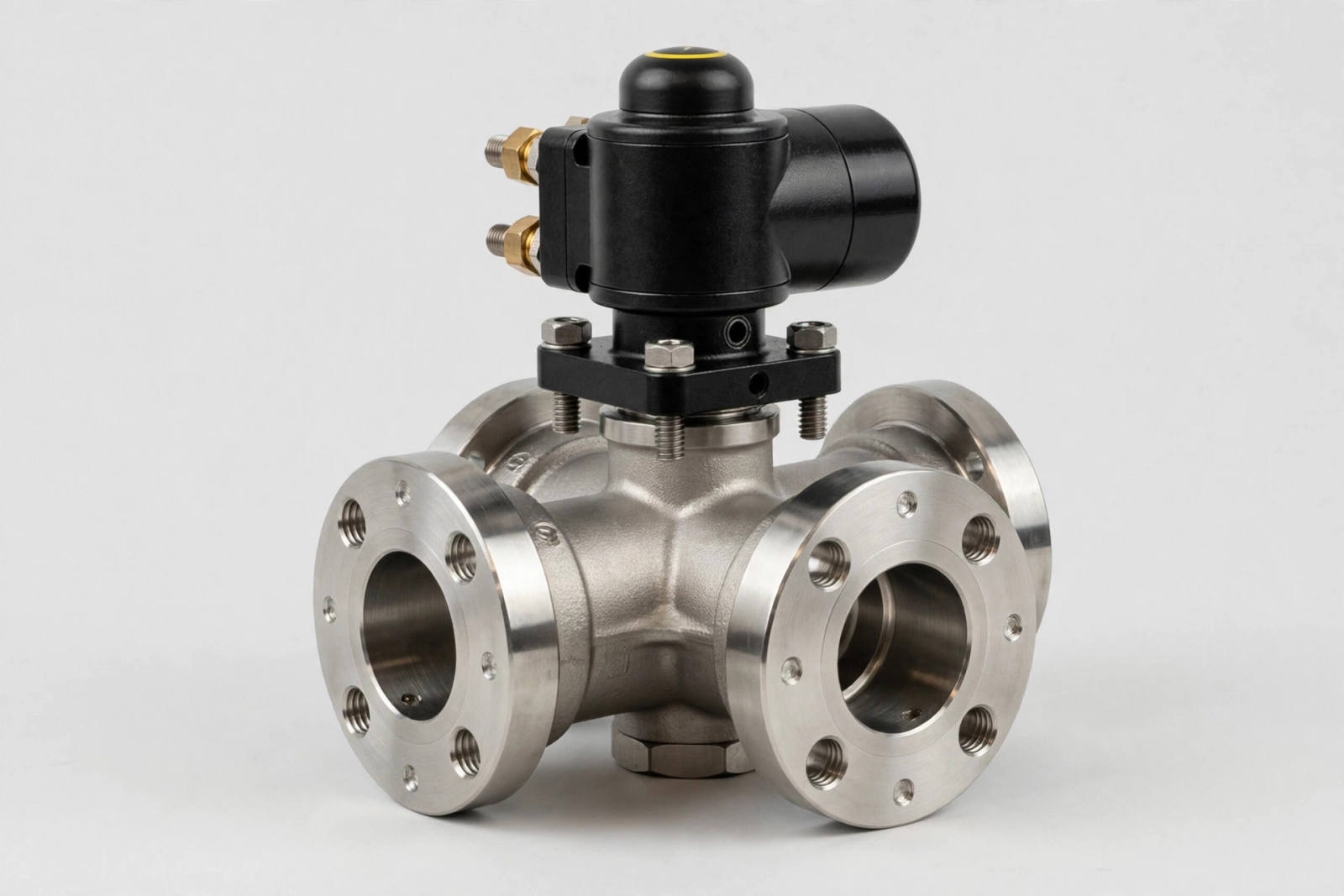

Van Bi 3 Ngã Wafer Adler FV4 là dòng van bi 3 ngã kiểu wafer full bore (lòng van đầy) của hãng Adler Spa đến từ Ý, thiết kế đặc biệt để điều hướng dòng chảy đa hướng trong không gian lắp đặt hẹp. Sản phẩm đạt các chứng nhận an toàn khắt khe như chống cháy fire safe theo ISO 10497/API 607, chống rò rỉ khí thải theo ISO 15848, ATEX cho môi trường dễ nổ và PED 2014/68/UE của Liên minh châu Âu. Với dải áp suất PN 10–40, vật liệu thép carbon và thép không gỉ cùng khả năng chống tĩnh điện, FV4 là giải pháp đáng tin cậy cho các hệ thống đường ống công nghiệp yêu cầu an toàn cao. TMP Automation phân phối chính hãng tại Việt Nam, đầy đủ CO/CQ và hỗ trợ kỹ thuật trọn đời.
1. Tổng Quan Về Van Bi 3 Ngã Wafer Adler FV4
Van bi 3 ngã kiểu wafer Adler FV4 thuộc dòng van FV của Adler Spa, được thiết kế dạng thân wafer kẹp trực tiếp giữa hai mặt bích đường ống, giúp tiết kiệm tối đa chiều dài lắp đặt và trọng lượng so với van mặt bích truyền thống. Cấu tạo full bore cho đường chảy thông suốt, giảm thiểu tổn thất áp suất và sụt áp trên toàn tuyến ống. Van vận hành xoay 90 độ nhanh gọn, chuyển đổi giữa các cổng L hoặc T một cách chính xác, đáp ứng tốt nhu cầu chuyển hướng, trộn hoặc phân chia dòng lưu chất trong quy trình công nghiệp.
Dòng FV có nhiều kích cỡ, trong đó dải DN150–200 phù hợp cho các đường ống công nghiệp cỡ lớn. Van đạt chứng nhận chống cháy fire safe theo ISO 10497/API 607 nên vẫn duy trì khả năng đóng kín ngay trong sự cố cháy, đồng thời đạt chuẩn chống rò rỉ ISO 15848, ATEX và PED 2014/68/UE, đáp ứng yêu cầu nghiêm ngặt của ngành dầu khí, hóa chất và năng lượng.
Các tính năng kỹ thuật nổi bật:
- Thiết kế wafer gọn nhẹ: kẹp trực tiếp giữa hai mặt bích, tiết kiệm chiều dài lắp đặt và trọng lượng so với van 3 ngã mặt bích thông thường.
- Full bore lòng van đầy: đường chảy thông suốt, giảm tổn thất áp suất, phù hợp cả với dòng chảy có hạt rắn hoặc cặn bẩn.
- Cấu hình cổng L và T: linh hoạt chuyển hướng, trộn hoặc phân chia dòng lưu chất chỉ bằng một thao tác xoay 90 độ.
- Chứng nhận fire safe: đạt ISO 10497/API 607, van vẫn đóng kín an toàn trong điều kiện hỏa hoạn.
- Chống rò rỉ khí thải ISO 15848: hạn chế tối đa phát thải môi chất độc hại ra môi trường, đạt chuẩn môi trường hiện hành.
- Chuẩn ATEX và PED 2014/68/UE: an toàn cho môi trường có nguy cơ nổ và tuân thủ chỉ thị thiết bị chịu áp của châu Âu.
- Vật liệu đa dạng: thân van thép carbon hoặc thép không gỉ, đáp ứng dải lưu chất rộng từ nước đến hóa chất ăn mòn.
- Chống tĩnh điện: bi van và trục được nối đất, ngăn tích tụ điện tích khi vận hành với môi chất dễ cháy nổ.
2. Bảng Thông Số Kỹ Thuật Van Bi Adler FV4
| Thông Số Kỹ Thuật | Giá Trị Tiêu Chuẩn (FV4) |
|---|---|
| Tên sản phẩm | Van bi 3 ngã kiểu wafer (3-way wafer ball valve) |
| Model | FV4 |
| Hãng sản xuất | Adler Spa – Ý |
| Kích cỡ danh nghĩa | DN150 – DN200 (dòng FV nhiều kích cỡ) |
| Áp suất làm việc | PN 10 – 40 / ANSI 150 |
| Cấu tạo lòng van | Full bore (lòng van đầy) |
| Góc vận hành | Xoay 90 độ |
| Cấu hình cổng | Cổng L hoặc cổng T |
| Vật liệu thân | Thép carbon / Thép không gỉ |
| Kiểu kết nối | Wafer, kẹp giữa hai mặt bích |
| Chứng nhận chống cháy | Fire safe theo ISO 10497 / API 607 |
| Chứng nhận khác | ISO 15848, ATEX, PED 2014/68/UE, chống tĩnh điện |
| Ứng dụng | Dầu khí, hóa chất, xử lý nước, thực phẩm, năng lượng, hàng hải |
| Đơn vị phân phối | CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation) |
Đánh giá chi tiết Van Bi 3 Ngã Wafer Adler FV4

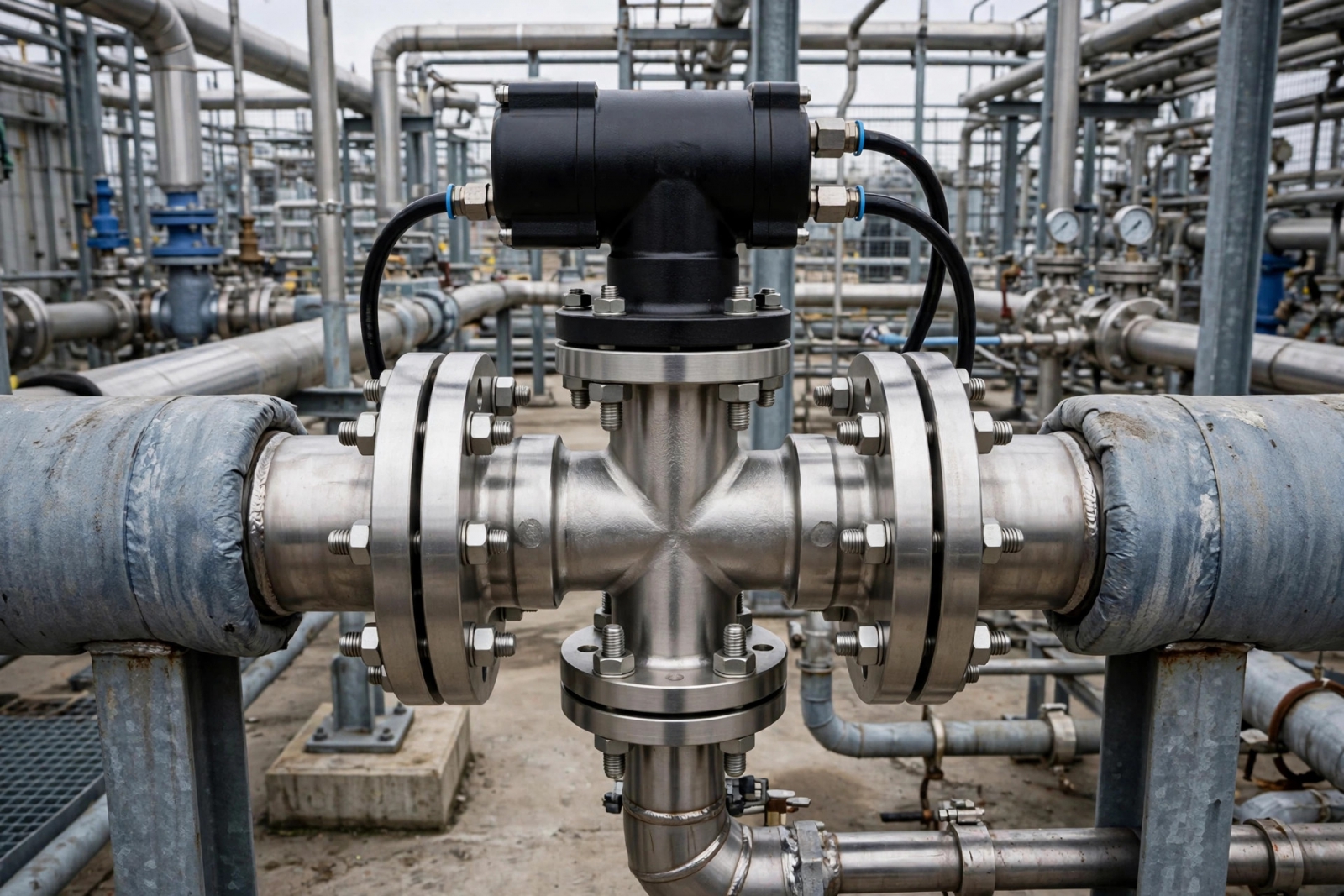

Khi lựa chọn van bi 3 ngã kiểu wafer cho hệ thống đường ống, kỹ sư cần cân nhắc đồng thời ba tiêu chí: không gian lắp đặt, an toàn chống cháy và khả năng điều hướng dòng chảy. Van Bi 3 Ngã Wafer Adler FV4 đáp ứng cả ba tiêu chí này nhờ thiết kế wafer kẹp giữa hai mặt bích, giúp rút ngắn đáng kể chiều dài lắp đặt so với van 3 ngã mặt bích truyền thống mà vẫn giữ nguyên chức năng chuyển hướng, trộn hoặc phân chia dòng lưu chất. Cấu tạo full bore đảm bảo đường chảy thông suốt, hạn chế sụt áp và phù hợp với lưu chất có cặn rắn, một lợi thế lớn so với van cầu hoặc van 3 mảnh có đường chảy hẹp. Với hai cấu hình cổng L và T, người dùng cần xác định rõ nhu cầu điều hướng: cổng L phù hợp cho chức năng chuyển hướng hai nhánh, trong khi cổng T cho phép trộn hoặc phân chia dòng chảy từ ba phía, vì vậy việc tư vấn chọn đúng cấu hình ngay từ đầu giúp tránh sai sót khi vận hành. Lưu ý quan trọng khi lắp đặt là van wafer phải được căn chỉnh đồng tâm chính xác giữa hai mặt bích và siết bu lông theo lực xiết đều, đồng thời đảm bảo khoảng trống vận hành cho tay gạt hoặc bộ truyền động. So với van bi 3 mảnh, FV4 có chi phí đầu tư ban đầu cạnh tranh hơn, trọng lượng nhẹ hơn và thời gian lắp đặt ngắn hơn, mang lại hiệu quả kinh tế rõ rệt cho các dự án có ngân sách giới hạn. Kết hợp cùng chứng nhận fire safe ISO 10497/API 607, ISO 15848, ATEX và PED 2014/68/UE, FV4 là lựa chọn cân bằng giữa chi phí và an toàn. Để được tư vấn chọn cổng L/T, vật liệu và kích cỡ phù hợp, hãy liên hệ đại lý phân phối Adler tại Việt Nam là TMP Automation. Với kinh nghiệm triển khai nhiều dự án, ứng dụng của van FV4 trong công nghiệp dầu khí, hóa chất, xử lý nước và năng lượng đã được chứng minh thực tế, giúp nhà máy yên tâm về độ bền và độ tin cậy vận hành lâu dài.
3. Tải Tài Liệu Kỹ Thuật: Van Bi Adler FV4
Quý khách có thể tham khảo thêm catalogue và tài liệu chính hãng từ Adler Spa để tra cứu kích thước, dải áp suất và cấu hình cổng chi tiết của dòng van FV:
4. Ứng Dụng Của Van FV4 Trong Công Nghiệp
- Ngành dầu khí: điều hướng dòng dầu thô, khí thiên nhiên trên giàn khoan và trạm phân phối, yêu cầu fire safe và ATEX nghiêm ngặt.
- Ngành hóa chất: chuyển hướng, trộn hóa chất ăn mòn trong hệ thống đường ống nhà máy, dùng thân thép không gỉ để đảm bảo tuổi thọ.
- Ngành xử lý nước: phân chia và chuyển hướng dòng nước cấp, nước thải trong trạm bơm và hệ thống xử lý với lưu lượng lớn.
- Ngành thực phẩm: điều hướng dòng nguyên liệu trong dây chuyền chế biến, nơi cần đường chảy full bore dễ vệ sinh và không tích tụ cặn.
- Ngành năng lượng: điều tiết dòng hơi, nước làm mát và nhiên liệu trong nhà máy điện, đáp ứng chuẩn PED 2014/68/UE.
- Ngành hàng hải: điều hướng nhiên liệu và hệ thống ballast trên tàu biển, tận dụng thiết kế wafer gọn nhẹ tiết kiệm không gian.
- Ngành sản xuất công nghiệp chung: hệ thống khí nén, hơi nước và cấp liệu tự động hóa trong nhà máy.
5. Tại Sao Nên Chọn Mua Van Bi Adler Tại TMP Automation?
- Cam kết hàng chính hãng: van bi Adler nhập khẩu trực tiếp, đầy đủ chứng từ CO/CQ từ hãng Adler Spa Ý.
- Tư vấn kỹ thuật chuyên sâu: hỗ trợ chọn đúng cấu hình cổng L/T, vật liệu thân và kích cỡ phù hợp từng hệ thống.
- Hỗ trợ lắp đặt và vận hành: hướng dẫn căn chỉnh đồng tâm mặt bích, lực siết bu lông và bảo trì định kỳ cho dòng van wafer.
- Giá tốt cho dự án: chính sách giá cạnh tranh, chiết khấu ưu đãi cho đơn hàng số lượng lớn và dự án EPC.
- Giao hàng toàn quốc: kho hàng sẵn sàng, giao nhanh đến mọi tỉnh thành, hỗ trợ đổi trả theo đúng quy định.
