Van Bướm Bray Series 3A - Chính Hãng | TMP
Van bướm Bray Series 3A là dòng van bướm đế đàn hồi (resilient seated) của hãng Bray International, thiết kế wafer gọn nhẹ cho các tuyến ống yêu cầu đóng ngắt kín khít hai chiều. Thân van gang dẻo phủ epoxy, đĩa van gang dẻo mạ niken hoặc inox 316, seat cao su EPDM/BUNA-N đúc liền khối cho khả năng làm kín bubble-tight, mô-men vận hành thấp. Dải kích thước DN 50–600, áp suất đến 16 bar, nhiệt độ -20°C đến +120°C, phù hợp nước cấp, nước thải, HVAC và công nghiệp nhẹ. Van vận hành tay gạt, tay vô lăng hoặc gắn bộ truyền động khí nén/điện qua bệ ISO 5211. TMP Automation phân phối chính hãng tại Việt Nam, đầy đủ CO/CQ, tư vấn chọn vật liệu seat/đĩa theo môi chất thực tế.
1. Tổng Quan Về Van Bướm Bray Series 3A
Bray Series 3A thuộc họ van bướm đế đàn hồi của Bray International — thương hiệu van công nghiệp toàn cầu có trụ sở tại Houston, Hoa Kỳ. Thiết kế wafer mỏng nhẹ giúp Series 3A kẹp trực tiếp giữa hai mặt bích mà không cần bulong xuyên thân dài, rút ngắn thời gian lắp đặt và tiết kiệm không gian trên tuyến ống.
Điểm mạnh của Series 3A nằm ở seat cao su đúc liền với thân: seat bao kín hoàn toàn bề mặt tiếp xúc môi chất, ngăn môi chất chạm vào thân van và ty van, nhờ đó chống ăn mòn nội bộ và kéo dài tuổi thọ. Đĩa van dạng profile khí động học cho tổn thất áp suất thấp khi mở hoàn toàn, phù hợp cả đóng ngắt on/off lẫn điều tiết lưu lượng ở góc mở trung gian.
Các tính năng kỹ thuật nổi bật:
- Thiết kế wafer gọn nhẹ: Kẹp giữa hai mặt bích, lắp đặt nhanh, tiết kiệm không gian.
- Seat đúc liền khối: EPDM hoặc BUNA-N bao kín thân, làm kín bubble-tight hai chiều.
- Ty van một mảnh: Thiết kế through-stem cường độ cao, chống gãy ty, tháo lắp dễ dàng.
- Đĩa khí động học: Giảm tổn thất áp, phù hợp điều tiết lưu lượng.
- Bệ lắp ISO 5211: Gắn trực tiếp tay gạt, hộp số, truyền động khí nén/điện không cần gá chuyển.
- Vật liệu linh hoạt: Đĩa gang mạ niken, inox 316 hoặc nhôm đồng cho môi trường biển.
2. Bảng Thông Số Kỹ Thuật Van Bướm Bray Series 3A
| Thông Số Kỹ Thuật | Giá Trị Tiêu Chuẩn (Series 3A) |
|---|---|
| Hãng sản xuất | Bray International — Hoa Kỳ |
| Dòng sản phẩm | Series 3A — van bướm đế đàn hồi, kiểu wafer |
| Kích thước | DN 50 ÷ 600 (NPS 2" ÷ 24") |
| Áp suất danh định | Đến 16 bar (tùy kích thước) |
| Vật liệu thân | Gang dẻo phủ epoxy |
| Vật liệu đĩa | Gang dẻo mạ niken / inox 316 / nhôm đồng |
| Vật liệu seat | EPDM / BUNA-N đúc liền khối |
| Vật liệu ty | Inox một mảnh (through-stem) |
| Nhiệt độ làm việc | -20°C đến +120°C (tùy vật liệu seat) |
| Độ kín | Bubble-tight hai chiều |
| Vận hành | Tay gạt, tay vô lăng + hộp số, bộ truyền động khí nén/điện |
| Bệ lắp bộ truyền động | Tiêu chuẩn ISO 5211 |
| Đơn vị phân phối | CÔNG TY TNHH TM DV TĂNG MINH PHÁT (TMP Automation) |
Đánh giá chi tiết Van bướm Bray Series 3A
Van bướm Bray Series 3A là lựa chọn kinh tế mà vẫn đảm bảo độ tin cậy cho các tuyến ống không yêu cầu áp suất quá cao. Khác với van bướm mặt bích hai mặt hay van bi công nghiệp nặng, Series 3A dùng kiểu kẹp wafer nên trọng lượng nhẹ hơn đáng kể, đặc biệt ở size lớn DN 300 trở lên, giúp giảm tải cho hệ thống treo đỡ và đơn giản hóa bảo trì: chỉ cần nới lỏng bulong mặt bích là rút van ra kiểm tra seat mà không phải cắt ống. Cấu tạo seat cao su đúc liền bao kín toàn bộ khoang thân là chi tiết đáng giá nhất của Series 3A, bởi nó loại bỏ tiếp xúc giữa môi chất và thân gang, ngăn rỉ sét từ bên trong — nguyên nhân phổ biến khiến van bướm giá rẻ hỏng sớm trong hệ thống nước. Ty van một mảnh xuyên suốt liên kết trực tiếp với đĩa, triệt tiêu nguy cơ lỏng đĩa thường gặp ở van bướm ty hai đoạn. Về vận hành, mô-men xoắn thấp của seat đàn hồi cho phép dùng tay gạt đến DN 200 thoải mái, các size lớn hơn dùng hộp số tay hoặc gắn bộ truyền động khí nén để tự động hóa hoàn toàn. Khi mua hàng tại TMP Automation — đại lý phân phối Bray tại Việt Nam — khách hàng được tư vấn chọn đúng vật liệu seat theo môi chất: EPDM cho nước nóng, BUNA-N cho dầu và khí nén, tránh tình trạng seat trương nở gây kẹt van sau vài tháng sử dụng. Tồn kho seat và đĩa thay thế sẵn có cũng giúp rút ngắn thời gian dừng máy khi bảo trì định kỳ. Xét tổng thể, ứng dụng của van bướm Series 3A trong công nghiệp tập trung ở những nơi cần đóng ngắt tin cậy với chi phí hợp lý: hệ thống cấp thoát nước đô thị và khu công nghiệp, đường ống HVAC trong tòa nhà, dây chuyền thực phẩm đồ uống, các trạm bơm và hệ thống phòng cháy chữa cháy dự phòng.
3. Tải Tài Liệu Kỹ Thuật: Van Bướm Bray Series 3A
Tra cứu thông số chi tiết từ nhà sản xuất và nhà phân phối:
4. Ứng Dụng Của Van Bướm Bray Series 3A Trong Công Nghiệp
- Cấp thoát nước: Van cách ly tuyến ống chính, trạm bơm, bể chứa nước sạch.
- HVAC: Đóng ngắt đường nước lạnh/nóng trong tòa nhà, trung tâm thương mại.
- Thực phẩm & đồ uống: Đường nước công nghệ, CIP, hệ thống làm mát.

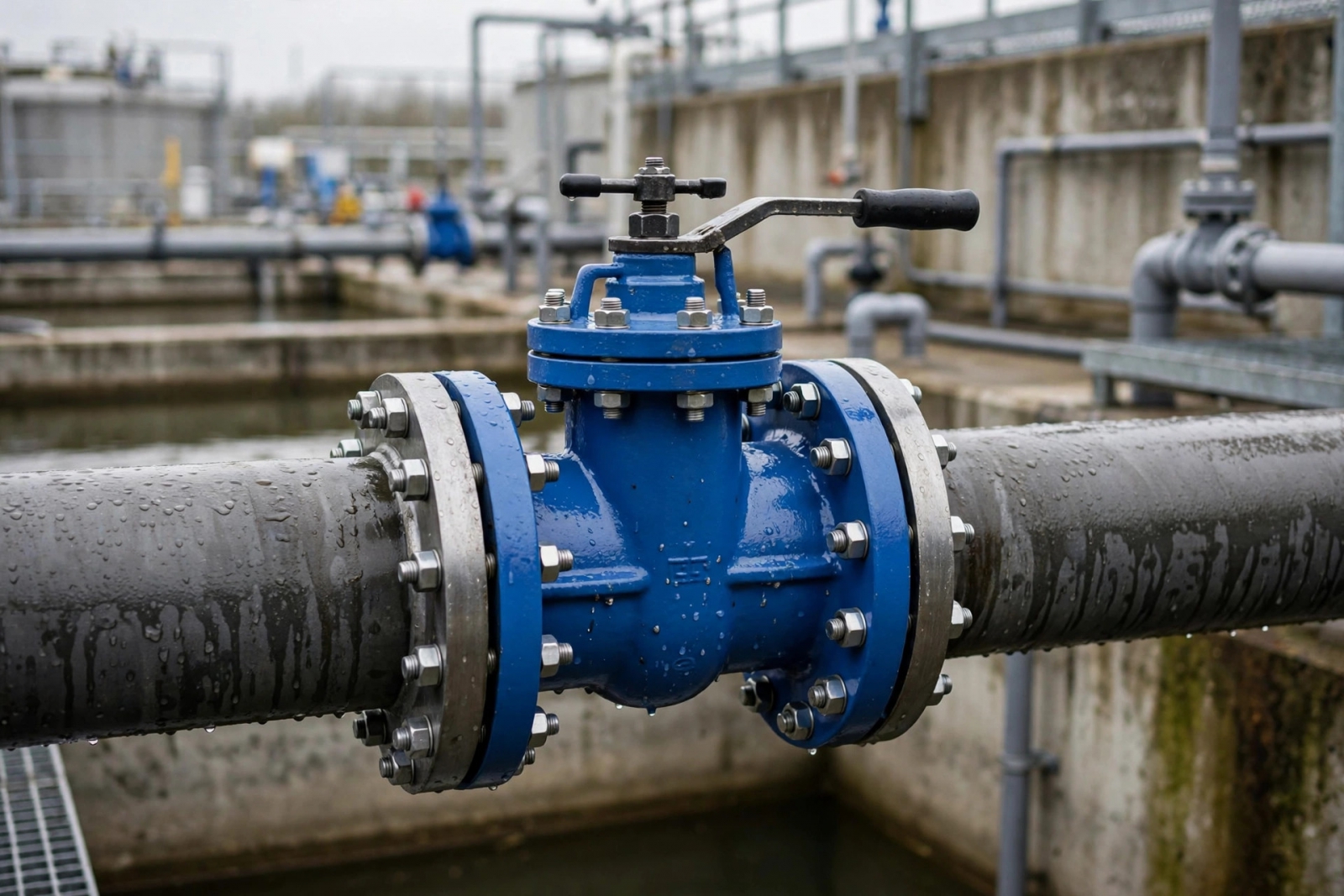

- Xử lý nước thải: Van tuyến trong trạm xử lý, chịu môi trường ẩm ướt.
- Phòng cháy chữa cháy: Van cách ly dự phòng trong hệ thống sprinkler.
- Công nghiệp nhẹ: Khí nén, nước làm mát máy trong nhà xưởng.
5. Tại Sao Nên Chọn Mua Van Bướm Bray Tại TMP Automation?
- Cam kết chính hãng 100%: Đầy đủ CO/CQ từ Bray International.
- Tư vấn vật liệu: Chọn đúng seat EPDM/BUNA-N và đĩa theo môi chất, tránh kẹt van.
- Trọn bộ tự động hóa: Van kèm bộ truyền động khí nén Bray, van điện từ, công tắc hành trình.
- Phụ tùng thay thế: Seat, đĩa, ty có sẵn, rút ngắn thời gian bảo trì.
- Giao hàng toàn quốc: TP.HCM, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai, Hải Phòng...
