Van Điện Từ Khí Nén Koganei F10 Series - Pilot 5 Cửa 10mm
Van điện từ khí nén Koganei F10 Series là dòng van điều khiển hướng khí nén kiểu pilot của hãng Koganei, Nhật Bản, thiết kế siêu gọn với bề rộng thân van chỉ 10mm. Van có các cấu hình 2 vị trí, 3 vị trí và 4 vị trí (tandem), 5 cửa hoặc 3 cửa song song, diện tích hiệu dụng 4,8 mm² (Cv 0,27), áp suất làm việc 0,2–0,7 MPa, thời gian đáp ứng chỉ 15ms và không cần bôi trơn. F10 Series chuyển đổi linh hoạt giữa đơn coil và đôi coil mà không cần thêm linh kiện, lắp trên đế đơn hoặc manifold ghép nhiều van. TMP Automation là đại lý phân phối Koganei chính hãng tại Việt Nam, đầy đủ CO, CQ và hỗ trợ kỹ thuật.
.jpg)
1. Tổng quan

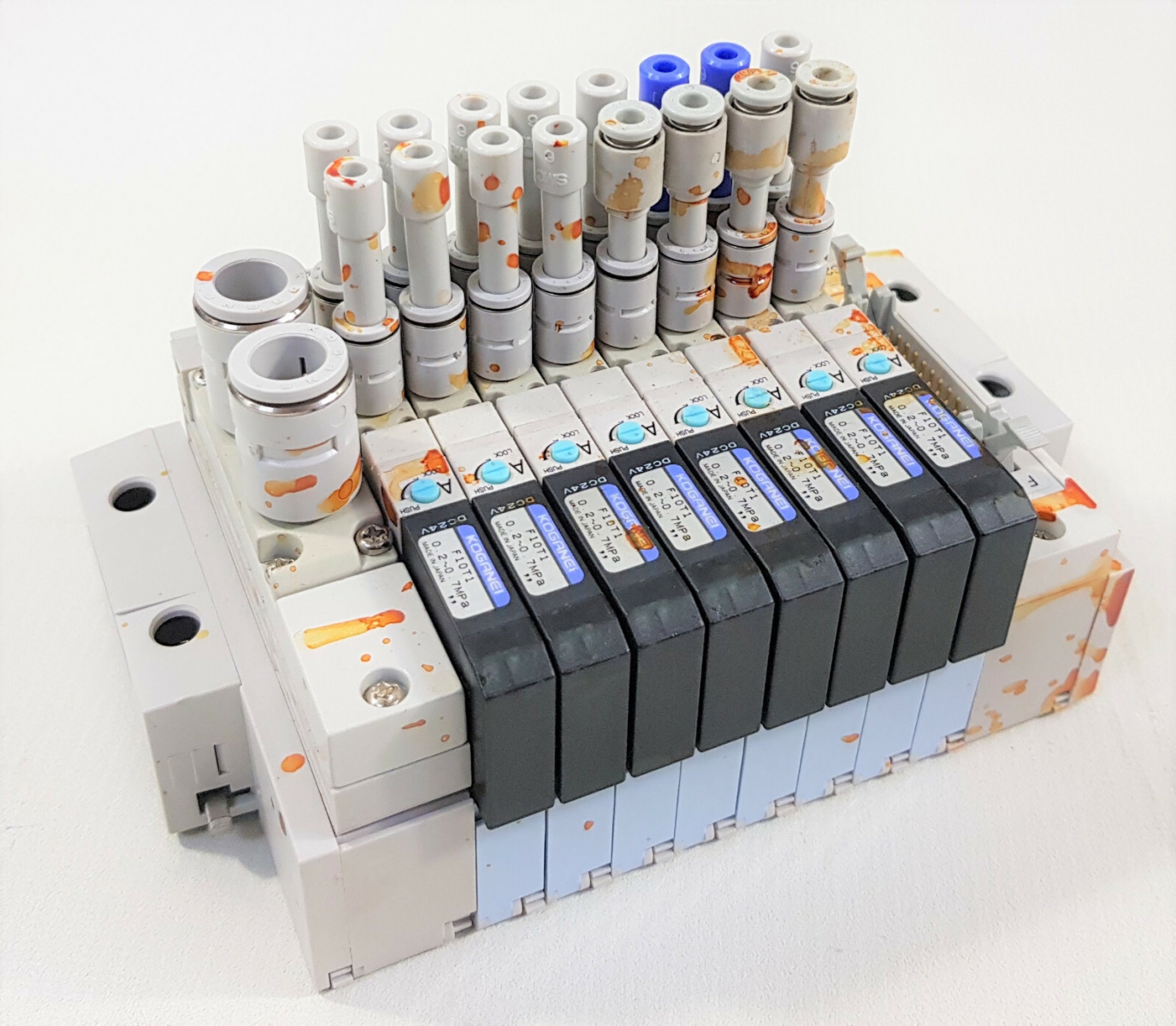

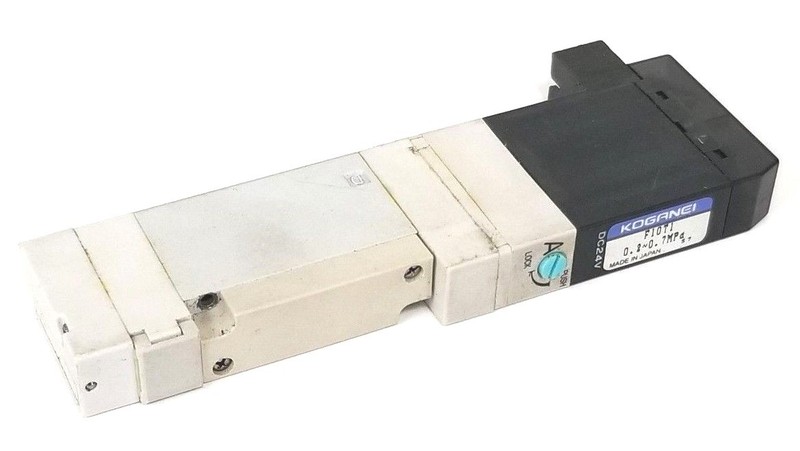

Van điện từ khí nén Koganei F10 Series thuộc dòng F Series của Koganei (Nhật Bản) — nhà sản xuất chuyên sâu thiết bị khí nén với bề dày kinh nghiệm. Điểm nhận diện của F10 là bề rộng thân van chỉ 10mm, cho phép ghép nhiều van trên một manifold nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điều khiển và máy móc cỡ nhỏ.
Van hoạt động theo nguyên lý pilot trong: áp suất khí nguồn tác động qua mạch pilot để chuyển đổi cửa chính, cho lưu lượng lớn qua diện tích hiệu dụng 4,8 mm² trong khi coil tiêu thụ điện năng thấp. Có thêm tùy chọn pilot ngoài cho áp dương (0–0,7 MPa) và pilot chân không (-100 kPa đến 0,15 MPa) cho ứng dụng hút chân không.
Một tính năng nổi bật của dòng F là khả năng chuyển đổi giữa đơn coil và đôi coil dùng chung trên cùng thân van mà không cần thay linh kiện. Người dùng còn có thể chọn chức năng center đóng, center xả, center áp lực hoặc các cặp NC/NC, NO/NO, NC/NO cho van 3 vị trí và tandem.

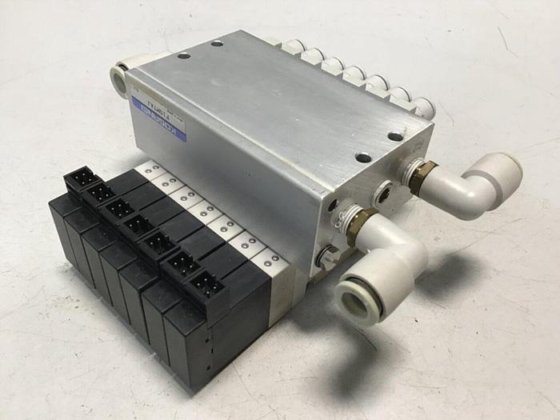

- Bề rộng 10mm siêu gọn, ghép manifold tiết kiệm không gian
- Chuyển đổi đơn coil / đôi coil không cần thêm linh kiện
- Đáp ứng nhanh 15ms, tần số làm việc tối đa 5 Hz
- Tuổi thọ kiểm chứng trên 100 triệu chu kỳ
- Kết nối truyền thông nối tiếp: EtherNet/IP, DeviceNet, EtherCAT, CC-Link, CompoNet
- Đạt tiêu chuẩn RoHS, không cần bôi trơn
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | F10 Series (F10□T0–T5, TA, TB, TC) |
| Loại thiết bị | Van điện từ khí nén 5 cửa, kiểu pilot |
| Môi chất | Khí nén |
| Bề rộng thân van | 10 mm |
| Số vị trí / số cửa | 2, 3, 4 vị trí (tandem); 5 cửa / 3 cửa song song |
| Chức năng van | Đơn coil / đôi coil dùng chung; center đóng, xả, áp lực; NC/NC, NO/NO, NC/NO |
| Kiểu pilot | Pilot trong; pilot ngoài áp dương; pilot ngoài chân không |
| Áp suất làm việc | 0,2–0,7 MPa (pilot trong); 0–0,7 MPa (pilot ngoài); -100 kPa–0,15 MPa (chân không) |
| Áp suất chịu | 1,05 MPa |
| Cỡ cổng | M5 x 0,8; 10-32UNF; khớp nối ống ø4/ø6; Rc1/8; NPT1/8 |
| Diện tích hiệu dụng | 4,8 mm² (Cv 0,27) – 2 vị trí; 4,6 mm² (Cv 0,25) – 3 vị trí; 3,7 mm² (Cv 0,21) – tandem |
| Thời gian đáp ứng | ≤ 15/15 ms (DC 12/24V); ≤ 15/20 ms (AC 100V) |
| Tần số làm việc tối đa | 5 Hz |
| Điện áp coil | DC 12V, 24V; AC 100V |
| Nhiệt độ làm việc | 5–50 °C (môi chất và môi trường) |
| Bôi trơn | Không cần bôi trơn |
| Kiểu lắp | Đế đơn, đế ghép manifold, thanh DIN |
| Đấu nối | Dây trực tiếp, D-Sub, cáp phẳng, truyền thông nối tiếp |
| Tiêu chuẩn | RoHS |
| Xuất xứ | Nhật Bản |
| Đơn vị phân phối | TMP Automation |
Đánh giá chi tiết Van điện từ khí nén Koganei F10 Series
Điểm mạnh đầu tiên của van điện từ khí nén Koganei F10 Series là mật độ lắp đặt: bề rộng 10mm cho phép xếp hàng chục van trên một manifold ngắn, trong khi vẫn giữ diện tích hiệu dụng 4,8 mm² đủ điều khiển xi lanh cỡ vừa ở tốc độ cao. Với thời gian đáp ứng 15ms và tần số tối đa 5 Hz, F10 đáp ứng tốt các chu trình đóng mở nhanh trong máy lắp ráp, máy đóng gói và thiết bị pick-and-place. Tuổi thọ được kiểm chứng trên 100 triệu chu kỳ giúp giảm thời gian dừng máy do thay van, một lợi thế lớn trong dây chuyền chạy liên tục.
Về tính linh hoạt, van điện từ khí nén Koganei F10 Series nổi bật với khả năng chuyển đổi giữa đơn coil và đôi coil dùng chung ngay trên cùng thân van, không cần mua thêm bộ chuyển đổi. Dải cấu hình rộng — 2 vị trí, 3 vị trí center đóng/xả/áp lực, 4 vị trí tandem NC/NO — cho phép một dòng van phủ hầu hết nhu cầu điều khiển hướng trong máy. Tùy chọn pilot ngoài mở rộng phạm vi áp suất xuống 0 MPa hoặc sang vùng chân không, còn các cổng truyền thông nối tiếp EtherNet/IP, EtherCAT, CC-Link giúp tích hợp gọn vào hệ thống điều khiển hiện đại. Thiết kế không cần bôi trơn giữ khí nén sạch, phù hợp cả môi trường yêu cầu sạch.
Xét về ứng dụng của van điện từ khí nén Koganei F10 Series trong công nghiệp, sản phẩm phù hợp các hệ thống khí nén cỡ nhỏ đến trung bình cần mật độ van cao: máy lắp ráp linh kiện điện tử, dây chuyền bán dẫn và phòng sạch (có bản cleanroom), máy đóng gói, máy dán nhãn, máy dệt, máy in, thiết bị y tế và dược phẩm. Khả năng ghép manifold với đầu nối ống ø4/ø6 và ren M5, Rc1/8 giúp đi ống gọn trong tủ máy. Để mua hàng chính hãng Nhật Bản đầy đủ CO, CQ và được tư vấn chọn cấu hình coil, kiểu pilot và cổng kết nối phù hợp, khách hàng nên tìm đến đại lý phân phối Koganei tại Việt Nam có năng lực kỹ thuật về khí nén như TMP Automation.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của van điện từ khí nén Koganei F10 Series bao gồm:
- Catalogue F Series: cấu hình model F10□T0–T5, TA, TB, TC, bản vẽ kích thước
- Datasheet F10: thông số áp suất, lưu lượng, thời gian đáp ứng, điện áp coil
- Hướng dẫn chọn manifold, đế đơn và phụ kiện đấu nối
- Hướng dẫn lắp đặt, đấu dây và bảo trì
Liên hệ TMP Automation để nhận catalogue chính hãng và tư vấn chọn van phù hợp.
4. Ứng dụng
- Điện tử, bán dẫn: máy lắp ráp linh kiện, thiết bị phòng sạch
- Đóng gói: máy đóng gói, dán nhãn, chiết rót tốc độ cao
- Ô tô: dây chuyền lắp ráp, kiểm tra linh kiện
- Dệt may, in ấn: điều khiển xy lanh máy dệt, máy in
- Y tế, dược phẩm: thiết bị yêu cầu khí sạch, không dầu
- Robot: cụm gắp pick-and-place, tay máy cỡ nhỏ
