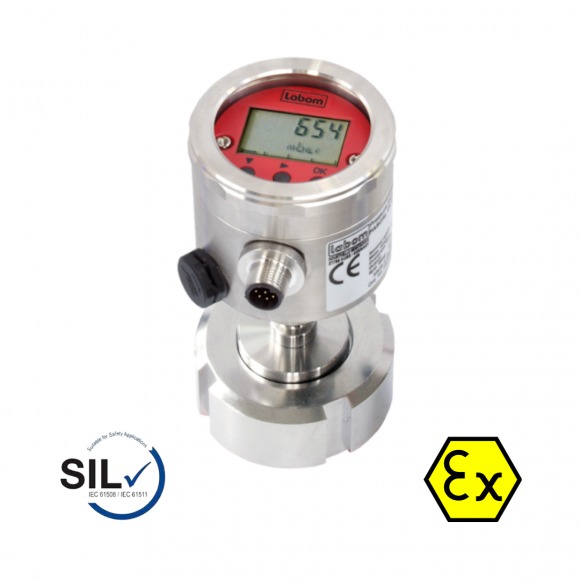

Cảm Biến Áp Suất Màng LABOM PASCAL CV3110 | LABOM
Cảm biến áp suất màng LABOM PASCAL CV3110 là bộ chuyển đổi áp suất dạng mô-đun của hãng LABOM (Đức), thiết kế chuyên biệt cho ngành thực phẩm, dược phẩm và công nghệ sinh học. Thiết bị đo áp suất tương đối và tuyệt đối của khí, hơi, chất lỏng trong dải 80 mbar đến 40 bar, độ chính xác ≤ 0,15%, tín hiệu 4–20 mA với tùy chọn HART và PROFIBUS PA. Chi tiết tiếp xúc môi chất bằng inox 316L đánh bóng Ra ≤ 0,4 µm theo EHEDG, FDA, GMP; cấp bảo vệ IP66 (tùy chọn IP69K), chứng nhận ATEX và SIL2. TMP Automation là đại lý phân phối LABOM tại Việt Nam, cung cấp hàng chính hãng đầy đủ CO, CQ cùng hỗ trợ kỹ thuật.
1. Tổng quan
LABOM Mess- und Regeltechnik GmbH là nhà sản xuất thiết bị đo áp suất công nghiệp của Đức với thế mạnh đặc biệt về màng ngăn (diaphragm seal) và các giải pháp đo áp suất cho quy trình vệ sinh. Dòng PASCAL CV là bộ chuyển đổi áp suất mô-đun sử dụng công nghệ "smart module": các module chức năng có thể thay thế, nâng cấp ngay tại hiện trường theo nguyên tắc "plug and measure" mà không cần hiệu chuẩn lại.
PASCAL CV3110 là phiên bản chuẩn vệ sinh của dòng PASCAL CV, dành riêng cho thực phẩm, dược phẩm và công nghệ sinh học. Thiết bị dùng phần tử đo áp điện trở được thông khí trực tiếp, kết hợp màng ngăn lắp trong hoặc lắp phẳng cùng adapter chuẩn vệ sinh HYGIENIC, cho phép đo ổn định trong môi trường CIP/SIP khắc nghiệt.
- Thiết kế mô-đun: màn hình đa chức năng, module chuyển mạch, module HART thay nóng tại chỗ
- Chuẩn vệ sinh EHEDG, FDA, GMP: màng ngăn Ra ≤ 0,4 µm, inox 316L, gioăng EPDM đạt FDA
- Dải đo 80 mbar – 40 bar, turndown 5:1, độ chính xác ≤ 0,15%
- Tín hiệu 4–20 mA hai dây, tùy chọn HART (rev. 6) và PROFIBUS PA
- Cấp bảo vệ IP66, tùy chọn IP69K; chứng nhận ATEX và SIL2
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PASCAL CV3110 (type series CV311.-..-K) |
| Loại thiết bị | Bộ chuyển đổi áp suất mô-đun, bản chuẩn vệ sinh cho thực phẩm / dược phẩm / công nghệ sinh học |
| Dải đo danh nghĩa | 0…0,4 / 1 / 4 / 16 / 40 bar (tương đối); 0…4 / 16 bar (tuyệt đối); giới hạn đo 80 mbar – 40 bar |
| Độ chính xác | ≤ 0,15% span (tuyến tính, theo DIN 16086); trễ ≤ 0,05%; lặp lại ≤ 0,05%; trôi dài hạn ≤ 0,1%/năm |
| Turndown | 5:1, span điều chỉnh tự do |
| Tín hiệu ngõ ra | 4…20 mA, 2 dây (3,8…20,8 mA); tùy chọn HART (rev. 6), PROFIBUS PA |

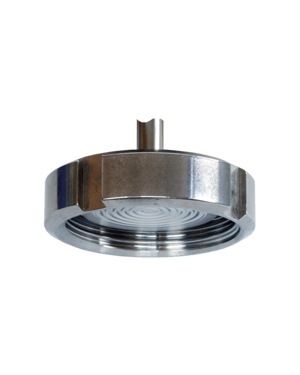

| Kết nối process | Adapter màng ngăn chuẩn vệ sinh HYGIENIC; màng ngăn lắp trong hoặc lắp phẳng |
| Vật liệu tiếp xúc môi chất | Inox 1.4435 (316L/316); gioăng EPDM đạt FDA; dầu truyền áp tổng hợp FD1 không silicone, đạt FDA class USDA-H1 |
| Độ nhám bề mặt vệ sinh | Màng ngăn Ra ≤ 0,4 µm; mối hàn laser và chi tiết tiện Ra ≤ 0,8 µm (EHEDG/FDA/GMP) |
| Vật liệu vỏ | Inox 1.4301 (304), thiết kế hai buồng nắp vặn, cửa sổ Makrolon chống vỡ vụn |
| Cấp bảo vệ | IP66 theo EN 60529 (tùy chọn IP69K) |
| Nhiệt độ môi trường / bảo quản | -20…85 °C / -40…85 °C |
| Nguồn cấp | 12…40 V DC (bản thường); 12…30 V DC (bản Ex) |

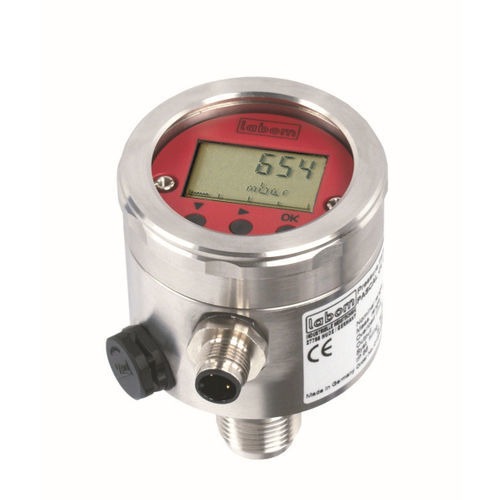

| Module chức năng | Màn hình đa chức năng 5 ký số + bargraph 36 đoạn; module chuyển mạch 2 kênh 30 V DC / 0,5 A, cách ly hoàn toàn |
| Chứng nhận | ATEX (TÜV 04 ATEX 2387 X, Ex ia IIC T4/T5/T6); SIL2 theo EN 61508; chứng chỉ vật liệu và hiệu chuẩn EN 10204-3.1 |
| Trọng lượng | Khoảng 0,65 kg (thiết bị chuẩn, chưa gồm màng ngăn và module) |
| Đơn vị phân phối | TMP Automation |
Đánh giá chi tiết Cảm biến áp suất màng LABOM PASCAL CV3110
Điểm khác biệt lớn nhất của cảm biến áp suất màng LABOM PASCAL CV3110 là triết lý mô-đun "plug and measure": màn hình đa chức năng, module chuyển mạch 2 kênh hay module HART đều thay thế, nâng cấp ngay tại hiện trường mà không cần tháo thiết bị khỏi đường ống và không phải hiệu chuẩn lại. Phần tử đo áp điện trở thông khí trực tiếp, kết hợp màng ngăn lắp trong hoặc lắp phẳng cùng adapter chuẩn vệ sinh, giúp thiết bị đo ổn định trong môi trường CIP/SIP. Dải đo 80 mbar đến 40 bar với span chỉnh tự do theo turndown 5:1, độ chính xác ≤ 0,15% và độ trôi dài hạn chỉ 0,1%/năm mang lại độ tin cậy cao cho các vòng điều khiển quan trọng.
Về vệ sinh, cảm biến áp suất màng LABOM PASCAL CV3110 đáp ứng đầy đủ khuyến nghị EHEDG, FDA và GMP: màng ngăn đánh bóng Ra ≤ 0,4 µm, mối hàn laser Ra ≤ 0,8 µm, vật liệu tiếp xúc môi chất là inox 316L với gioăng EPDM đạt FDA, dầu truyền áp tổng hợp không silicone đạt FDA class USDA-H1. Vỏ inox 304 hai buồng nắp vặn kín khít, cấp bảo vệ IP66 với tùy chọn IP69K chịu tia nước áp lực cao khi vệ sinh. Về an toàn, thiết bị đạt chứng nhận chống cháy nổ ATEX cho khí và bụi cùng phân loại SIL2 theo EN 61508, phù hợp khu vực yêu cầu nghiêm ngặt.
Xét về ứng dụng của cảm biến áp suất màng LABOM PASCAL CV3110 trong công nghiệp, sản phẩm lý tưởng cho quy trình đòi hỏi vệ sinh tuyệt đối: đo áp suất và mức trong bồn chứa sữa, nước giải khát, bia; giám sát áp suất lọc trong sản xuất dược phẩm và công nghệ sinh học; đo áp suất hơi CIP/SIP và khí nén sạch. Tín hiệu 4–20 mA hai dây tương thích mọi hệ DCS/PLC, tùy chọn HART và PROFIBUS PA hỗ trợ chẩn đoán từ xa và quản trị tài sản thông minh. Để mua hàng chính hãng đầy đủ CO, CQ, chứng chỉ vật liệu và hiệu chuẩn EN 10204-3.1, khách hàng nên liên hệ đại lý phân phối LABOM tại Việt Nam có năng lực kỹ thuật về đo lường áp suất.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của cảm biến áp suất màng LABOM PASCAL CV3110 bao gồm:
- Datasheet D4-017-22: đặc tính, dải đo, độ chính xác, tùy chọn kết nối process
- Hướng dẫn lắp đặt, vận hành và thay module chức năng "plug and measure"
- Chứng chỉ ATEX, SIL2, chứng chỉ vật liệu và hiệu chuẩn theo EN 10204-3.1 (cấp theo yêu cầu)
- Phụ kiện: adapter màng ngăn chuẩn vệ sinh, module màn hình, module chuyển mạch, module HART
Liên hệ TMP Automation để nhận catalogue chính hãng và tư vấn chọn cấu hình phù hợp.
4. Ứng dụng
- Thực phẩm – đồ uống: đo áp suất và mức trong bồn chứa sữa, nước giải khát, bia, rượu
- Dược phẩm: giám sát áp suất lọc, đo mức bồn phản ứng trong môi trường GMP
- Công nghệ sinh học: đo áp suất trong quy trình lên men, nuôi cấy tế bào
- Hệ CIP/SIP: đo áp suất hơi vệ sinh và dung dịch tẩy rửa tuần hoàn
- Khí nén sạch và tiện ích: giám sát áp suất hệ thống khí đạt chuẩn vệ sinh
5. Tại sao mua tại TMP
TMP Automation là đại lý phân phối LABOM tại Việt Nam, cung cấp cảm biến áp suất màng LABOM PASCAL CV3110 chính hãng Đức đầy đủ CO, CQ, chứng chỉ vật liệu và hiệu chuẩn theo EN 10204-3.1.
Đội ngũ kỹ thuật hỗ trợ chọn cấu hình màng ngăn, dải đo và module chức năng phù hợp từng quy trình. Bảo hành chính hãng, giao hàng toàn quốc. Liên hệ ngay để nhận báo giá tốt nhất cho cảm biến áp suất màng LABOM PASCAL CV3110.
