Cảm Biến Lực Căng Dải KELK MONOBLOC Tensiometer

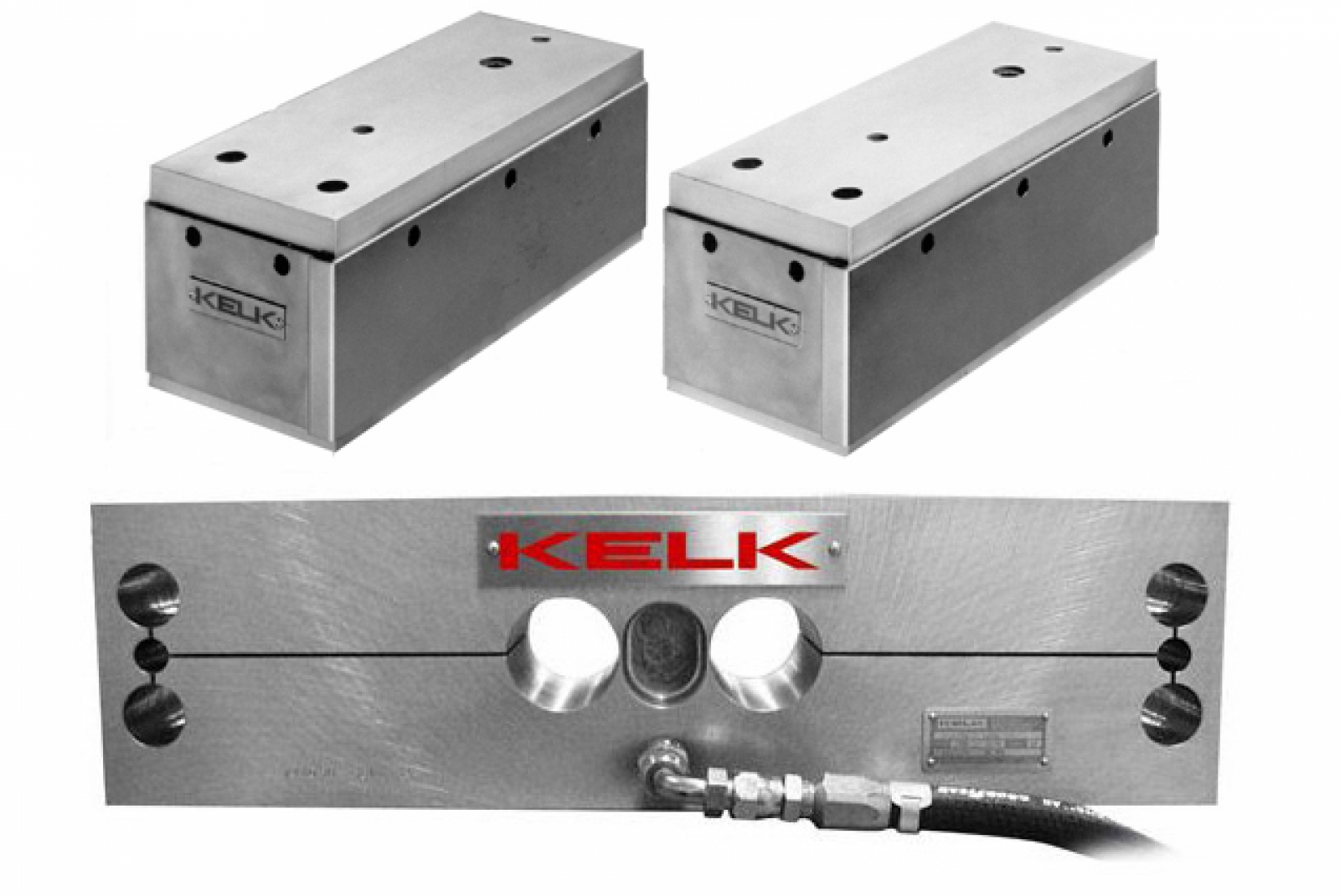

Cảm biến lực căng dải KELK MONOBLOC Tensiometer là cụm load cell đo lực căng dải kim loại của hãng KELK, Canada (thương hiệu thuộc tập đoàn Vishay Precision Group), chuyên dùng trong các nhà máy cán thép, cán nhôm và dây chuyền xử lý dải. Thiết bị gồm các đầu đo lực lắp dưới gối trục ở hai đầu rulô cảm biến được cân bằng động, đo thành phần lực vuông góc với đế để suy ra trực tiếp lực căng dải. Kết cấu tấm đàn hồi (flexure) truyền sạch tín hiệu lực về load cell và bảo vệ đầu đo khỏi lực ngang phá hoại.
1. Tổng quan
Trong nhà máy cán, lực căng dải quyết định chất lượng và độ ổn định quá trình: căng quá mức gây đứt dải, căng không đều gây lỗi biên dạng. MONOBLOC Tensiometer của KELK đo lực căng liên tục ngay trên dây chuyền, thay cho các phương pháp gián tiếp kém chính xác như suy từ mô-men động cơ hay lực cán từng giá.
Mỗi vị trí đo gồm 2 đầu đo MONOBLOC lắp dưới hai gối trục rulô, kết hợp 1 bộ xử lý tín hiệu KELK GPA2 hoặc DSP2. Hệ thống có bản đơn dải và song dải: ở bản song dải, cữ chặn cơ khí tích hợp bảo vệ load cell dải thấp khi làm việc ở dải căng cao.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | KELK MONOBLOC Tensiometer |
| Loại thiết bị | Cụm load cell đo lực căng dải (strip tension) |
| Ký hiệu model | M(b)(a)(xxxx)-(yy): kích thước, hướng đo N/P, tải trọng kN, phiên bản |
| Ví dụ đặt hàng | MDN0036-03: kích thước D, tải trọng 36 kN, đo theo phương pháp tuyến bề mặt lắp |
| Nguyên lý đo | Load cell điện cơ, đo lực vuông góc với đế qua rulô cảm biến |
| Cấu hình đo | 2 đầu đo MONOBLOC mỗi vị trí + 1 bộ xử lý tín hiệu KELK GPA2 hoặc DSP2 |
| Dải đo | Đơn dải hoặc song dải, cữ chặn cơ khí bảo vệ load cell dải thấp |
| Bảo vệ đầu đo | Tấm đàn hồi (flexure) chống lực ngang và quá tải phá hoại |
| Bù nhiệt mở rộng | Tùy chọn tới 150 độ C |
Đánh giá chi tiết cảm biến lực căng dải KELK MONOBLOC Tensiometer
Điểm mạnh cốt lõi của cảm biến lực căng dải KELK MONOBLOC Tensiometer nằm ở cách nó đo lực căng: đo trực tiếp từ lực tác dụng lên rulô cảm biến thay vì suy luận gián tiếp. Khi dải thép chạy qua rulô, lực căng tạo ra thành phần lực vuông góc với đế, được hai load cell dưới hai gối trục ghi nhận đồng thời. Kết hợp với góc quấn dải và hình học lắp đặt, hệ thống tính ra lực căng thực tế với độ tin cậy cao, không bị nhiễu bởi biến thiên mô-men động cơ hay ma sát ổ trục.
Về độ bền, kết cấu MONOBLOC nguyên khối với tấm đàn hồi chuyên dụng chỉ cho lực đo đi qua đúng hướng thiết kế, đồng thời triệt tiêu lực ngang và hấp thụ va đập quá tải. Nhờ vậy đầu đo sống sót trong điều kiện rung động, bụi kim loại và tải trọng va đập của nhà máy cán, nơi các load cell thông thường nhanh hỏng. Bản song dải tăng tính linh hoạt: nhà máy đo chính xác cả khi cán dải mỏng lực căng thấp lẫn khi cán dải dày lực căng cao, mà không phải thay đầu đo hay hiệu chuẩn lại, nhờ cữ chặn cơ khí bảo vệ load cell dải thấp.
Xét về ứng dụng của cảm biến lực căng dải KELK MONOBLOC Tensiometer trong công nghiệp, thiết bị phù hợp cho các dây chuyền cán nóng, cán nguội, mạ kẽm và xử lý dải cần kiểm soát lực căng liên tục để ổn định chất lượng và giảm đứt dải. Khả năng tùy chọn cáp, hộp nối, tấm adapter và mặt bích giúp nó lắp vừa các kết cấu rulô hiện hữu mà không cần sửa đổi lớn. Để chọn đúng kích thước, tải trọng và hướng đo cho từng vị trí rulô, doanh nghiệp nên làm việc với đại lý phân phối KELK tại Việt Nam có kinh nghiệm triển khai hệ đo lực cán và hỗ trợ hiệu chuẩn tại nhà máy.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của cảm biến lực căng dải KELK MONOBLOC Tensiometer gồm datasheet cụm load cell, tài liệu đầu đo MONOBLOC và bản vẽ lắp đặt. Liên hệ TMP Automation để nhận tài liệu chính hãng từ KELK.
4. Tính năng nổi bật
- Đo trực tiếp lực căng dải qua rulô cảm biến cân bằng động, chính xác và ổn định
- Kết cấu MONOBLOC nguyên khối với tấm đàn hồi chống lực ngang và quá tải phá hoại
- Bản đơn dải hoặc song dải, cữ chặn cơ khí bảo vệ load cell dải thấp khi đo lực căng cao
- Dùng kèm bộ xử lý tín hiệu KELK GPA2 hoặc DSP2, tích hợp vào hệ điều khiển nhà máy cán
5. Ứng dụng
- Nhà máy cán nóng và cán nguội: kiểm soát lực căng dải liên tục giữa các giá cán
- Dây chuyền mạ kẽm và xử lý dải: ổn định lực căng, giảm đứt dải và lỗi biên dạng
- Cán tấm và cán nhôm: đo lực căng cho vòng điều khiển tự động
6. Tại sao mua tại TMP
TMP Automation là đại lý phân phối KELK tại Việt Nam, cung cấp cảm biến lực căng dải KELK MONOBLOC Tensiometer chính hãng, đầy đủ chứng từ CO, CQ. Chúng tôi tư vấn chọn kích thước, tải trọng và hướng đo, hỗ trợ lắp đặt và hiệu chuẩn.
