Đồng Hồ Đo Bảng Điện Red Lion PAX2D

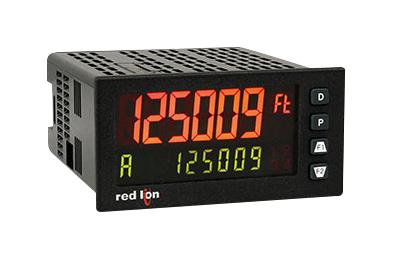

Đồng hồ đo bảng điện Red Lion PAX2D là đồng hồ đếm và tốc độ kép của Red Lion Controls, Mỹ (nay thuộc HMS Networks), hiển thị đồng thời hai thông số quá trình. Thiết bị tích hợp bộ đếm kép và tốc độ kép trong một thân máy, kèm kênh thứ ba cho phép tính toán đơn giản như tổng, hiệu và tỉ lệ. Màn hình 2 dòng 3 màu, dòng trên 6 chữ số cao 0,71 inch và dòng dưới 9 chữ số cao 0,35 inch, giúp người vận hành đọc rõ giá trị từ xa và phân biệt các kênh hiển thị.
1. Tổng quan
Trên dây chuyền sản xuất, người vận hành thường cần theo dõi cùng lúc hai đại lượng, ví dụ tốc độ và tổng sản lượng. Dùng hai đồng hồ riêng tốn diện tích tủ điện và tăng chi phí đấu nối. PAX2D giải quyết bài toán này bằng một đồng hồ duy nhất hiển thị song song hai thông số, với màu hiển thị đổi theo trạng thái để cảnh báo khi vượt ngưỡng.
Đồng hồ nhận tín hiệu số từ nhiều nguồn: tiếp điểm, mạch CMOS/TTL, cảm biến từ và cảm biến chuẩn của Red Lion, xử lý đơn hướng, hai hướng hoặc cầu phương. Thẻ cắm tùy chọn bổ sung ngõ ra và truyền thông, còn cổng USB cho phép cấu hình nhanh bằng phần mềm Crimson.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | Red Lion PAX2D (ví dụ PAX2D000) |
| Loại thiết bị | Đồng hồ đếm và tốc độ kép, hiển thị 2 dòng |
| Màn hình | 2 dòng, 3 màu; trên 6 chữ số 0,71 inch, dưới 9 chữ số 0,35 inch |
| Chức năng | Đếm kép, tốc độ kép, kênh tính toán thứ ba (tổng, hiệu, tỉ lệ) |
| Tín hiệu vào | Tiếp điểm, CMOS/TTL, cảm biến từ, cảm biến chuẩn Red Lion; đơn hướng, hai hướng, cầu phương |
| Tần số đếm tối đa | Tới 50 kHz tùy chế độ đếm và cấu hình |
| Nguồn cấp / lập trình | AC/DC đa năng; cổng USB tích hợp, phần mềm Crimson |
| Truyền thông (thẻ tùy chọn) | DeviceNet, Modbus, Profibus-DP |
Đánh giá chi tiết đồng hồ đo bảng điện Red Lion PAX2D
Điểm mạnh lớn nhất của đồng hồ đo bảng điện Red Lion PAX2D là hiển thị hai thông số cùng lúc trong một thiết bị duy nhất. Đồng hồ đếm thông thường chỉ hiển thị một giá trị, buộc nhà máy lắp hai đồng hồ khi vừa đếm sản lượng vừa đo tốc độ dây chuyền. PAX2D tích hợp bộ đếm kép và tốc độ kép, kèm kênh tính toán thứ ba, nên một đồng hồ đảm nhận công việc của hai thiết bị, giảm diện tích mặt tủ và chi phí dây nối. Màn hình 2 dòng 3 màu cũng là lợi thế thực tế: dòng trên lớn 0,71 inch đọc rõ từ xa, còn khả năng đổi màu theo trạng thái giúp nhận biết ngay khi quá trình vượt ngưỡng.
Về tính linh hoạt, PAX2D chấp nhận hầu hết tín hiệu số công nghiệp và xử lý được cả tín hiệu cầu phương, phù hợp với encoder và cảm biến tốc độ quay. Chức năng chia tỉ lệ 10 điểm tuyến tính hóa các quá trình phi tuyến như đo lưu lượng qua đồng hồ cơ khí, trong khi thẻ cắm tùy chọn bổ sung ngõ ra relay, analog hoặc fieldbus khi mở rộng, thay vì thay đồng hồ mới. Cổng USB và phần mềm Crimson rút ngắn thời gian cấu hình nhiều đồng hồ.
Xét về ứng dụng của đồng hồ đo bảng điện Red Lion PAX2D trong công nghiệp, thiết bị phù hợp cho đếm sản phẩm trên băng tải, đo tốc độ và tổng chiều dài vật liệu, giám sát tốc độ quay máy và đo lưu lượng hai kênh trong các nhà máy thực phẩm, bao bì, dược phẩm và xử lý nước. Mặt trước chuẩn NEMA 4X/IP65 chịu được môi trường ẩm và bụi. Để chọn đúng mã đặt hàng và thẻ tùy chọn, doanh nghiệp nên làm việc với đại lý phân phối Red Lion tại Việt Nam có khả năng tư vấn cấu hình và hỗ trợ kỹ thuật.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của Red Lion PAX2D gồm hướng dẫn sử dụng, bulletin kỹ thuật và phần mềm Crimson. Liên hệ TMP Automation để nhận tài liệu chính hãng từ Red Lion.
4. Tính năng nổi bật
- Đếm kép và tốc độ kép trong một đồng hồ, kèm kênh tính toán thứ ba (tổng, hiệu, tỉ lệ)
- Màn hình 2 dòng 3 màu, dòng trên 0,71 inch đọc rõ từ xa, đổi màu theo trạng thái
- Nhận nhiều loại tín hiệu số, xử lý đơn hướng, hai hướng và cầu phương tới 50 kHz
- Chia tỉ lệ 10 điểm cho quá trình phi tuyến, thẻ cắm tùy chọn bổ sung ngõ ra và fieldbus
5. Ứng dụng
- Đếm sản phẩm và đo tốc độ băng tải trong nhà máy thực phẩm, bao bì, dược phẩm
- Đo tốc độ quay và tổng số vòng máy, giám sát dây chuyền
- Đo lưu lượng hai kênh: tốc độ và tổng thể tích cùng lúc
- Đo chiều dài vật liệu và đếm mẻ trong sản xuất và đóng gói
6. Tại sao mua tại TMP
TMP Automation là đại lý phân phối Red Lion tại Việt Nam, cung cấp đồng hồ đo bảng điện Red Lion PAX2D chính hãng, đầy đủ chứng từ CO, CQ và bảo hành.
