Van bi mặt bích Adler FH2 Class 600

Xuất Xứ:

Ý

Hãng sản xuất:

Adler

Liên hệ:

0971 731 708

Email:

sale09@tmpvietnam.com

Mô tả:

Van bi mặt bích Adler FH2 Class 600 của Adler SpA (Ý): van bi 2 mảnh mặt bích fire-safe bằng thép không gỉ 316L, cỡ DN15-200, đệm PTFE, dùng cho dầu khí, hóa chất và đường ống công nghiệp áp lực cao.

Chia sẻ:

Số lượng

Chi tiết sản phẩm

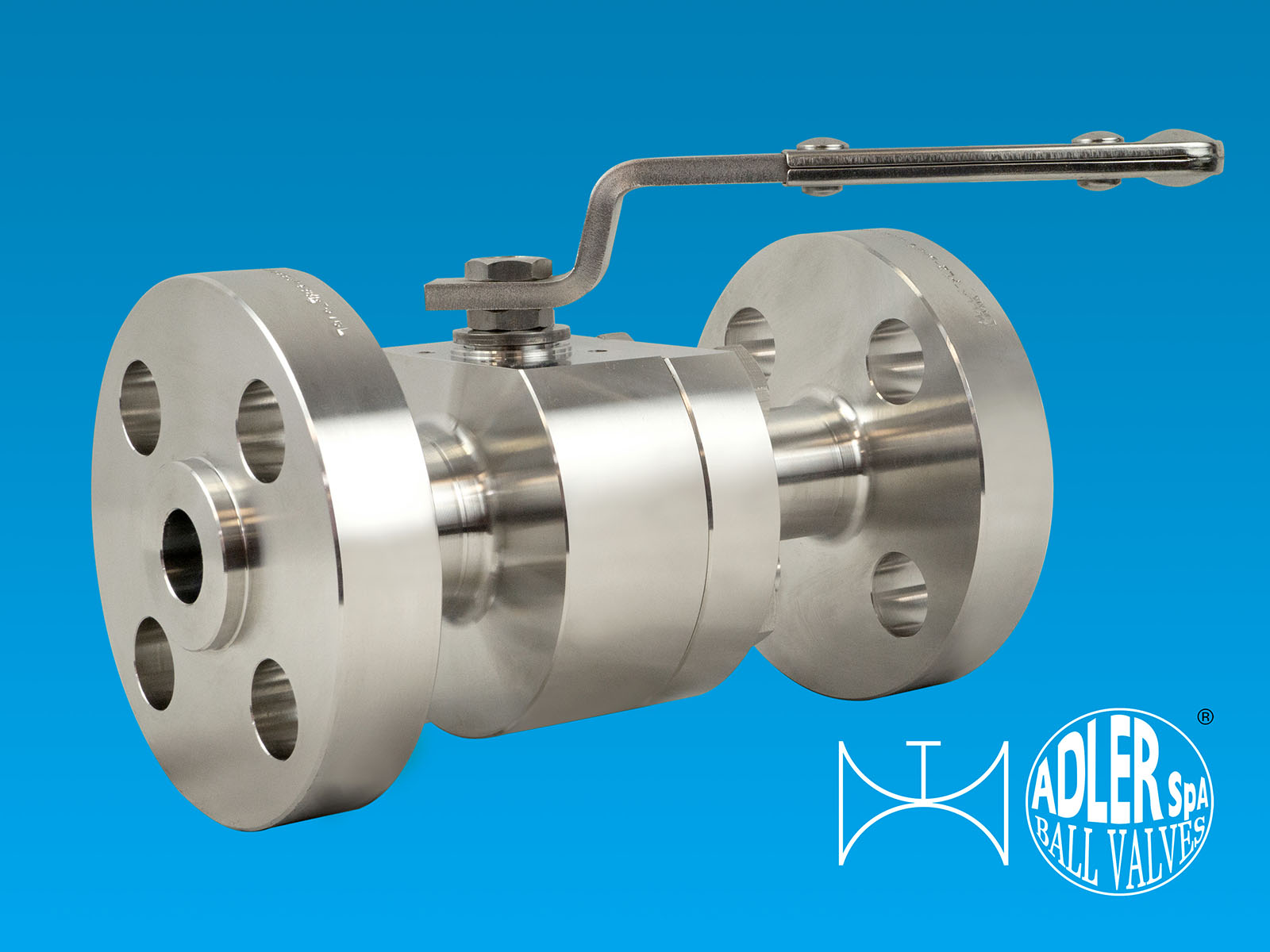

Van Bi Mặt Bích Adler FH2 Class 600 Fire Safe

Van bi mặt bích Adler FH2 Class 600 là van bi 2 mảnh mặt bích fire-safe của hãng Adler SpA, Ý, chuyên dùng cho các đường ống công nghiệp áp lực cao trong dầu khí, hóa chất và khí công nghiệp. Thân van và bi bằng thép không gỉ 316L, đệm PTFE, cỡ DN15 đến DN200 (1/2 đến 8 inch), thiết kế fire-safe theo tiêu chuẩn cháy, kèm thêm bộ đệm lò xo đĩa và thiết bị chống tĩnh điện kép. Van có tấm lắp ISO 5211 để gắn bộ truyền động khí nén hoặc điện khi cần tự động hóa.

1. Tổng quan

Trên đường ống áp lực cao, van bi mặt bích là lựa chọn phổ biến nhờ đóng mở nhanh một phần tư vòng, tổn thất áp suất thấp khi mở hoàn toàn và khả năng đóng kín tốt. FH2 của Adler đáp ứng thêm yêu cầu an toàn cháy: khi đệm mềm bị phá hủy trong đám cháy, thiết kế fire-safe vẫn duy trì khả năng đóng kín ở mức chấp nhận được, giảm nguy cơ rò rỉ chất cháy ra ngoài.

Kết cấu 2 mảnh mặt bích của FH2 cho phép tháo lắp và bảo trì dễ dàng hơn van một mảnh, trong khi vẫn giữ độ cứng vững cần thiết cho cấp áp Class 600. Vật liệu 316L chống ăn mòn tốt trong môi trường hóa chất và nước biển, còn đệm PTFE và bộ đệm lò xo đĩa duy trì lực ép đệm ổn định theo thời gian và nhiệt độ.

2. Bảng thông số kỹ thuật

Thông số	Giá trị
Model	Adler FH2
Loại van	Van bi 2 mảnh mặt bích (2 pieces flanged ball valve)
Cấp áp	Class 600, fire-safe
Cỡ van	DN15 - DN200 (1/2 - 8 inch)
Thân van / bi	Thép không gỉ ASTM A479 316L
Đệm làm kín	PTFE; đệm thân PTFE; vòng chữ V PTFE pha 15% graphite
Thiết bị chống tĩnh điện	Thiết bị chống tĩnh điện kép bằng thép 316
Tấm lắp bộ truyền động	ISO 5211 (DN15-80), dùng với bộ truyền động khí nén hoặc điện
Trọng lượng ví dụ	DN15: 5,5 kg; DN25: 9 kg; DN50: 25 kg; DN80: 50 kg
Chứng nhận liên quan	Fire-safe, PED, ATEX (theo dòng van Adler)

Đánh giá chi tiết van bi mặt bích Adler FH2 Class 600

Điểm mạnh cốt lõi của van bi mặt bích Adler FH2 Class 600 là sự kết hợp giữa cấp áp cao và tính năng fire-safe trong một kết cấu 2 mảnh mặt bích dễ bảo trì. Nhiều van bi Class 600 trên thị trường dùng kết cấu 3 mảnh hoặc một mảnh: loại 3 mảnh dễ bảo trì nhưng nặng và đắt hơn, loại một mảnh rẻ hơn nhưng khó thay đệm. FH2 chọn kết cấu 2 mảnh, cân bằng giữa độ cứng vững cho áp lực cao và khả năng tháo lắp khi bảo trì, đồng thời đạt fire-safe để dùng trong khu vực có nguy cơ cháy. Vật liệu 316L cho thân và bi giúp van chịu được môi trường ăn mòn mà van thép carbon không đáp ứng được.

Về độ kín lâu dài, FH2 dùng đệm PTFE kết hợp bộ đệm lò xo đĩa (Belleville) và vòng chữ V PTFE pha graphite: lò xo đĩa duy trì lực ép lên đệm ngay cả khi đệm giãn nở nhiệt hoặc mòn nhẹ theo thời gian, giảm hiện tượng rò rỉ qua ty van sau nhiều năm vận hành. Thiết bị chống tĩnh điện kép ngăn tích tụ điện tích khi dòng chất lỏng chảy qua van, một yêu cầu an toàn quan trọng trong đường ống xăng dầu và hóa chất dễ cháy. Tấm lắp ISO 5211 cho phép gắn trực tiếp bộ truyền động mà không cần giá đỡ trung gian, rút ngắn thời gian tự động hóa van.

Xét về ứng dụng của van bi mặt bích Adler FH2 Class 600 trong công nghiệp, thiết bị phù hợp cho đường ống dầu khí, hóa chất, khí công nghiệp và hệ thống hơi áp lực cao, nơi cần van đóng mở nhanh, đóng kín tốt và an toàn cháy. Cỡ DN15 đến DN200 bao phủ từ đường ống thiết bị nhỏ đến đường ống chính của nhà máy. Khả năng gắn bộ truyền động qua tấm lắp ISO 5211 giúp FH2 tích hợp vào hệ thống điều khiển tự động. Để chọn đúng cỡ, cấp áp và vật liệu đệm cho từng môi chất, doanh nghiệp nên làm việc với đại lý phân phối Adler tại Việt Nam có khả năng tư vấn van bi công nghiệp và hỗ trợ kỹ thuật.

3. Tải tài liệu kỹ thuật

Tài liệu kỹ thuật của van bi Adler FH2 gồm datasheet Class 600 fire-safe, bảng kích thước DN15-200, danh mục vật liệu và hướng dẫn lắp bộ truyền động ISO 5211. Liên hệ TMP Automation để nhận tài liệu chính hãng từ Adler.
