Bộ chuyển đổi nguồn Schaefer C/B 5400 - 7,5/10 kW | TMP

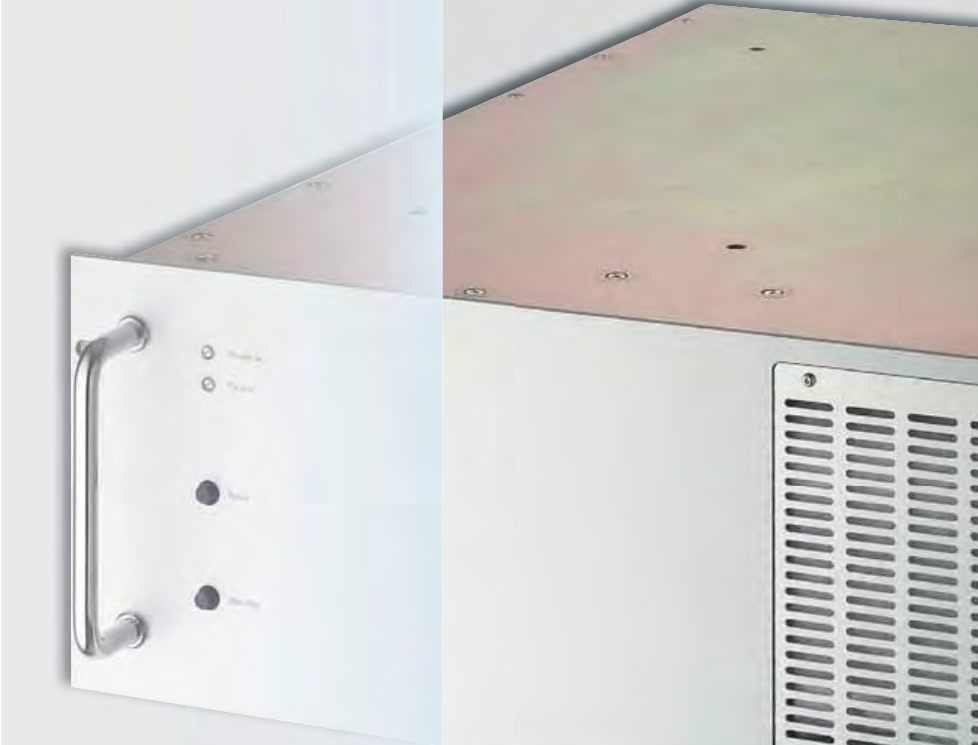

Bộ chuyển đổi nguồn công nghiệp Schaefer C/B 5400 là dòng module công suất cao của hãng Schaefer GmbH Đức, công suất 7,5 đến 10 kW, tích hợp cả ba chức năng trong một dòng: chuyển đổi DC/DC, nguồn AC/DC và sạc ắc quy. Thiết kế module cắm chuẩn rack 19 inch 4U, hiệu suất lên tới 95 phần trăm nhờ công nghệ ZVS, làm việc bền bỉ trong dải nhiệt độ trừ 20 đến cộng 75 độ C. Sản phẩm hỗ trợ điện áp vào AC 3 pha hoặc DC đa dải, điện áp ra DC điều chỉnh được từ 24 đến 400 V, dòng ra tới 350 A. Với độ ổn định điện áp 0,1 phần trăm và bảo vệ toàn diện, C/B 5400 là lựa chọn tin cậy cho điều khiển tàu hỏa, viễn thông và hệ thống điều khiển quy trình.
1. Tổng quan
Bộ chuyển đổi nguồn công nghiệp Schaefer C/B 5400 thuộc dòng sản phẩm High Power của Schaefer GmbH, nhà sản xuất Đức chuyên về nguồn công nghiệp công suất cao cho các ứng dụng đòi hỏi khắt khe. Điểm đặc biệt của dòng này là một nền tảng phần cứng duy nhất phục vụ cả ba nhu cầu: chuyển đổi DC/DC, nguồn AC/DC và sạc ắc quy công nghiệp, giúp đơn giản hóa tồn kho phụ tùng cho người vận hành.

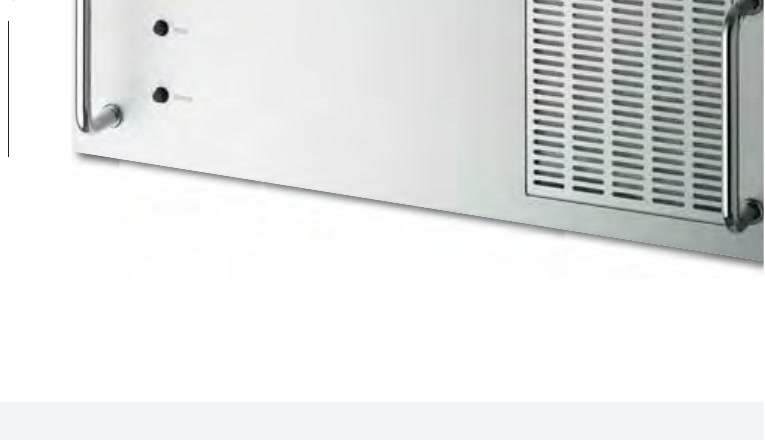

Thiết kế dạng module cắm chuẩn rack 19 inch 4U, sâu 602 mm, làm mát bằng quạt với luồng gió trước ra sau. Công nghệ chuyển mạch ZVS mang lại hiệu suất điển hình từ 80 đến 95 phần trăm, giảm tổn hao nhiệt và kéo dài tuổi thọ linh kiện. Thiết bị chịu được nhiệt độ làm việc tới 75 độ C với suy giảm công suất chỉ 2,5 phần trăm mỗi độ trên 55 độ C.

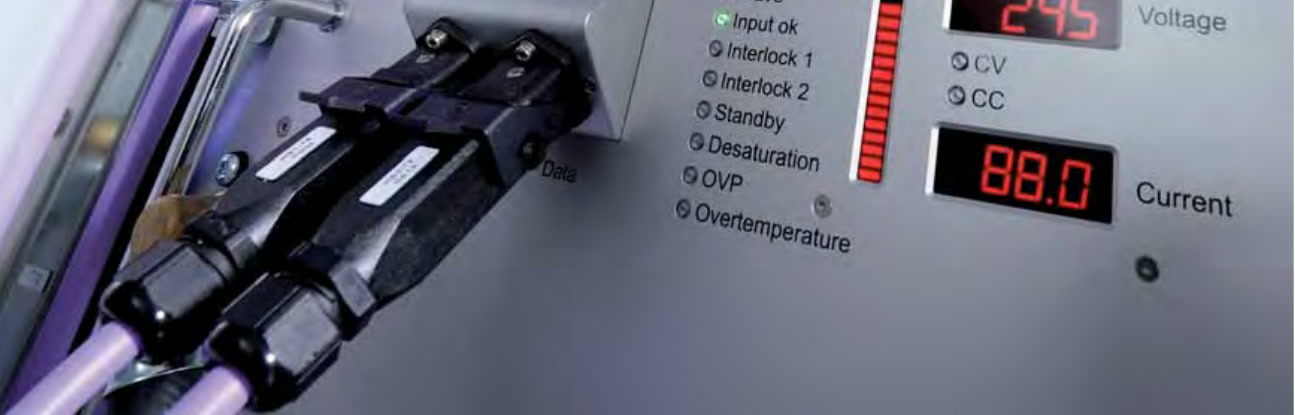

Hệ tín hiệu điều khiển đầy đủ gồm remote sense, tín hiệu Power ok và DC ok qua relay, giao tiếp RS232 và CAN Bus, remote on/off cùng khả năng lập trình điện áp và dòng qua tín hiệu analog, giúp tích hợp dễ dàng vào hệ thống giám sát tập trung.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | Schaefer C/B 5400 |
| Chức năng | Chuyển đổi DC/DC, nguồn AC/DC, sạc ắc quy |
| Công suất đầu ra | DC/DC: 7,5 / 10 kW; AC/DC và sạc ắc quy: 10 kW |
| Điện áp vào DC | 80-160 / 160-320 / 320-380 / 320-640 / 450-800 VDC |
| Điện áp vào AC | 3 pha 3x200 / 3x400 / 3x480 VAC, tần số 47-400 Hz |
| Điện áp ra DC | 24 / 28 / 48 / 60 / 110 / 200 / 220 / 400 VDC (điều chỉnh được) |
| Dòng ra DC tối đa | Đến 350 A |
| Hiệu suất | 80-95% điển hình, lên tới 95% (công nghệ ZVS) |
| Ổn định điện áp | Line (±10%): 0,1%; Load (10-90%): 0,2% |
| Hold-up time | 2,5 ms điển hình ở điện áp vào danh định |
| Bảo vệ | Ngắn mạch liên tục, OVP, quá nhiệt tự khởi động lại, giới hạn dòng 105-110% |
| Nhiệt độ làm việc | -20 đến +75 độ C (tùy chọn -40 đến +75) |
| Cấp bảo vệ | IP20 theo EN 60529 (module gắn trong) |
| Chuẩn an toàn / EMC | EN 60950-1 / EN 50178; EMI EN 61000-6-4 class A |
| MTBF | Khoảng 70.000 giờ ở 40 độ C (MIL-HDBK-217E) |
| Kết cấu | Module cắm 19 inch 4U, sâu 602 mm, nặng 40-55 kg |
| Tín hiệu điều khiển | Remote sense, Power ok/DC ok qua relay, RS232/CAN Bus, remote on/off |
Đánh giá chi tiết bộ chuyển đổi nguồn công nghiệp Schaefer C/B 5400
Bộ chuyển đổi nguồn công nghiệp Schaefer C/B 5400 là câu trả lời của Schaefer cho bài toán nguồn công suất cao đa chức năng trong các hệ thống hạ tầng quan trọng. Thay vì phải mua ba loại thiết bị riêng cho chuyển đổi DC/DC, nguồn AC/DC và sạc ắc quy, người vận hành chỉ cần một nền tảng C/B 5400 duy nhất, giảm đáng kể chi phí tồn kho phụ tùng và đơn giản hóa công tác đào tạo, bảo trì. Đây là lợi thế thực tế rất được các nhà máy điện, trạm viễn thông và hệ thống đường sắt đánh giá cao.
Về mặt kỹ thuật, bộ chuyển đổi nguồn công nghiệp Schaefer C/B 5400 ghi điểm nhờ công nghệ chuyển mạch ZVS đưa hiệu suất lên tới 95 phần trăm, nghĩa là tổn hao nhiệt thấp hơn hẳn so với các nguồn công suất cao truyền thống. Dải điện áp vào đa dạng, từ 5 dải DC đến 3 pha AC tần số rộng 47-400 Hz, cho phép một mã thiết bị duy nhất đáp ứng nhiều cấu hình lưới điện khác nhau. Độ ổn định điện áp 0,1 phần trăm theo biến động đầu vào và hệ bảo vệ toàn diện gồm ngắn mạch liên tục, quá áp và quá nhiệt tự khởi động lại đảm bảo thiết bị sống sót qua các sự cố nguồn mà không cần can thiệp thủ công.
Xét về ứng dụng của bộ chuyển đổi nguồn C/B 5400 trong công nghiệp, sản phẩm này tỏa sáng trong các bài toán nguồn cho tủ điều khiển tàu hỏa và tín hiệu đường sắt, nguồn dự phòng cho trạm viễn thông và trung tâm dữ liệu, sạc ắc quy cho hệ thống điều khiển trạm điện và nguồn nuôi cho hệ thống điều khiển quy trình công nghiệp. Kết cấu module cắm 19 inch 4U cho phép thay thế nóng nhanh, rút ngắn thời gian dừng hệ thống khi bảo trì. Để mua được hàng chính hãng, khách hàng nên tìm đến đại lý phân phối Schaefer tại Việt Nam có năng lực kỹ thuật và kho hàng sẵn có, vì các nguồn công suất cao đòi hỏi cấu hình đúng điện áp vào ra theo ứng dụng cụ thể.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của bộ chuyển đổi nguồn công nghiệp Schaefer C/B 5400 bao gồm:
- Datasheet C/B 5400 tiếng Anh của Schaefer
- Catalog High Power và bảng Selector Guide của hãng
- Sơ đồ khối chức năng và thông số từng mã ra (ví dụ C 5454, C 5488)
- Hướng dẫn lựa chọn điện áp vào ra theo ứng dụng
Liên hệ TMP Automation để nhận datasheet chính hãng và được tư vấn chọn cấu hình điện áp phù hợp.
4. Ứng dụng
- Tủ điều khiển tàu hỏa và hệ thống tín hiệu đường sắt
- Nguồn dự phòng cho trạm viễn thông và trung tâm dữ liệu
- Sạc ắc quy cho hệ thống điều khiển trạm điện
- Nguồn nuôi cho hệ thống điều khiển quy trình công nghiệp
- Hệ thống điều khiển phân tán cần nguồn DC ổn định cao
- Ứng dụng năng lượng tái tạo và lưu trữ điện
