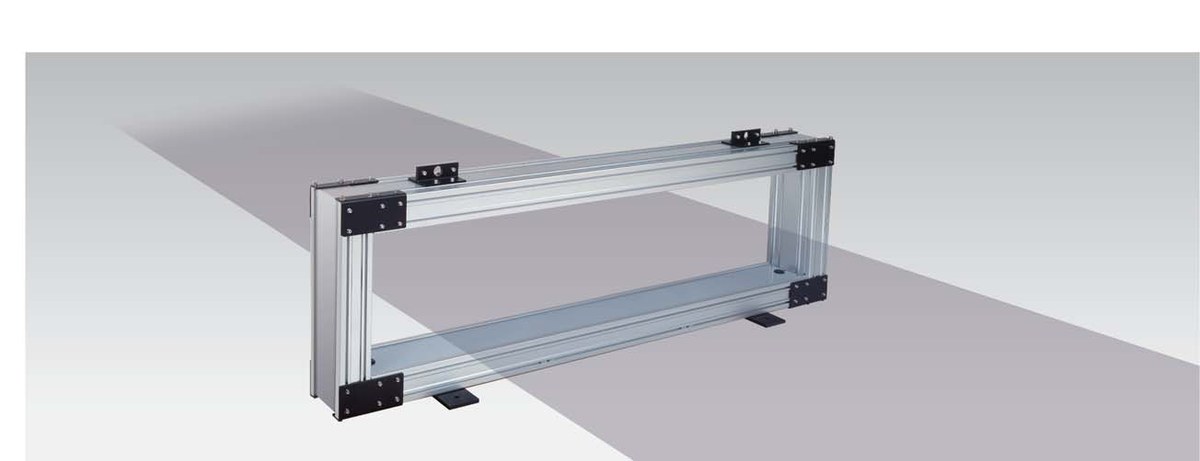

Cảm biến vị trí tâm Nireco AWI là dòng cảm biến cảm ứng điện từ của hãng Nireco Nhật Bản, thiết kế chuyên biệt để phát hiện liên tục vị trí tâm của dải vật liệu mà không cần tiếp xúc vật lý. Dòng AWI gồm bốn model AWI641, AWI791, AWI941 và AWI1091, đáp ứng dải đo từ 400mm đến 2400mm tùy phiên bản, phù hợp cho dây chuyền cán thép, giấy, màng nhựa và bao bì. Với độ chính xác ±3mm hoặc ±5mm, thời gian đáp ứng 20ms cùng khả năng miễn nhiễm với ánh sáng, bụi và vảy cán, cảm biến Nireco AWI giúp hệ thống điều khiển vị trí tâm CPC giữ dải vật liệu luôn chạy đúng tâm, giảm phế phẩm và nâng cao năng suất dây chuyền.
1. Tổng quan
Cảm biến vị trí tâm Nireco AWI thuộc dòng cảm biến Autowide của Nireco Corporation, nhà sản xuất Nhật Bản với gần một thế kỷ kinh nghiệm trong lĩnh vực điều khiển, đo lường và kiểm tra cho ngành thép, giấy, in ấn và bao bì. Sản phẩm được dùng trong hệ thống CPC (Center Position Control) để phát hiện liên tục vị trí tâm của dải thép, dải giấy hay màng vật liệu đang chạy trên dây chuyền.
Khác với các cảm biến quang dễ bị ảnh hưởng bởi ánh sáng môi trường và bụi bẩn, cảm biến Nireco AWI hoạt động theo nguyên lý cảm ứng điện từ: cuộn dây phát và cuộn dây thu đặt đối diện nhau, dải vật liệu chạy qua khe giữa hai cuộn. Khi dải vật liệu đi vào vùng từ trường, một phần đường sức từ bị chặn lại, làm thay đổi tín hiệu cuộn thu nhận được; từ mức thay đổi này, cảm biến tính toán chính xác vị trí của dải.
Nhờ nguyên lý không tiếp xúc và không dùng linh kiện quang học, cảm biến Nireco AWI gần như không cần bảo trì, không suy giảm độ nhạy theo thời gian và không cần hiệu chuẩn định kỳ tại hiện trường, giúp nhà máy tiết kiệm đáng kể chi phí vận hành và thời gian dừng máy.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | AWI641 / AWI791 / AWI941 / AWI1091 |
| Loại cảm biến | Cảm biến cảm ứng điện từ đo vị trí tâm dải vật liệu, không tiếp xúc (dùng cho CPC) |
| Dải đo cho phép AWI641 | 400 – 1500mm (bản -3) / 500 – 1500mm (bản -5) |
| Dải đo cho phép AWI791 | 400 – 1800mm (bản -3) / 500 – 1800mm (bản -5) |
| Dải đo cho phép AWI941 | 400 – 2100mm (bản -3) / 500 – 2100mm (bản -5) |
| Dải đo cho phép AWI1091 | 600 – 2400mm (bản -3) / 700 – 2400mm (bản -5) |
| Độ chính xác | ±3mm (bản -3) / ±5mm (bản -5) |
| Thời gian đáp ứng | 20ms |
| Nguồn cấp | DC24V (0.5A) |
| Ngõ ra độ lệch | Số CircLink; số Ethernet/IP (tùy chọn); analog ±200mm / ±5V (tùy chọn) |
| Ngõ ra báo động | Healthy, No strip, Roll out, Excess deviation |
| Nhiệt độ môi trường | 0 đến 50 độ C |
| Độ ẩm môi trường | 35 đến 85% RH |
| Đơn vị phân phối | TMP Automation |
Đánh giá chi tiết cảm biến vị trí tâm Nireco AWI
Cảm biến vị trí tâm Nireco AWI là lời giải của hãng Nireco cho bài toán nan giải của các dây chuyền cán và xử lý dải vật liệu: làm sao biết chính xác dải thép, dải giấy hay màng nhựa đang chạy lệch tâm bao nhiêu trong môi trường đầy bụi, hơi nước và vảy cán. Trong khi cảm biến quang thường xuyên báo sai vì bị lóa sáng hoặc bám bụi thấu kính, cảm biến vị trí tâm Nireco AWI dùng nguyên lý cảm ứng điện từ nên gần như miễn nhiễm hoàn toàn với ánh sáng và bụi bẩn, cho tín hiệu ổn định suốt ca sản xuất dài.
Về mặt kỹ thuật, cảm biến vị trí tâm Nireco AWI ghi điểm nhờ sự kết hợp hiếm có giữa dải đo rộng, độ chính xác cao và độ bền vận hành. Bốn model AWI641, AWI791, AWI941 và AWI1091 phủ dải đo từ 400mm đến 2400mm, đáp ứng hầu hết khổ dải của các dây chuyền trong nước. Độ chính xác ±3mm trên bản tiêu chuẩn cùng thời gian đáp ứng chỉ 20ms đảm bảo vòng điều khiển CPC phản ứng kịp thời trước mọi dao động của dải vật liệu. Ngõ ra đa dạng từ số CircLink, Ethernet/IP đến analog ±5V giúp tích hợp dễ dàng với PLC và bộ điều khiển hiện có.
Xét về ứng dụng của cảm biến AWI trong công nghiệp, sản phẩm này tỏa sáng tại các dây chuyền cán thép nóng và cán nguội, nơi bụi và vảy cán khiến cảm biến quang nhanh chóng mất tác dụng; tại các nhà máy giấy và bao bì cần giữ tâm dải giấy ổn định trước khi vào máy in; tại các dây chuyền sản xuất màng nhựa, màng nhôm và vật liệu pin, nơi độ sạch bề mặt không cho phép bất kỳ tiếp xúc vật lý nào. Việc không cần hiệu chuẩn định kỳ và không suy giảm độ nhạy theo thời gian giúp tổng chi phí sở hữu thấp hơn rõ rệt so với giải pháp quang học. Để mua được sản phẩm chính hãng với đầy đủ chứng từ, khách hàng nên tìm đến đại lý phân phối Nireco tại Việt Nam có năng lực kỹ thuật và kinh nghiệm triển khai hệ thống điều khiển dải.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của cảm biến vị trí tâm Nireco AWI bao gồm:
- Catalog dòng AWI: nguyên lý hoạt động, đặc tính và dải model
- Bảng thông số kỹ thuật chi tiết và kích thước lắp đặt từng model
- Sơ đồ đấu dây nguồn DC24V, ngõ ra số và analog
- Hướng dẫn hiệu chuẩn ban đầu bằng jig và lắp đặt trên đường dây ngang
Liên hệ TMP Automation để nhận catalog chính hãng và được tư vấn chọn model AWI phù hợp với khổ dải của dây chuyền.
4. Ứng dụng
- Dây chuyền cán thép nóng, cán nguội: giữ tâm dải thép trước máy cán
- Nhà máy giấy: điều khiển vị trí tâm dải giấy trước máy in, máy cắt
- Sản xuất màng nhựa, màng nhôm, vật liệu pin: đo tâm dải không tiếp xúc
- Ngành bao bì: căn chỉnh tâm màng bao bì trên dây chuyền đóng gói
- Dây chuyền mạ, sơn phủ kim loại: theo dõi vị trí dải trong môi trường bụi
- Hệ thống CPC của Nireco: cảm biến phản hồi cho bộ điều khiển vị trí tâm
