Máy đo hình học kính ô tô KELK alpha.glass - Laser | TMP

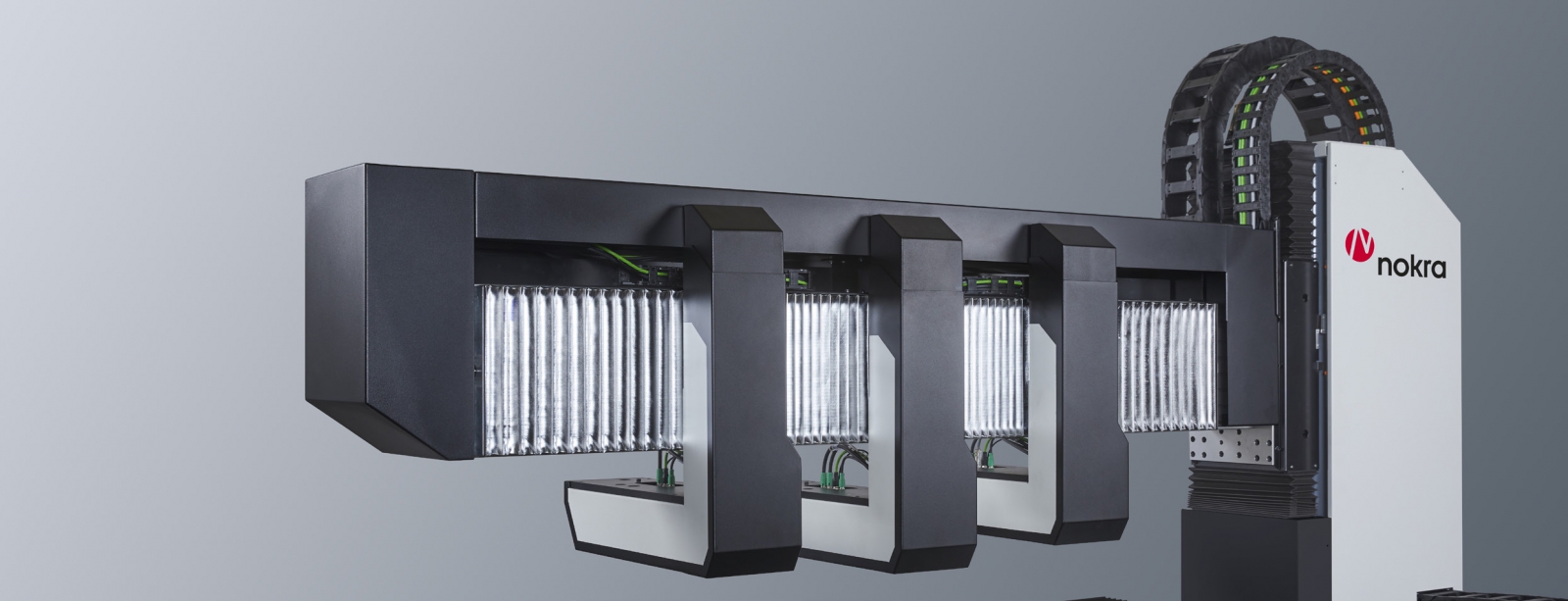

KELK alpha.glass là hệ thống đo hình học inline không tiếp xúc cho kính ô tô bằng công nghệ laser, kiểm soát trực tiếp bán kính cong của kính chắn gió, kính sau và kính hông ngay trên dây chuyền sản xuất. Hệ thống quét diện tích với số điểm đo không giới hạn, phát hiện khe hở trực tiếp trên kính đôi và khe hở ảo trên kính ép đơn, với chu kỳ glass-to-glass tối thiểu chỉ 8 giây. Cảm biến độ nhạy cao phân biệt được từng bề mặt kính riêng lẻ, kể cả kính đang nóng tới 450 độ C ngay sau lò uốn. Kết nối Profibus, Profinet và TCP/IP giúp alpha.glass tích hợp liền mạch vào hệ thống tự động hóa nhà máy theo chuẩn Industry 4.0.
1. Tổng quan

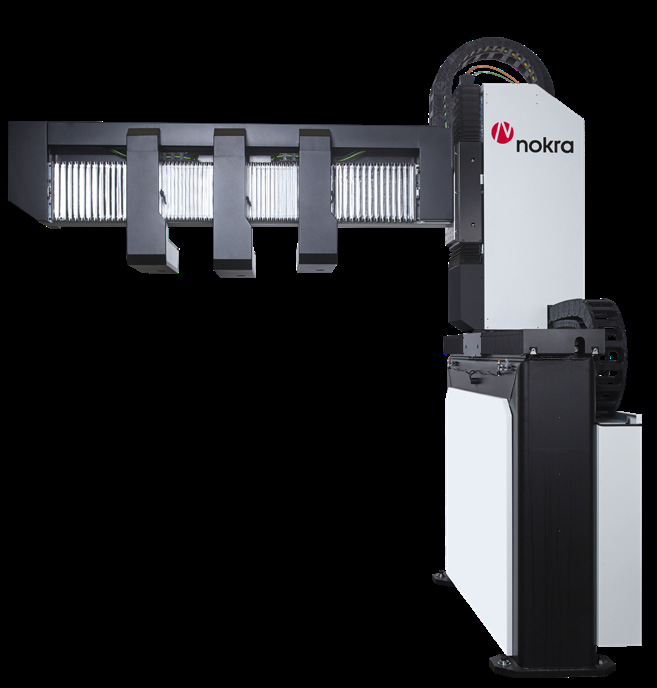

KELK alpha.glass là hệ thống đo hình học inline của KELK — thương hiệu đo lường quang học công nghiệp thuộc tập đoàn VPG, sản phẩm do công ty thành viên nokra phát triển. Hệ thống được thiết kế dạng cổng đo đặt trực tiếp trên dây chuyền, đo kính ô tô ngay sau lò uốn cho đến khâu kiểm tra cuối cùng mà không cần dừng dây chuyền hay lấy mẫu thủ công.

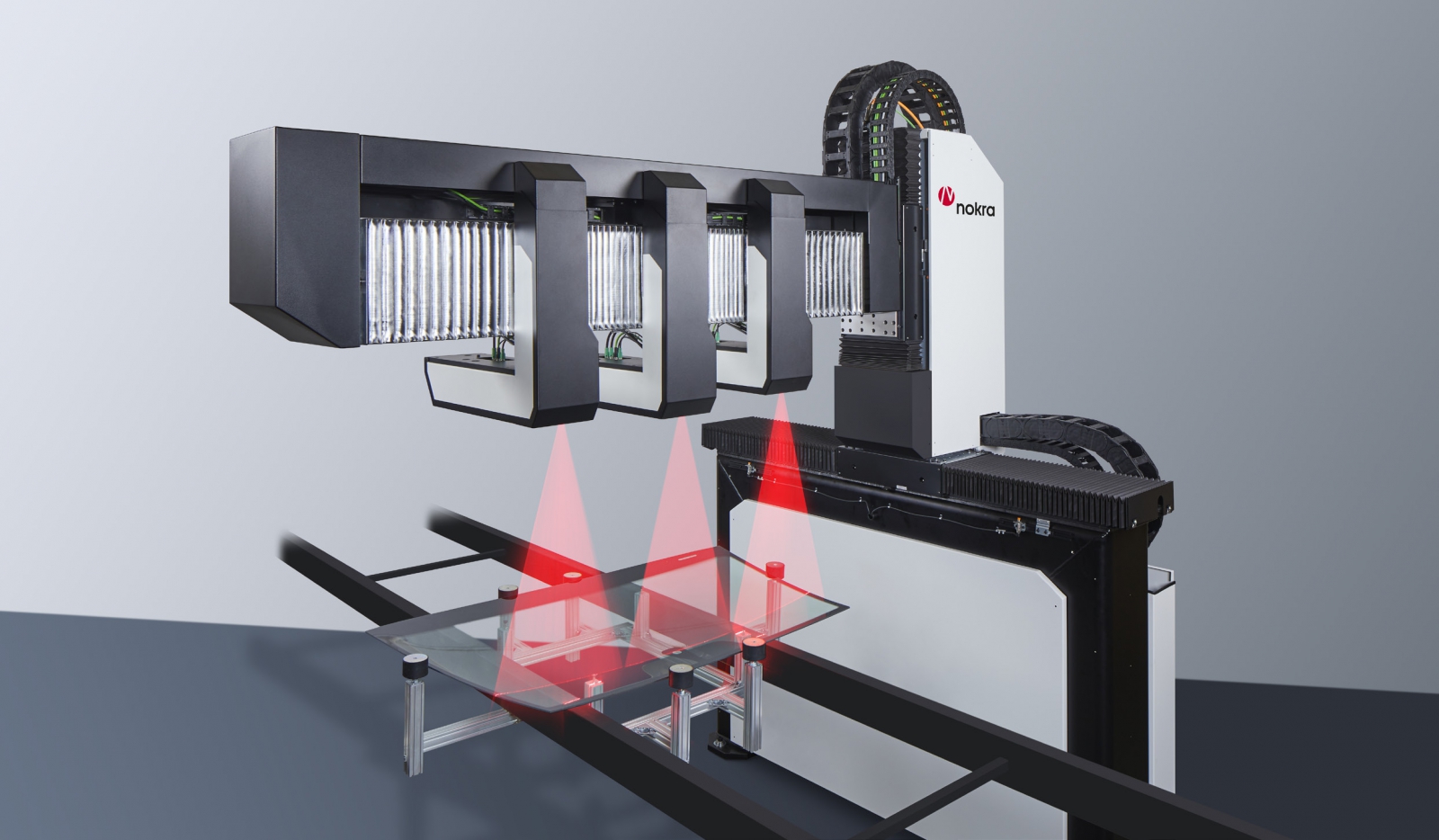

Nguyên lý đo của alpha.glass dựa trên công nghệ quét diện tích bằng laser cấp 3B: ba dải quét rộng 300mm bao phủ toàn bộ bề mặt kính, ghi nhận hình học ba chiều của tấm kính với tuyến tính cảm biến đạt cộng trừ 36 micromet. Phần mềm đánh giá thời gian thực so sánh hình học thực tế với công thức sản phẩm, phát hiện ngay các sai lệch bán kính cong và khe hở lắp ráp.
Một điểm mạnh nổi bật là khả năng đo kính nóng: alpha.glass đo được tấm kính ở nhiệt độ lên tới 450 độ C ngay sau lò uốn, cho phép kiểm soát chất lượng ở giai đoạn sớm nhất và điều chỉnh quy trình kịp thời. Hệ thống quản lý công thức động, chuyển đổi nhanh giữa các mã kính khác nhau mà không cần hiệu chỉnh cơ khí.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | KELK alpha.glass (alpha.glass 3) |
| Loại thiết bị | Hệ thống đo hình học inline cho kính ô tô |
| Công nghệ đo | Quét diện tích laser, kiểm soát bán kính cong trực tiếp |
| Chu kỳ glass-to-glass | Tối thiểu 8 giây |
| Thời gian đo | Tối thiểu 4 giây |
| Nhiệt độ kính tối đa | 450 độ C |
| Kích thước kính tối đa | 1850 x 1250 mm |
| Chiều rộng quét | 3 x 300 mm |
| Độ võng Sag tối đa | 330 mm |
| Tuyến tính cảm biến | Cộng trừ 36 micromet |
| Cấp laser | 3B |
| Giao tiếp tự động hóa | Profibus, Profinet, TCP/IP |
| Loại kính | Singlet, doublet, laminate; kính chắn gió, kính sau, kính hông |
| Đơn vị phân phối | TMP Automation |
Đánh giá chi tiết máy đo hình học kính ô tô KELK alpha.glass
Máy đo hình học kính ô tô KELK alpha.glass giải quyết đúng điểm đau của ngành sản xuất kính ô tô: kiểm soát hình học tấm kính phải vừa nhanh vừa chính xác tuyệt đối, vì chỉ một sai lệch nhỏ về bán kính cong cũng khiến kính không khít với khung xe, gây rò rỉ nước và tiếng ồn gió. Phương pháp đo thủ công bằng dưỡng mẫu vừa chậm vừa phụ thuộc tay nghề công nhân, trong khi alpha.glass đưa toàn bộ quá trình lên dây chuyền inline: mỗi tấm kính được quét toàn diện với số điểm đo không giới hạn, chu kỳ chỉ 8 giây, kết quả đánh giá ngay lập tức để loại bỏ phế phẩm trước khi kính đi vào công đoạn tiếp theo.
Về mặt kỹ thuật, KELK alpha.glass nổi bật nhờ khả năng đo kính nóng tới 450 độ C — nghĩa là kiểm soát chất lượng được thực hiện ngay sau lò uốn, nơi sai lệch hình học vừa hình thành và còn có thể hiệu chỉnh quy trình kịp thời. Cảm biến độ nhạy cao phân biệt được từng bề mặt kính riêng lẻ, đánh giá chính xác khe hở trực tiếp trên kính đôi và khe hở ảo trên kính ép đơn, điều mà các hệ đo thông thường khó làm được. Tuyến tính cảm biến cộng trừ 36 micromet cùng khổ kính tối đa 1850x1250mm đáp ứng đầy đủ các dòng xe từ sedan đến SUV.
Xét về ứng dụng của máy đo alpha.glass trong công nghiệp, sản phẩm là chuẩn mực cho các nhà máy sản xuất kính chắn gió, kính sau và kính hông ô tô, từ dây chuyền uốn kính đến khâu kiểm tra cuối trước khi xuất xưởng. Kết nối Profibus, Profinet và TCP/IP giúp hệ thống hòa vào hạ tầng tự động hóa hiện có, truyền dữ liệu đo lên hệ thống quản lý chất lượng theo chuẩn Industry 4.0 để truy xuất nguồn gốc từng tấm kính. Để đầu tư đúng cấu hình cổng đo cho khổ kính và tốc độ dây chuyền của mình, khách hàng nên tìm đến đại lý phân phối KELK tại Việt Nam có kinh nghiệm triển khai hệ thống đo quang học công nghiệp.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của máy đo hình học kính ô tô KELK alpha.glass bao gồm:
- Brochure alpha.glass 3: tổng quan hệ thống và nguyên lý đo
- Bảng thông số kỹ thuật: chu kỳ đo, khổ kính, độ chính xác
- Sơ đồ tích hợp Profibus, Profinet và TCP/IP vào dây chuyền
- Hướng dẫn quản lý công thức và đánh giá thời gian thực
Liên hệ TMP Automation để nhận brochure chính hãng và được tư vấn cấu hình cổng đo phù hợp với dây chuyền của nhà máy.
4. Ứng dụng
- Sản xuất kính chắn gió ô tô: kiểm soát bán kính cong inline sau lò uốn
- Sản xuất kính sau và kính hông: đo khe hở lắp ráp chính xác
- Khâu kiểm tra cuối: loại bỏ phế phẩm trước khi xuất xưởng
- Kính đôi (doublet): đánh giá khe hở trực tiếp giữa hai lớp kính
- Kính ép đơn (singlet): kiểm tra khe hở ảo với độ chính xác cao
- Truy xuất chất lượng: lưu dữ liệu đo từng tấm kính theo chuẩn Industry 4.0
