Cảm biến đo lưu lượng CS Instruments VA 550 là thiết bị đo lưu lượng khối theo nguyên lý nhiệt của hãng CS Instruments Đức, chuyên dùng để đo lưu lượng và tổng tiêu thụ của khí nén cùng các loại khí công nghiệp. Với dải đo tới 224 m/s tùy phiên bản, độ chính xác 1,5 phần trăm và áp suất làm việc lên tới 100 bar, VA 550 đáp ứng tốt các yêu cầu giám sát năng lượng trong nhà máy. Thiết bị lắp đặt trực tiếp qua van bi một phần hai inch mà không cần dừng hệ thống, tích hợp màn hình TFT màu 2 inch cùng các ngõ ra 4-20 mA, xung và Modbus RTU. Vỏ nhôm đúc đạt chuẩn IP67 chống bụi nước, có bản ATEX cho vùng nguy hiểm cháy nổ.
1. Tổng quan
Cảm biến đo lưu lượng CS Instruments VA 550 thuộc dòng đồng hồ đo lưu lượng nhiệt của CS Instruments GmbH, nhà sản xuất Đức chuyên về thiết bị đo cho hệ thống khí nén. Thiết bị hoạt động theo nguyên lý calorimetric: một cảm biến nhiệt được đốt nóng và thiết bị điện tử đo năng lượng tỏa ra theo dòng khí, từ đó suy ra lưu lượng khối với độ chính xác cao và độ ổn định lâu dài.
Điểm đặc biệt của VA 550 là thiết kế dạng cắm insertion: thiết bị được lắp qua van bi ren một phần hai inch nên có thể lắp đặt và tháo ra ngay cả khi đường ống vẫn đang có áp lực, không cần dừng sản xuất. Điều này rất có giá trị với các nhà máy không thể ngắt hệ thống khí nén. VA 550 có 4 phiên bản dải đo từ 50 m/s tới 224 m/s, đáp ứng nhiều kích thước đường ống khác nhau.
Ngoài lưu lượng và tổng tiêu thụ, thiết bị còn đo thêm áp suất, nhiệt độ và vận tốc dòng khí, hiển thị trực tiếp trên màn hình TFT màu xoay được. Phiên bản Ex đạt chứng nhận ATEX và IECEx cho vùng nguy hiểm cháy nổ, phiên bản DVGW chuyên cho khí tự nhiên.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | CS Instruments VA 550 |
| Nguyên lý đo | Lưu lượng khối theo nguyên lý nhiệt (calorimetric) |
| Dải đo vận tốc | 50 m/s (Low speed) / 92,7 m/s (Standard) / 185 m/s (Max) / 224 m/s (High speed) |
| Độ chính xác | ±1,5% giá trị đo, ±0,3% giá trị cuối (tùy chọn ±1,0%) |
| Độ lặp lại | 0,25% giá trị đo |
| Thời gian đáp ứng t90 | Dưới 3 giây |
| Áp suất làm việc | -1 đến 100 bar (bản tiêu chuẩn 50 bar) |
| Nhiệt độ môi chất | Đến 180 độ C (bản ATEX đến 120 độ C) |
| Kết nối lắp đặt | Ren G 1/2 inch hoặc NPT 1/2 inch, lắp qua van bi có áp lực |
| Ngõ ra | 4-20 mA, xung cách ly, RS485 Modbus-RTU (tùy chọn Ethernet, HART, IO-Link) |
| Nguồn cấp | 18-36 VDC, tối đa 5 W (tùy chọn PoE) |

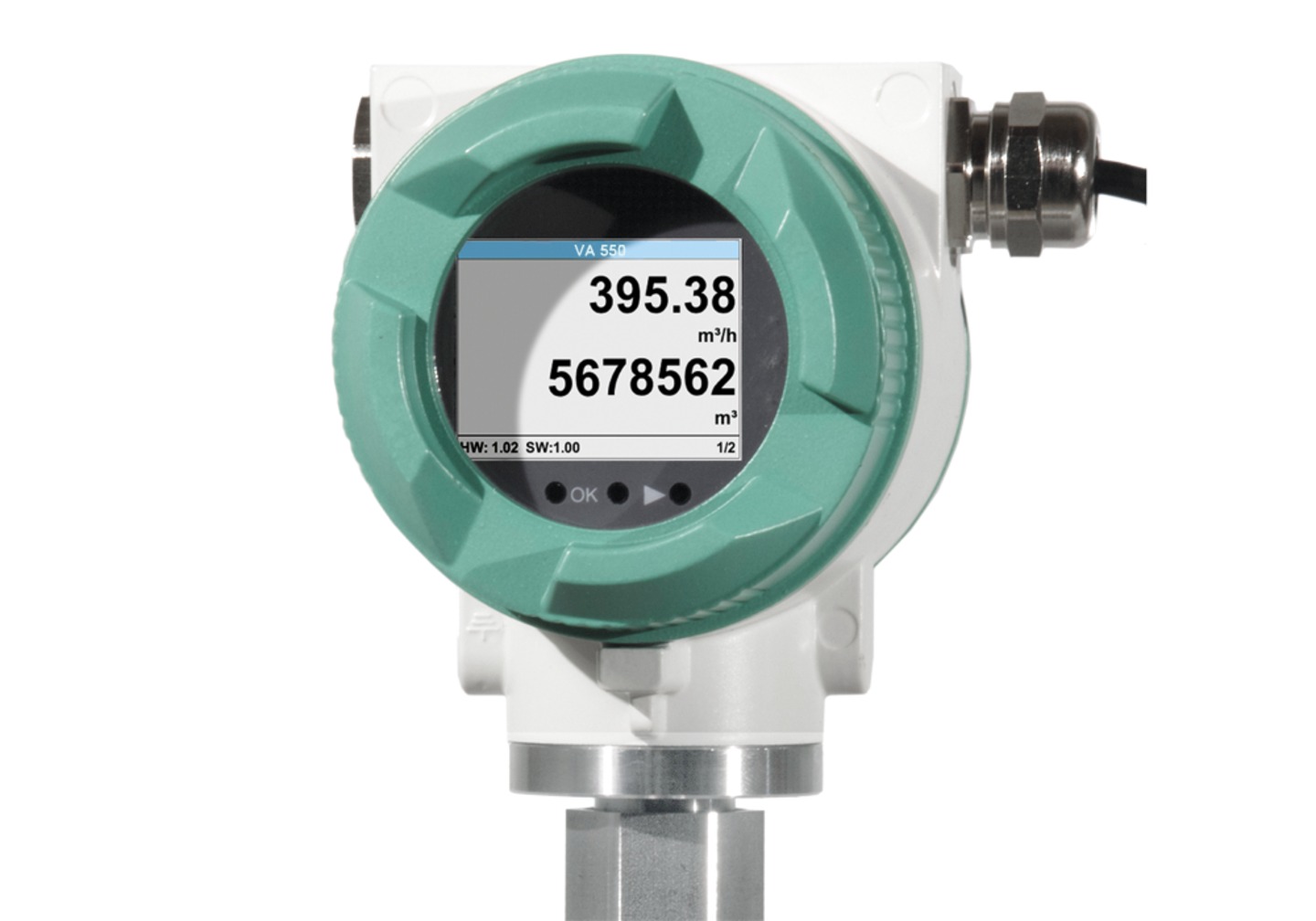

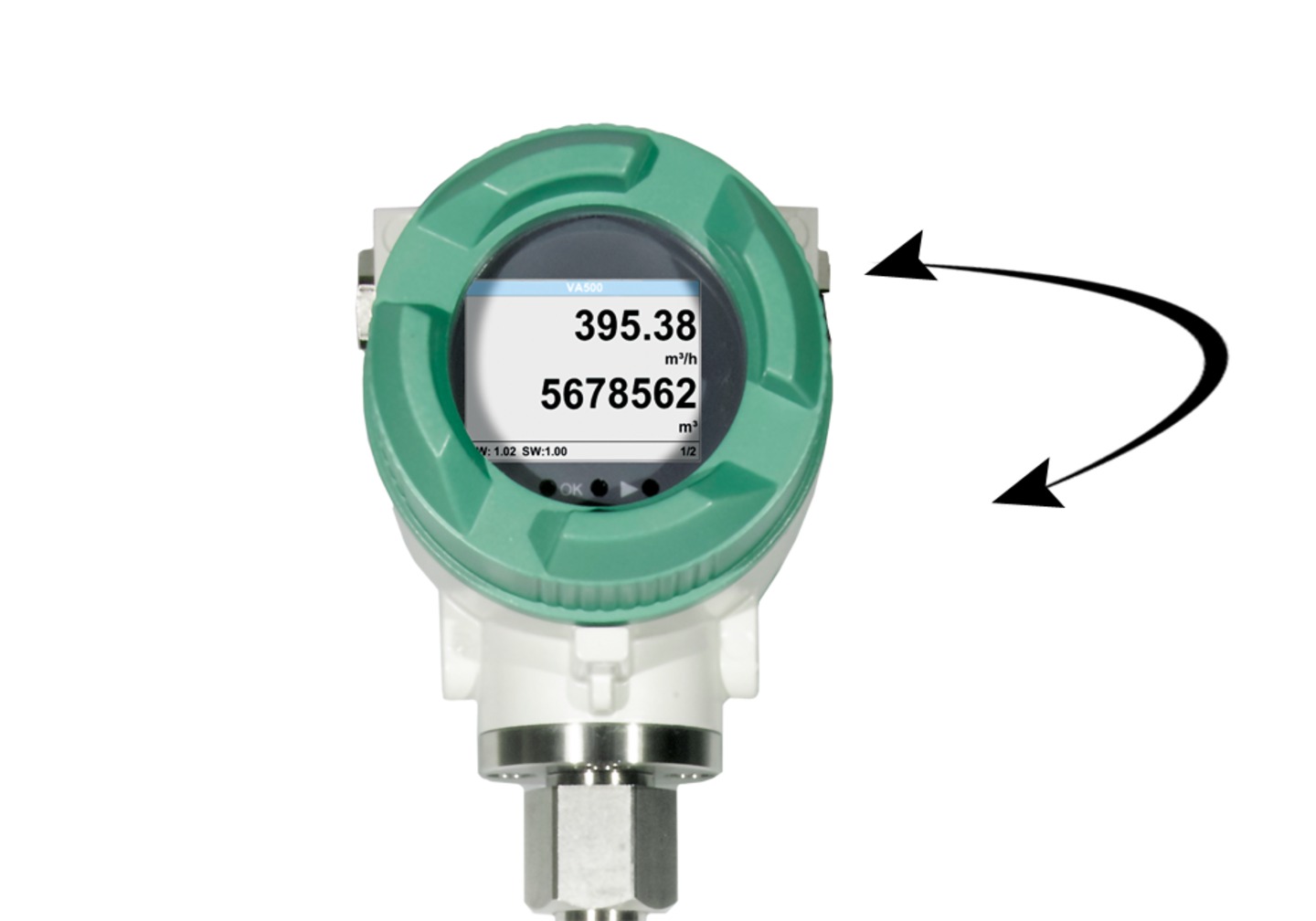

| Màn hình | TFT màu 2 inch, 320x240 pixel, xoay được |
| Cấp bảo vệ | IP67 (bản ATEX: IP65) |

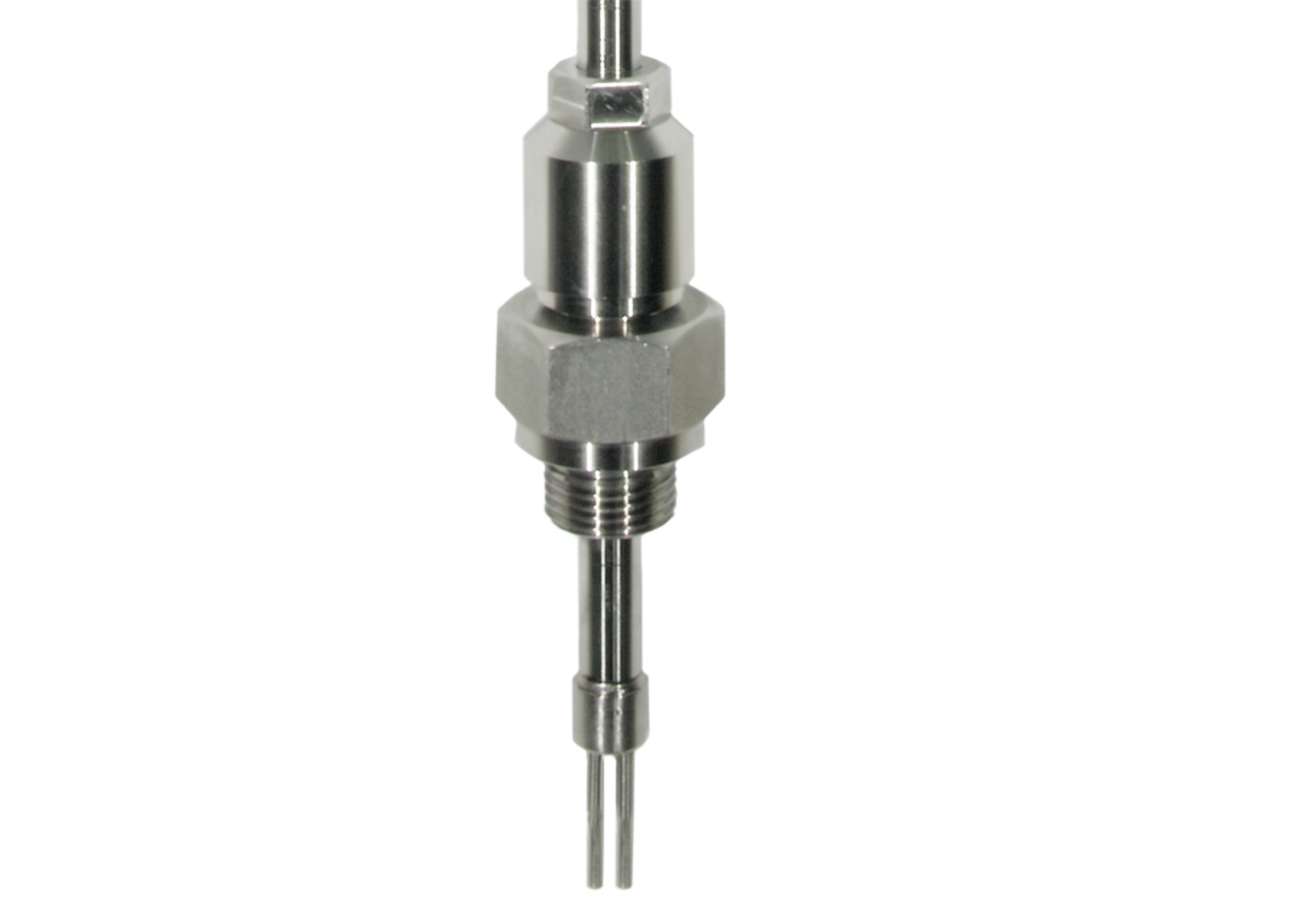

| Vật liệu | Vỏ nhôm đúc, bộ phận tiếp xúc môi chất bằng inox |
| Khối lượng | Khoảng 3,0 kg |
| Chứng nhận | ATEX, IECEx (bản Ex), DVGW (bản khí tự nhiên) |
Đánh giá chi tiết cảm biến đo lưu lượng CS Instruments VA 550
Cảm biến đo lưu lượng CS Instruments VA 550 là đáp án thực tế của CS Instruments cho bài toán giám sát tiêu thụ khí nén trong nhà máy: làm sao đo được lưu lượng chính xác mà không phải dừng hệ thống để lắp đặt. Với thiết kế dạng cắm qua van bi ren một phần hai inch, kỹ thuật viên có thể lắp thiết bị vào đường ống đang vận hành trong vài phút, điều mà các đồng hồ đo mặt bích truyền thống không thể làm được. Đây là lợi thế quyết định với các nhà máy sản xuất liên tục, nơi mỗi giờ dừng máy đều tốn kém.
Về mặt kỹ thuật, cảm biến đo lưu lượng CS Instruments VA 550 ghi điểm nhờ sự kết hợp giữa dải đo rộng và độ bền công nghiệp. Bốn phiên bản dải đo từ 50 m/s đến 224 m/s phủ hầu hết các kích thước đường ống thực tế, trong khi vỏ nhôm đúc chuẩn IP67 chịu được bụi, nước và va đập trong môi trường nhà xưởng khắc nghiệt. Độ chính xác 1,5 phần trăm cùng độ lặp lại 0,25 phần trăm đảm bảo số liệu đủ tin cậy cho các chương trình quản lý năng lượng theo ISO 50001, nơi chi phí khí nén chiếm tỷ trọng lớn trong hóa đơn điện.
Xét về ứng dụng của cảm biến đo lưu lượng VA 550 trong công nghiệp, thiết bị này tỏa sáng trong các bài toán giám sát tiêu thụ khí nén theo từng khu vực sản xuất, kiểm soát chi phí năng lượng, phát hiện tiêu thụ bất thường do rò rỉ và phân bổ chi phí theo bộ phận. Phiên bản DVGW đáp ứng đo khí tự nhiên, phiên bản ATEX phục vụ các khu vực có nguy cơ cháy nổ như nhà máy sơn, hóa chất. Hệ ngõ ra đầy đủ gồm 4-20 mA, xung và Modbus RTU giúp tích hợp dễ dàng vào PLC và hệ thống SCADA. Để mua được hàng chính hãng, khách hàng nên tìm đến đại lý phân phối CS Instruments tại Việt Nam có năng lực kỹ thuật và kho hàng sẵn có, tránh hàng trôi nổi không có chứng từ.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của cảm biến đo lưu lượng CS Instruments VA 550 bao gồm:
- Datasheet VA 550: dải đo, độ chính xác và đặc tính kỹ thuật
- Sách hướng dẫn vận hành tiếng Anh (39 trang) của hãng
- Catalog thiết bị đo cho hệ thống khí nén CS Instruments
- Hướng dẫn chọn phiên bản dải đo theo kích thước đường ống
Liên hệ TMP Automation để nhận datasheet chính hãng và được tư vấn chọn phiên bản dải đo phù hợp.
4. Ứng dụng
- Giám sát tiêu thụ khí nén theo từng khu vực trong nhà máy
- Quản lý năng lượng theo tiêu chuẩn ISO 50001
- Phát hiện tiêu thụ bất thường, khoanh vùng rò rỉ khí nén
- Phân bổ chi phí khí nén cho từng bộ phận sản xuất
- Đo lưu lượng khí công nghiệp: nitơ, oxy, khí quá trình
- Đo khí tự nhiên (phiên bản DVGW) và vùng nguy hiểm cháy nổ (phiên bản ATEX)
