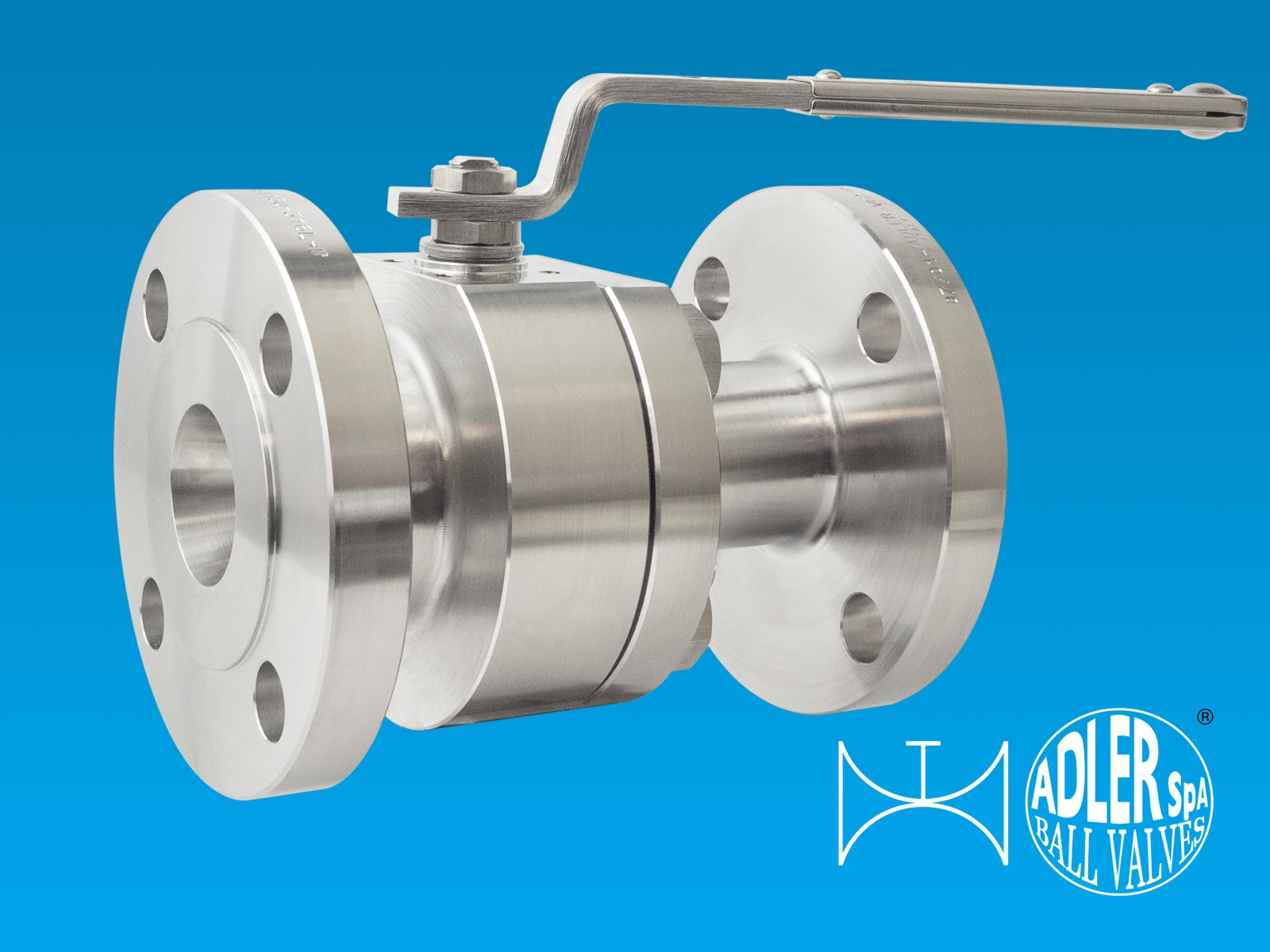

Van bi split body Adler VE2 là dòng van bi 2 mảnh kiểu split body, cổng Venturi của hãng Adler S.p.A., Ý, được thiết kế theo tiêu chuẩn ANSI B16.10 cho các đường ống công nghiệp. Van có kích cỡ từ DN 40 đến DN 300, vật liệu thép carbon, thép không gỉ và thép đặc biệt, rating ANSI 150. Mối nối thân van sử dụng gioăng kín kép có bằng sáng chế cùng trục chống bung và bộ đệm chữ V, mang lại độ kín khít vượt trội. VE2 đạt các chứng nhận khắt khe như PED, ATEX, fire-safe theo ISO 10497/API 607 và SIL 3 theo IEC 61508, là lựa chọn đáng tin cậy cho dầu khí, hóa chất và năng lượng.
1. Tổng quan
Van bi split body Adler VE2 thuộc dòng van bi mặt bích của Adler S.p.A., nhà sản xuất Ý chuyên về van bi công nghiệp cho các ứng dụng áp lực cao. Sản phẩm có cấu tạo 2 mảnh kiểu split body với cổng Venturi, được chế tạo từ phôi thanh hoặc đúc, thiết kế tuân thủ các tiêu chuẩn EN 12516-2, ASME B16.34, EN 1759-1, ASME B16.5, ANSI B16.10 và EN 558 (dãy cơ bản 3).
Điểm nổi bật của VE2 là mối nối giữa thân van và nắp bên sử dụng gioăng kín kép có bằng sáng chế, kết hợp trục chống bung (anti blow-out stem) và bộ đệm chữ V trên cổ van. Cấu trúc này đảm bảo độ kín khít lâu dài ngay cả khi van chịu áp lực và nhiệt độ thay đổi, đồng thời tăng an toàn cho người vận hành.
Van được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt: van thép carbon được sơn epoxy-polyamine RAL 5012 dày tối thiểu 35 micron, trang bị thiết bị chống tĩnh điện, cổ van theo chuẩn ISO 5211 để gắn trực tiếp actuator, và 100% van được kiểm tra bằng khí nén 7 bar ngâm nước trước khi xuất xưởng.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | VE2 |
| Loại van | Van bi 2 mảnh (split body), cổng Venturi, mặt bích |
| Tiêu chuẩn thiết kế | EN 12516-2; ASME B16.34; EN 1759-1; ASME B16.5; ANSI B16.10; EN 558 (dãy cơ bản 3) |
| Kích cỡ | DN 40 – DN 300 |
| Vật liệu thân | Thép carbon, thép không gỉ, thép đặc biệt (hastelloy, titan, monel theo yêu cầu) |
| Rating | ANSI 150 (theo yêu cầu PN 16) |
| Nối thân van | Gioăng kín kép có bằng sáng chế (n° 00219619) |
| Cổ van | Bộ đệm chữ V (V-pack), trục chống bung, chuẩn gắn actuator ISO 5211 |
| Chứng nhận | PED 2014/68/UE, ATEX 2014/34/UE, fire-safe ISO 10497 / API 607 (tùy chọn), SIL 3 theo IEC 61508, phát thải thấp hạng A theo ISO 15848 |
| Sơn bảo vệ | Epoxy-polyamine RAL 5012, dày tối thiểu 35 micron (van thép carbon) |
| Kiểm tra xuất xưởng | 100% van kiểm tra bằng khí nén 7 bar ngâm nước |
| Đơn vị phân phối | TMP Automation |
Đánh giá chi tiết van bi split body Adler VE2
Van bi split body Adler VE2 là đại diện tiêu biểu cho triết lý thiết kế van của người Ý: cấu trúc đơn giản, vật liệu đúng chuẩn và độ kín khít được đặt lên hàng đầu. Cấu tạo 2 mảnh kiểu split body giúp việc bảo trì, thay thế đệm bi trở nên thuận tiện mà không cần cắt van khỏi đường ống, một lợi thế lớn so với van 1 mảnh trong các hệ thống vận hành liên tục. Cổng Venturi tối ưu dòng chảy qua van, giảm tổn thất áp suất so với cổng thu hẹp thông thường, phù hợp các đường ống yêu cầu lưu lượng lớn.
Về mặt kỹ thuật, van bi split body Adler VE2 ghi điểm nhờ những chi tiết được cấp bằng sáng chế. Mối nối thân van với gioăng kín kép loại trừ nguy cơ rò rỉ tại mặt bích nối, điểm yếu thường gặp của van 2 mảnh giá rẻ. Trục chống bung kết hợp bộ đệm chữ V đảm bảo an toàn kép: trục không thể bị áp lực đẩy văng ra ngoài, đồng thời độ kín cổ van được duy trì ổn định theo thời gian. Chuẩn gắn actuator ISO 5211 trên cổ van giúp việc lắp thêm bộ truyền động khí nén hoặc điện trở nên đơn giản, không cần gá chuyển đổi. Dải chứng nhận từ PED, ATEX đến fire-safe và SIL 3 cho thấy VE2 sẵn sàng cho những ứng dụng đòi hỏi an toàn chức năng cao nhất.
Xét về ứng dụng của van bi VE2 trong công nghiệp, sản phẩm này tỏa sáng trong các hệ thống đường ống yêu cầu độ tin cậy cao: đường ống dầu khí và khí đốt, nhà máy hóa chất và hóa dầu, hệ thống hơi và năng lượng, xử lý nước công nghiệp và các dây chuyền thực phẩm, dược phẩm cần vật liệu inox. Tùy chọn tẩy dầu mỡ theo ISO 23208 mở ra khả năng dùng cho hệ thống oxy, trong khi các phiên bản hợp kim đặc biệt đáp ứng môi trường ăn mòn mạnh. Để mua được sản phẩm chính hãng, khách hàng nên tìm đến đại lý phân phối Adler tại Việt Nam có đầy đủ chứng từ CO, CQ và năng lực tư vấn kỹ thuật van công nghiệp.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của van bi split body Adler VE2 bao gồm:
- Catalog VE2: kích thước, vật liệu và cấu tạo chi tiết từng cỡ van
- Bảng kích thước mặt bích theo EN 1092-1 và ANSI B16.5
- Chứng nhận PED, ATEX, fire-safe ISO 10497/API 607 và SIL 3
- Hướng dẫn lắp đặt, vận hành và bảo trì van bi split body
Liên hệ TMP Automation để nhận catalog chính hãng và được tư vấn chọn cỡ van, vật liệu phù hợp.
4. Ứng dụng
- Dầu khí và khí đốt: đường ống dẫn dầu, khí, trạm phân phối
- Hóa chất và hóa dầu: đường ống hóa chất ăn mòn, dung môi
- Năng lượng và nhiệt điện: hệ thống hơi, nước cấp lò hơi
- Xử lý nước công nghiệp: đường ống nước thô, nước thải
- Thực phẩm và dược phẩm: đường ống inox yêu cầu vệ sinh cao
- Hệ thống oxy: phiên bản tẩy dầu mỡ theo ISO 23208
5. Tại sao mua tại TMP
TMP Automation là đại lý phân phối Adler tại Việt Nam, chuyên cung cấp van bi công nghiệp chính hãng Ý với đầy đủ chứng từ CO, CQ. Chúng tôi tư vấn chọn cỡ van, vật liệu và cấu hình actuator phù hợp từng ứng dụng, hỗ trợ giao hàng và kỹ thuật tận nơi.
Mọi sản phẩm đều được bảo hành chính hãng với chính sách đổi trả rõ ràng. Liên hệ ngay để nhận báo giá tốt nhất cho van bi split body Adler VE2.
