Bộ Truyền Động Điện Bray Series 70 - Chính Hãng | TMP

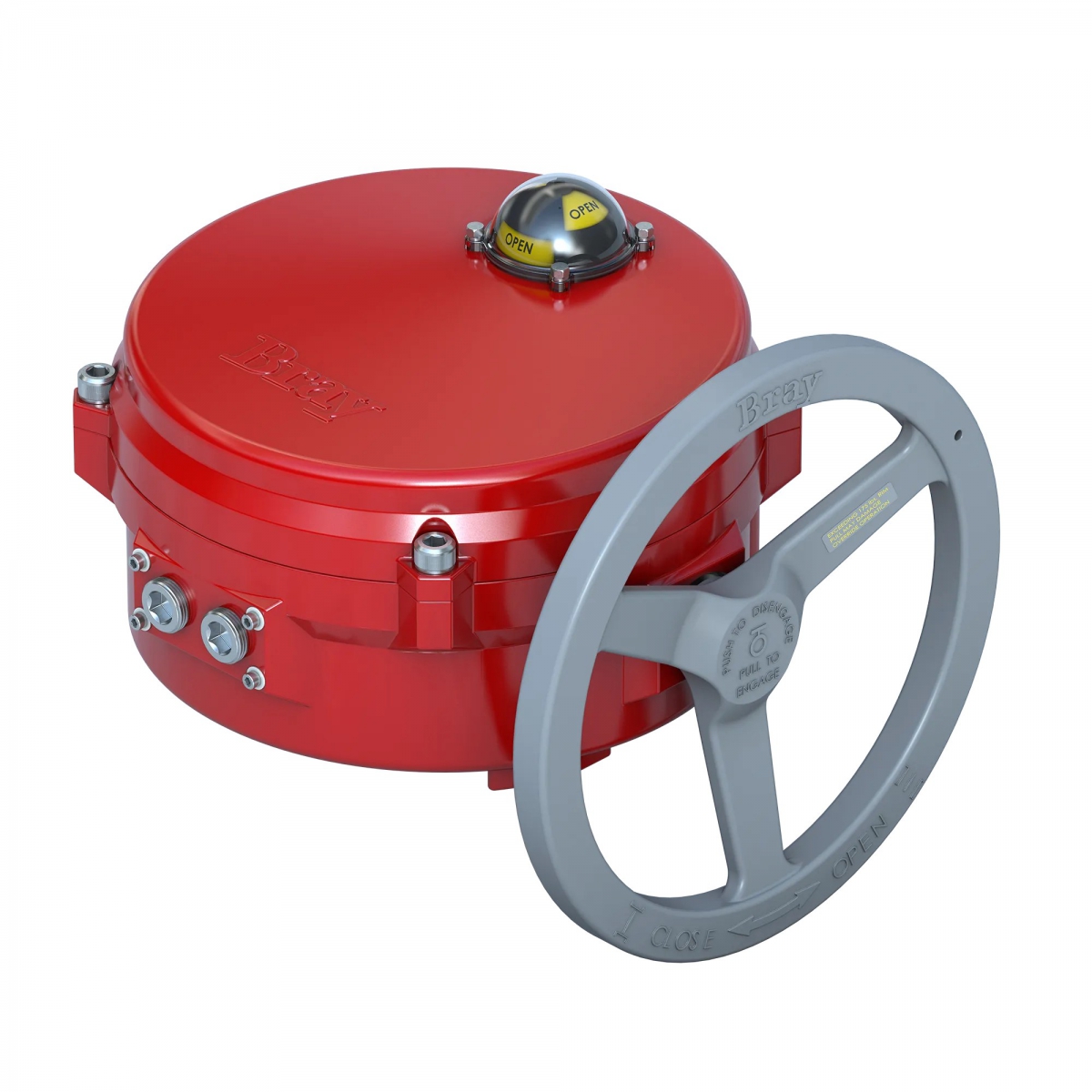

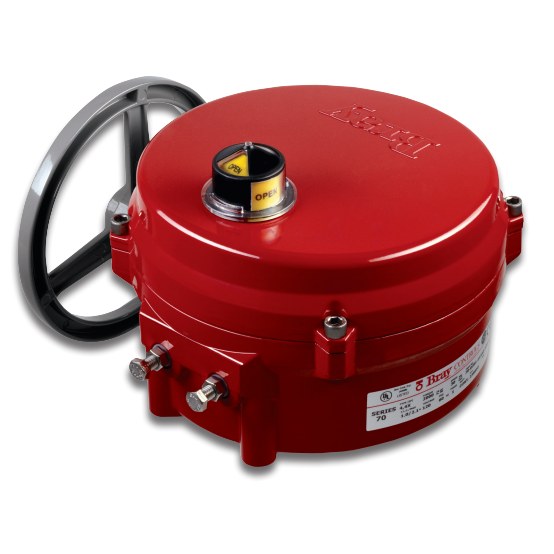

Bộ truyền động điện Bray Series 70 là dòng actuator điện xoay 1/4 vòng của hãng Bray International, thiết kế chuyên điều khiển van bướm và van bi công nghiệp với mô-men từ 300 đến 18.000 lb-in (34-2034 Nm). Series 70 gồm 10 kích cỡ, điện áp 24VAC/VDC, 120VAC, 220VAC và 24VDC, thời gian hành trình 30-110 giây, vỏ đạt chuẩn NEMA 4/4X và IP65 chống chịu thời tiết. Thiết bị tích hợp tay quay override declutchable, chỉ thị vị trí vòm trong suốt và công tắc hành trình SPDT đấu sẵn ra terminal. Lắp trực tiếp lên van Bray không cần giá đỡ hay tay biên, Series 70 là chuẩn mực actuator điện trong HVAC và tự động hóa nhà máy. TMP Automation phân phối chính hãng tại Việt Nam, đầy đủ CO/CQ, hỗ trợ chọn size theo mô-men van.
1. Tổng quan
Bộ truyền động điện Bray Series 70 thuộc dòng actuator điện của Bray International, nhà sản xuất van và thiết bị điều khiển hàng đầu của Mỹ. Series 70 được thiết kế như một hộp đấu dây với nắp mở rộng, giúp kỹ thuật viên tiếp cận terminal, cam và công tắc hành trình dễ dàng, rút ngắn đáng kể thời gian khởi động và hiệu chỉnh tại hiện trường.

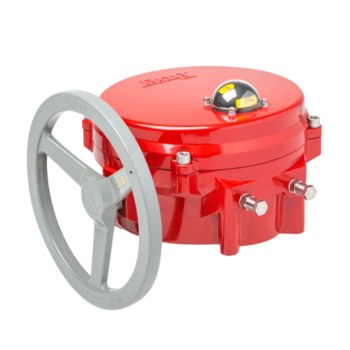

Cơ cấu truyền động gồm motor khởi động mô-men cao kết hợp hộp giảm tốc trục vít tự khóa, giữ van chắc chắn ở vị trí mong muốn mà không cần phanh phụ. Tay quay override dạng declutchable cho phép vận hành bằng tay khi mất điện mà không cần ngắt nguồn, kèm công tắc ngắt điện motor khi tay quay được gài vào để đảm bảo an toàn.
Vỏ nhôm đúc phủ sơn tĩnh điện polyester chống tia UV và hóa chất, gioăng O-ring kín khít giữa nắp và thân, hai đầu nối cáp ren NPT hoặc metric riêng cho nguồn và tín hiệu điều khiển.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | Bray Series 70 |
| Loại thiết bị | Actuator điện xoay 1/4 vòng, có tay quay override |
| Dải mô-men | 300 - 18.000 lb-in (34 - 2034 Nm), 10 kích cỡ |
| Điện áp | 24VAC/VDC, 120VAC, 220VAC, 24VDC |
| Thời gian hành trình | 30 - 110 giây (tùy kích cỡ) |
| Cấp bảo vệ vỏ | NEMA 4/4X, IP65; tùy chọn chống nổ NEMA 7/9 |
| Công tắc hành trình | SPDT, cam xanh/đỏ chỉnh bằng tay, đấu sẵn ra terminal |
| Chỉ thị vị trí | Vòm polycarbonate trong suốt, vàng mở / đỏ đóng |
| Cơ cấu an toàn | Trục vít tự khóa, chặn hành trình cơ khí chống quá đà |
| Tùy chọn | Servo NXT điều tiết, battery backup, mạch IRB, giao diện số |
| Lắp đặt | Lắp trực tiếp lên van Bray, không cần giá đỡ |
| Đơn vị phân phối | TMP Automation |
Đánh giá chi tiết bộ truyền động điện Bray Series 70
Bộ truyền động điện Bray Series 70 ghi điểm ngay từ khâu lắp đặt nhờ thiết kế hướng đến kỹ thuật viên hiện trường. Mở nắp là tiếp cận ngay terminal đấu dây, cụm cam và công tắc hành trình bố trí khoa học. Cam xanh đỏ điều chỉnh bằng tay không cần dụng cụ, cho phép cài đặt góc hành trình 90 độ chính xác trong vài phút. Cơ cấu trục vít tự khóa giữ van đứng yên ở mọi vị trí trung gian mà không tiêu thụ điện duy trì, tiết kiệm năng lượng và loại bỏ rủi ro trôi vị trí. Tay quay override dạng declutchable cho phép chuyển sang chế độ tay ngay lập tức khi kéo ra, không cần cắt điện.
Về độ bền, bộ truyền động điện Bray Series 70 chịu được môi trường ngoài trời khắc nghiệt. Vỏ nhôm đúc phủ sơn tĩnh điện polyester chống tia UV, chống hóa chất và va đập; gioăng O-ring kín khít ngăn ẩm xâm nhập; hai đầu nối cáp riêng cho nguồn và tín hiệu giúp đi dây gọn, giảm nhiễu. Dải 10 kích cỡ với mô-men từ 300 đến 18.000 lb-in bao phủ từ van bướm DN50 đến van cỡ lớn, các tùy chọn Servo NXT điều tiết tuyến tính, battery backup và mạch IRB đáp ứng mọi yêu cầu điều khiển hiện đại.
Xét về ứng dụng của bộ truyền động điện Series 70 trong công nghiệp, đây là lựa chọn chuẩn cho HVAC gồm chiller, tháp giải nhiệt, nồi hơi và bộ trao đổi nhiệt; các nhà máy xử lý nước, thực phẩm đồ uống và dược phẩm cần tự động hóa van bướm, van bi; cùng các dây chuyền cần điều khiển van từ xa qua BMS hoặc SCADA. Khả năng lắp trực tiếp lên van Bray không cần giá đỡ rút ngắn thời gian thi công và giảm chi phí phụ kiện. Để chọn đúng size actuator theo mô-men van và áp suất đóng, khách hàng nên làm việc với đại lý phân phối Bray tại Việt Nam có đội ngũ kỹ thuật am hiểu sản phẩm và bảo hành chính hãng đầy đủ.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của bộ truyền động điện Bray Series 70 bao gồm:
- Technical Sales Manual: bảng chọn size, mô-men và mã đặt hàng đầy đủ
- Sơ đồ đấu dây terminal và hướng dẫn hiệu chỉnh cam, công tắc hành trình
- Hướng dẫn lắp đặt, vận hành và bảo trì (IOM Manual)
- Tài liệu tùy chọn Servo NXT, battery backup và mạch IRB
Liên hệ TMP Automation để nhận tài liệu chính hãng và được hỗ trợ chọn size phù hợp.
4. Ứng dụng
- Hệ thống HVAC: chiller, tháp giải nhiệt, nồi hơi, bộ trao đổi nhiệt
- Tòa nhà thông minh: điều khiển van qua hệ thống BMS tự động
- Xử lý nước: van bướm tuyến nước thô, nước sạch, nước thải
- Thực phẩm và dược phẩm: van bi, van bướm dây chuyền sản xuất
- Năng lượng: điều khiển van hệ thống làm mát, hơi nóng
- Tự động hóa nhà máy: tích hợp SCADA, điều khiển từ xa
5. Tại sao mua tại TMP
TMP Automation là đại lý phân phối Bray tại Việt Nam, chuyên cung cấp van, bộ truyền động và thiết bị điều khiển Bray chính hãng Mỹ với đầy đủ chứng từ CO, CQ. Chúng tôi hỗ trợ tính chọn size actuator theo mô-men van và áp suất đóng thực tế, tránh chọn thừa gây lãng phí hoặc thiếu gây quá tải.
Mọi sản phẩm đều được bảo hành chính hãng với chính sách đổi trả rõ ràng. Liên hệ ngay để nhận báo giá tốt nhất cho bộ truyền động điện Bray Series 70.
