Bộ biến đổi nguồn Schaefer C/B 6400

Xuất Xứ:

Đức

Hãng sản xuất:

Schaefer

Liên hệ:

0971 731 708

Email:

sale09@tmpvietnam.com

Mô tả:

Bộ biến đổi nguồn Schaefer C/B 6400 là module 22.000W rack 8U 19 inch, gồm bản DC/DC, AC/DC và sạc ắc quy, đầu ra 45-800VDC, hiệu suất tới 95%, dùng cho đường sắt, viễn thông và nhà máy điện.

Chia sẻ:

Số lượng

Chi tiết sản phẩm

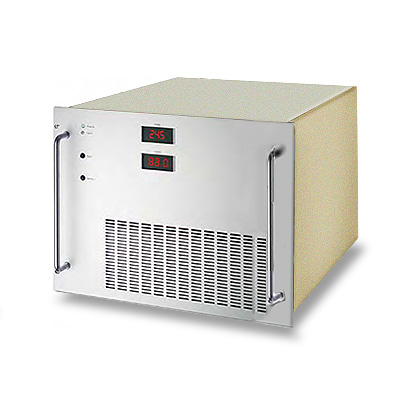

Bộ Nguồn Schaefer C/B 6400 - 22kW, Rack 8U

Bộ biến đổi nguồn Schaefer C/B 6400 là module công suất cao 22.000W dạng rack 8U, rộng 19 inch, gồm ba dòng: DC/DC, AC/DC và sạc ắc quy. Bản DC/DC nhận hai dải đầu vào 320-640VDC hoặc 450-800VDC; bản AC/DC nhận điện ba pha 3x400VAC hoặc 3x480VAC; đầu ra đơn 8 dải chuẩn từ 45 đến 800VDC, bản sạc ắc quy ra từ 48 đến 290VDC. Tất cả đầu ra đều điều chỉnh được, sai số tải không quá 0,2%, sai số đường dây không quá 0,1%, hiệu suất tới 95%. Thiết kế mật độ cao, làm mát bằng quạt trước-sau, phù hợp các ứng dụng công suất lớn trong đường sắt, viễn thông, quân sự, pin nhiên liệu và nhà máy điện. TMP Automation là đại lý phân phối Schaefer chính hãng tại Việt Nam.

1. Tổng quan

Bộ biến đổi nguồn Schaefer C/B 6400 thuộc dòng nguồn công suất cao của Schaefer (Schäfer Elektronik GmbH, Đức) — hãng chuyên nguồn công nghiệp và nguồn đường sắt. Module 8U x 19 inch, sâu 552mm, linh kiện cấp công nghiệp, kết nối bằng đầu cực, bulông hoặc thanh cái cho dòng tải lớn.

Mọi model C6400 đều có remote sensing tới 150V đầu ra, bảo vệ quá áp, giới hạn dòng ra và ngắt nhiệt tự khởi động lại. Tùy chọn gồm diode tách cho song song hoặc dự phòng, tăng cường cơ khí, inhibit, báo Power Fail và DC-OK, reset hệ thống, chia dòng chủ động, lập trình, giám sát.

Công suất 22.000W trong một module 8U
Ba dòng: DC/DC, AC/DC, sạc ắc quy
Đầu ra 45-800VDC, ổn áp cao
Hiệu suất tới 95%, quạt trước-sau
Bảo vệ quá áp, giới hạn dòng, ngắt nhiệt tự phục hồi

2. Bảng thông số kỹ thuật

Thông số	Giá trị
Model	C/B 6400
Loại thiết bị	Bộ biến đổi DC/DC, AC/DC, sạc ắc quy
Công suất	22.000W (catalogue 20-22kW)
Đầu vào DC	320-640VDC hoặc 450-800VDC
Đầu vào AC	3 pha 3x400VAC hoặc 3x480VAC
Đầu ra DC	8 dải 45-800VDC; bản sạc 48-290VDC
Độ ổn áp	Tải ≤0,2%; đường dây ≤0,1%
Hiệu suất	Tới 95%
Nhiệt độ làm việc	-20 đến +75 độ C (giảm tải trên +55); tùy chọn -40
Làm mát	Quạt, gió trước-sau
Kích thước	Rack 8U x 19 inch, sâu 552mm
Tùy chọn	Song song/dự phòng, chia dòng, báo DC-OK, giám sát

Đánh giá chi tiết Bộ biến đổi nguồn Schaefer C/B 6400

Điểm mạnh rõ nhất của bộ biến đổi nguồn Schaefer C/B 6400 là mật độ công suất: 22.000W gói trong một module rack 8U duy nhất, thay cho nhiều module nhỏ ghép song song, nhờ đó tủ nguồn gọn hơn, ít điểm nối hơn, dễ bảo trì hơn. Việc gom ba dòng DC/DC, AC/DC và sạc ắc quy trong cùng một nền tảng cơ khí giúp chuẩn hóa tủ nguồn: cùng kích thước lắp, cùng luồng gió trước-sau và cùng triết lý bảo vệ, giảm chi phí thiết kế tủ và phụ tùng dự phòng. Đầu ra 45-800VDC bao phủ phần lớn yêu cầu nguồn một chiều công suất lớn, từ hệ thống 110VDC đường sắt đến bus DC cao áp.

Về độ tin cậy, bộ biến đổi nguồn Schaefer C/B 6400 dùng linh kiện cấp công nghiệp, bảo vệ toàn diện và tự phục hồi sau ngắt nhiệt, phù hợp môi trường rung, nhiệt độ khắc nghiệt và vận hành liên tục. Remote sensing tới 150V giữ điện áp ổn định ngay tại tải dù đường dây dài và sụt áp lớn — điểm quan trọng trong trạm biến áp, tủ điều khiển xa và hệ thống pin nhiên liệu. Tùy chọn song song, dự phòng và chia dòng chủ động cho phép xây dựng nguồn dự phòng N+1, còn báo Power Fail và DC-OK đưa trạng thái nguồn về hệ thống giám sát tập trung.

Xét về ứng dụng của bộ biến đổi nguồn Schaefer C/B 6400 trong công nghiệp, thiết bị phù hợp điều khiển đường sắt trên tàu và dọc tuyến, viễn thông, quân sự, pin nhiên liệu, điều khiển quá trình, trạm điện và các tủ nguồn công suất lớn cần độ tin cậy cao. Khả năng tùy biến cơ khí và điện theo yêu cầu, kể cả thiết kế riêng, giúp C/B 6400 đáp ứng các dự án đặc thù mà nguồn tiêu chuẩn không phủ được. Để mua hàng chính hãng Đức đầy đủ tùy chọn và hỗ trợ lựa chọn cấu hình, khách hàng nên tìm đến đại lý phân phối Schaefer tại Việt Nam có năng lực kỹ thuật về nguồn công suất cao như TMP Automation.
