Cảm Biến Mép NIRECO PH50 - EPC, Độ Nhạy 0,1mm
Cảm biến mép NIRECO PH50 là đầu dò quang điện (Photohead) của hệ thống điều khiển vị trí mép EPC, dùng để phát hiện mép băng vật liệu đang chạy và giữ mép ở đúng vị trí. PH50 hoạt động theo nguyên lý quang điện: ánh sáng từ LED trắng chiếu qua mép băng tới cảm quang silicon, điện áp thay đổi theo lượng sáng bị mép băng che khuất, nhờ đó phát hiện độ lệch mép nhỏ tới 0,1mm trên băng không trong suốt. Tín hiệu đưa về bộ khuếch đại, điều khiển van thủy lực ống phun hoặc van servo để chỉnh mép về đúng vị trí. Vỏ hợp kim nhôm đúc và khí purge chống bụi, dầu giúp PH50 bền bỉ trong môi trường cán thép, kim loại màu, giấy và màng. TMP Automation là đại lý phân phối NIRECO tại Việt Nam.
1. Tổng quan

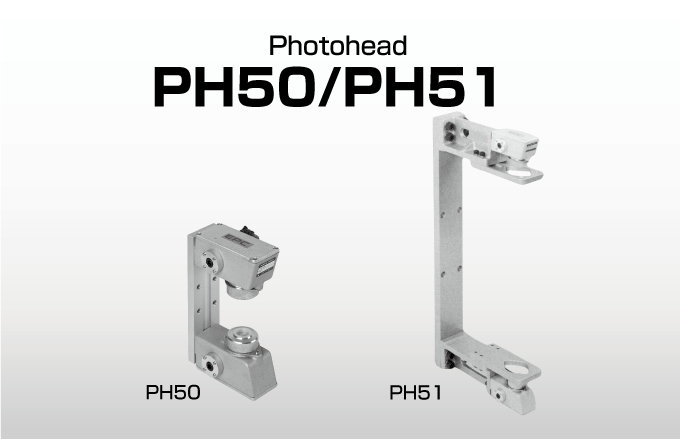

Cảm biến mép NIRECO PH50 thuộc dòng Photohead của NIRECO Corporation (Nhật Bản) — hãng chuyên hệ thống điều khiển băng vật liệu cho ngành thép và kim loại màu từ năm 1950. PH50 là phiên bản nhỏ gọn trong họ PH50/PH51; bản PH51 lớn hơn, nhiều cỡ theo chiều rộng băng từ 300 đến 900mm.
Khi môi trường có bụi hoặc giọt dầu, nước rơi lên thấu kính phát, PH50 dùng bản có chắn bảo vệ hoặc khí purge. Khí purge 400 Nl/phút ở 0,05MPa giữ thấu kính sạch và tín hiệu ổn định.
- Quang điện, phát hiện lệch mép 0,1mm
- Chiều dài phát hiện hiệu dụng 20mm
- LED trắng 3W, vỏ nhôm đúc, màu bạc
- Tín hiệu về bộ khuếch đại, van thủy lực, servo
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PH50 (họ PH50/PH51) |
| Loại thiết bị | Đầu dò quang điện hệ thống EPC |
| Nguyên lý đo | Quang điện, cảm biến silicon |
| Độ nhạy | Lệch mép 0,1mm (băng không trong suốt) |
| Dài phát hiện | 20mm |
| Nguồn sáng | LED trắng 3W |
| Ngõ ra | Điện áp (mV) tỉ lệ với ánh sáng |
| Nguồn cấp | Từ bộ điều chỉnh LED (DC 10V, 1A) |
| Khí purge | 400 Nl/phút ở 0,05MPa; áp ngược trong vỏ 0,05MPa |
| Nhiệt độ làm việc | -10 đến +60 độ C |
| Khối lượng | PH50: 3kg (PH51: 31-44kg) |
Đánh giá chi tiết Cảm biến mép NIRECO PH50
Điểm mạnh cốt lõi của cảm biến mép NIRECO PH50 là độ nhạy 0,1mm kết hợp với nguyên lý quang điện đơn giản và bền: không tiếp xúc với băng vật liệu nên không mài mòn, không làm xước bề mặt băng và không cần hiệu chuẩn phức tạp. Tín hiệu điện áp tỉ lệ trực tiếp với lượng sáng bị mép băng che khuất, cho vòng EPC phản ứng nhanh và tuyến tính trong chiều dài phát hiện 20mm. So với đầu dò tiếp xúc cơ khí, PH50 giữ độ chính xác ổn định, giảm dừng dây chuyền để bảo trì.

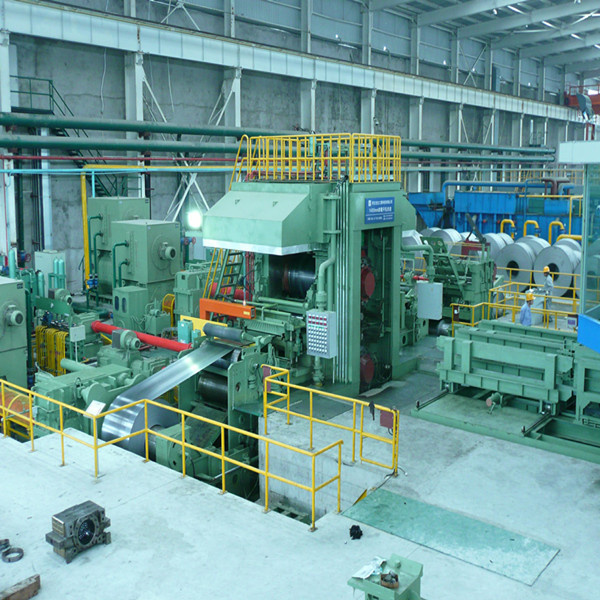

Về khả năng làm việc trong môi trường khắc nghiệt, cảm biến mép NIRECO PH50 được bảo vệ bằng vỏ nhôm đúc và tùy chọn khí purge: luồng khí 400 Nl/phút thổi sạch bụi, hơi dầu và giọt nước khỏi thấu kính phát, giữ tín hiệu ổn định trong nhà máy cán nóng, cán nguội và dây chuyền mạ. Khi cần đo băng rộng hơn, cùng một nền tảng điều khiển có thể dùng bản PH51 với chiều rộng tới 900mm, giúp chuẩn hóa phụ tùng và bộ khuếch đại. Khối lượng chỉ 3kg giúp PH50 lắp đặt, căn chỉnh và thay thế nhanh trên khung đỡ.

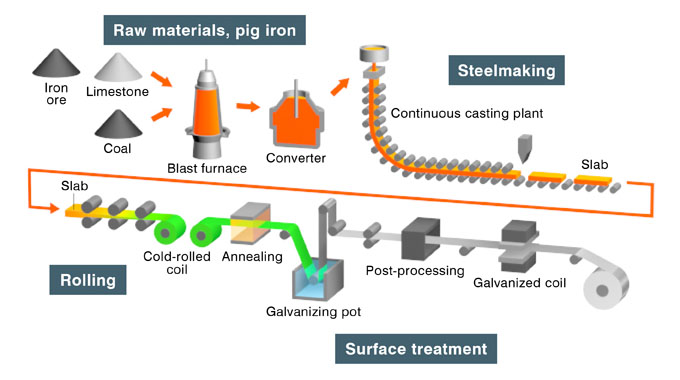

Xét về ứng dụng của cảm biến mép NIRECO PH50 trong công nghiệp, thiết bị phù hợp mọi dây chuyền xử lý băng liên tục cần giữ mép thẳng: cán thép và kim loại màu, dây chuyền mạ, tẩy rửa, ủ và cắt băng, sản xuất giấy, màng nhựa, màng bao bì và vật liệu điện cực pin. Mép lệch không kiểm soát gây phế phẩm, rách băng, kẹt dây chuyền và hỏng lô cuốn — PH50 phát hiện lệch từ 0,1mm để vòng EPC chỉnh kịp thời. Để mua hàng chính hãng Nhật Bản và được hỗ trợ lắp đặt, căn chỉnh hệ thống EPC, khách hàng nên tìm đến đại lý phân phối NIRECO tại Việt Nam có kinh nghiệm ngành tôn thép như TMP Automation.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của cảm biến mép NIRECO PH50:
- Trang sản phẩm PH50/PH51 của NIRECO: tổng quan, thông số
- Hướng dẫn hệ thống EPC: lắp đặt, khí purge
- Tùy chọn: chắn bảo vệ thấu kính, điều chỉnh LED
Liên hệ TMP Automation để nhận tài liệu chính hãng.
4. Ứng dụng
- Cán thép, kim loại màu: giữ mép băng trên dây chuyền
- Dây chuyền mạ, tẩy rửa, ủ, cắt băng
- Sản xuất giấy, màng nhựa, màng bao bì, điện cực
- Hệ thống EPC tại khâu vào, giữa, ra của dây chuyền
5. Tại sao mua tại TMP
TMP Automation là đại lý phân phối NIRECO tại Việt Nam, chuyên thiết bị ngành tôn thép như hệ thống lái băng, EPC và CPC, đo lực căng và cảm biến chỉnh biên. TMP hỗ trợ lựa chọn PH50/PH51, lắp đặt và căn chỉnh hệ thống EPC, bảo hành chính hãng.
