Cảm Biến Mức KSR Kuebler BLM - Từ Giảo, 0,1mm
Cảm biến mức từ giảo KSR Kuebler BLM đo liên tục mức chất lỏng gắn ngoài ống bypass, dùng nguyên lý từ giảo cho độ chính xác, phân giải cao mà không cần tiếp xúc trực tiếp với chất lỏng. Một xung dòng điện tạo từ trường vòng quanh dây từ giảo trong ống cảm biến; từ trường của phao nam châm tại mặt chất lỏng làm xoắn dây, sóng xoắn truyền về đầu dò áp điện, thời gian truyền sóng cho ra vị trí phao với độ chính xác dưới ±0,5mm, phân giải dưới 0,1mm. BLM dùng công nghệ 2 dây, ngõ ra 4-20mA kèm HART, vỏ inox, IP67, phù hợp bồn hóa chất, hóa dầu, thực phẩm, dược phẩm. TMP Automation là đại lý phân phối KSR Kuebler tại Việt Nam.
1. Tổng quan
Cảm biến mức từ giảo KSR Kuebler BLM thuộc dòng cảm biến mức của KSR Kuebler (nay thuộc tập đoàn WIKA, Đức) — hãng chuyên chỉ thị mức bypass và cảm biến mức. BLM lắp ngoài ống bypass, song song với chỉ thị mức bằng lá từ, vừa hiển thị tại chỗ không cần nguồn, vừa có tín hiệu về phòng điều khiển.

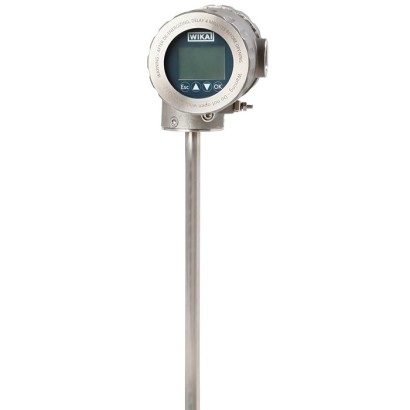

Bản BLM-SI/SD có vỏ inox 1.4404, tùy chọn màn hình, ống cảm biến inox 1.4571 đường kính 12mm, dài tối đa 5.800mm. Bản BLM-T dùng cho môi chất tới 450 độ C, ống dài 6.000mm, IPx6 và IP68.
- Từ giảo, không tiếp xúc với môi chất
- Chính xác dưới ±0,5mm, phân giải dưới 0,1mm
- 2 dây, ngõ ra 4-20mA và HART
- Lắp ngoài ống bypass, hiển thị tại chỗ
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | BLM (BLM-SI/SD, BLM-T) |
| Loại thiết bị | Cảm biến mức từ giảo ngoài ống bypass |
| Nguyên lý đo | Từ giảo, đo thời gian sóng xoắn |
| Độ chính xác | Dưới ±0,5mm |
| Độ phân giải | Dưới 0,1mm |
| Ngõ ra | 4-20mA, HART; giao diện số, analog |
| Nguồn cấp | DC 15-30V (SI/SD); DC 8-30V (T) |
| Ống cảm biến | Inox 1.4571, 12mm, dài 5.800mm (T: 6.000mm) |
| Nhiệt độ môi chất | -60 đến +185 độ C (SI/SD); tới +450 (T) |
| Vỏ | Inox 1.4404, tùy chọn màn hình |
| Cấp bảo vệ | IP67; IPx6, IP68 (T) |
| Vị trí lắp | Đứng, lệch tối đa ±30 độ |
Đánh giá chi tiết Cảm biến mức từ giảo KSR Kuebler BLM
Điểm mạnh của cảm biến mức từ giảo KSR Kuebler BLM là độ chính xác và độ phân giải vượt trội so với cảm biến mức chuỗi điện trở hay phao cơ khí: sai số dưới cộng trừ 0,5mm và độ phân giải dưới 0,1mm cho phép theo dõi mức, phục vụ kiểm kê bồn và cảnh báo mức. Vì phần tử đo nằm ngoài ống bypass và phao nam châm chỉ tiếp xúc gián tiếp qua thành ống, BLM không bị môi chất ăn mòn trực tiếp, không có chi tiết chuyển động mài mòn và không cần hiệu chuẩn lại định kỳ.
Về tích hợp hệ thống, cảm biến mức từ giảo KSR Kuebler BLM dùng công nghệ 2 dây 4-20mA kèm HART nên thay thế trực tiếp transmitter analog cũ mà không cần thêm cáp nguồn, đồng thời cho phép cấu hình, chẩn đoán qua giao diện số. Việc lắp ngoài ống bypass mang lại lợi ích kép: vận hành viên vẫn đọc mức tại chỗ qua chỉ thị lá từ khi mất điện, còn phòng điều khiển vẫn nhận tín hiệu. Tùy chọn màn hình tại chỗ, phiên bản phòng nổ Ex i và Ex d mở rộng phạm vi dùng cho khu vực nguy hiểm.
Xét về ứng dụng của cảm biến mức từ giảo KSR Kuebler BLM trong công nghiệp, thiết bị phù hợp bồn chứa hóa chất, hóa dầu, bồn tàu biển, nhà máy điện, giấy, dược phẩm, thực phẩm và xử lý nước. Mức chính xác cao giúp tránh tràn bồn, cạn bơm và sai lệch kiểm kê, đồng thời phát hiện sớm rò rỉ qua biến thiên mức. Khi cần đo môi chất tới 450 độ C, bản BLM-T đáp ứng mà không cần đổi nguyên lý đo. Để mua hàng chính hãng Đức và được hỗ trợ chọn chiều dài ống, vật liệu phao, phiên bản phòng nổ, khách hàng nên tìm đến đại lý phân phối KSR Kuebler tại Việt Nam như TMP Automation.
3. Tải tài liệu kỹ thuật
Tài liệu kỹ thuật của cảm biến mức KSR Kuebler BLM:
- Datasheet WIKA LM 10.05: BLM-SI/SD/T
- Trang sản phẩm BLM của WIKA: nguyên lý, ứng dụng
- Tùy chọn: màn hình, phòng nổ Ex i, Ex d
Liên hệ TMP Automation để nhận datasheet chính hãng.
4. Ứng dụng
- Bồn hóa chất, hóa dầu, bồn chứa trên tàu biển
- Nhà máy điện, nhà máy giấy, xử lý nước, môi trường
- Dược phẩm, thực phẩm: bồn chứa, bồn quá trình
- Kiểm kê bồn, pha trộn, cảnh báo mức chính xác cao
- Bồn ngoài trời, khu vực yêu cầu phiên bản phòng nổ
5. Tại sao mua tại TMP
TMP Automation là đại lý phân phối KSR Kuebler tại Việt Nam, cung cấp cảm biến mức chính hãng Đức, tư vấn chiều dài ống, vật liệu phao, phòng nổ, hỗ trợ lắp đặt, bảo hành chính hãng.
